LG MULTI V Manuel D'installation page 5

ATTENTION
!
• Ne pas installer de raccord multi V à l'extérieur. Veuillez toujours
installer à l'intérieur comme dans la salle des machines.
• Les convertisseurs peuvent produire des bruits électriques.
Veuillez maintenir une distance appropriée entre votre corps et
l'ordinateur, la chaîne stéréo, etc. Veuillez laisser de l'espace pour
l'installation de commande à distance pour la ferrure de
dispositifs électriques dans les régions d'ondes électriques
faibles au-dessus de 3 mètres. Insérez le câble d'alimentation et
tout autre câble avec des conduits séparés.
Pour l'installation de récupération de chaleur
Sélectionnez un emplacement d'installation de l'unité HR qui remplisse
les conditions suivantes
- Sélectionnez un emplacement bien à l'abri de la pluie, car l'unité HR
est prévue pour l'intérieur.
- Prévoyez suffisamment d'espace pour l'entretien.
- Le tuyau de réfrigérant ne doit pas dépasser la longueur autorisée.
- Évitez les emplacements sujets à la chaleur émanant d'une autre
source.
- Évitez les emplacements sujets aux éclaboussements d'huile, aux
nuages de vapeur ou au bruit électrique à haute fréquence.
- Installez l'unité dans un endroit où le bruit de fonctionnement ne
gêne pas. (L'installation dans des salles de réunion, etc. est
déconseillée à cause du bruit.)
- Choisissez un emplacement l'installation facile de la tuyauterie de
réfrigération et d'évacuation, ainsi que des installations électriques

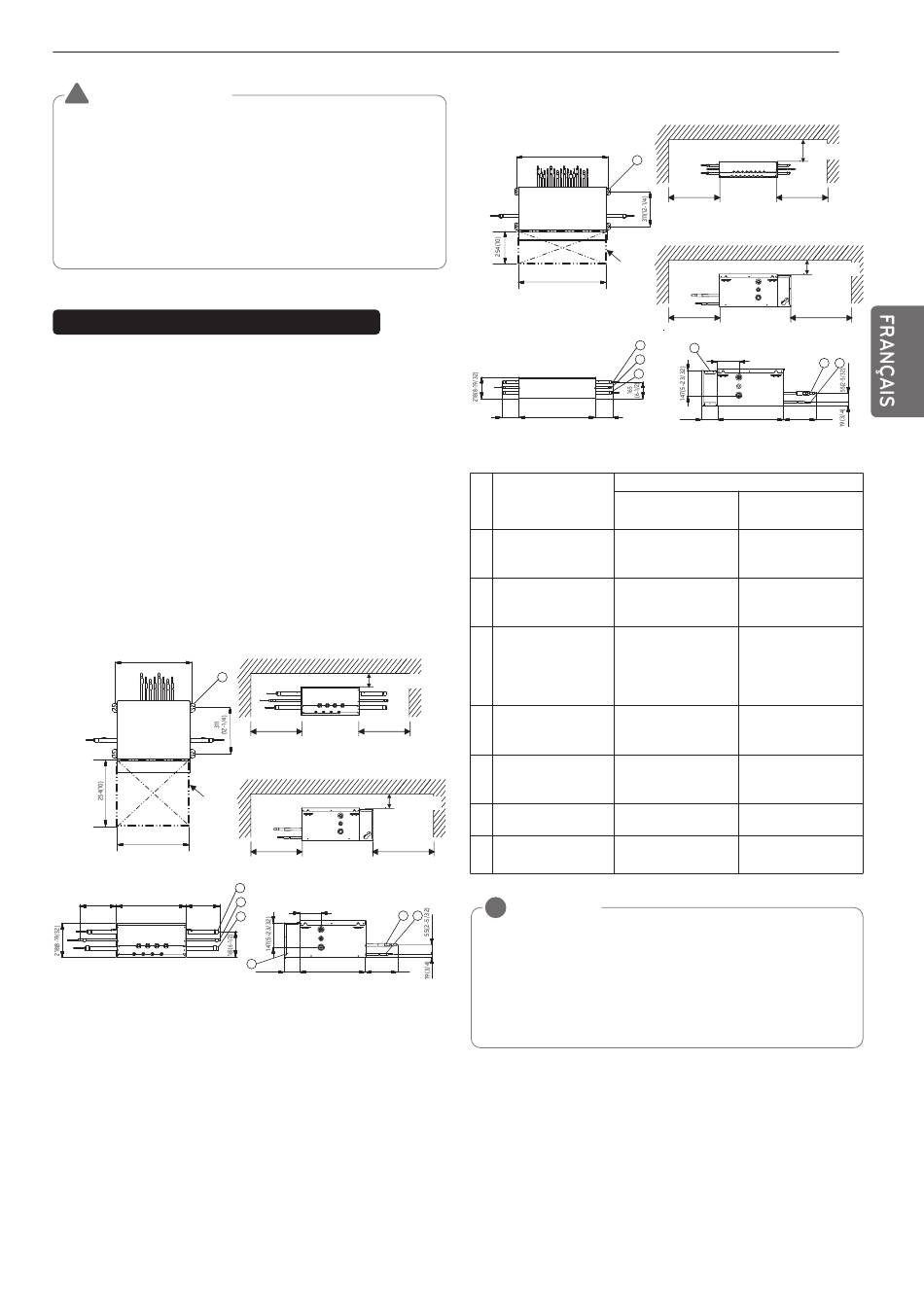

PRHR023(A)/PRHR033(A)/PRHR043(A)
500(19-11/16)
7
Porte
d'inspection
(Espace de
révision)
500(19-11/16)
150(5-29/32) 486(19-1/8) 150(5-29/32)
[Unité : mm(pouce)]
6(1/4) plus
(Espace de révision)
300(11-13/16) 300(11-13/16)
(Espace de révision) (Espace de révision)
6(1/4) plus
(Espace de révision)
300(11-13/16) plus 254(10) plus
(Espace de révision)
(Espace de révision)
2
3
126(4-31/32)
4
1
92
6
389(15-5/16) 176(6-15/16)
(3-5/8)
PRHR063(A)/PRHR083(A)
809(31-27/32)
800(31-1/2)
160
(6-5/16) 793(31-7/32)
No. Dénomination
Port de connexion du
1 tuyau de gaz basse
pression
Port de connexion du
2 tuyau de gaz haute
pression
Port de connexion du
3
tuyau de liquide
Port de connexion du
4 tuyau de gaz de l'unité
intérieure
Port de connexion du
5 tuyau de liquide de
l'unité intérieure
6 Boîtier de contrôle
7 Crochet métallique
REMARQUE
!
5
• Assurez-vous d'installer la trappe de visite du côté de la boîte de
commande.
• En cas d'utilisation de réductions, l'espace d'entretien doit être
agrandi en concordance avec les dimensions de la réduction.
• Pour information de PRHR**1A, PRHR**2A, ou instructions
detaillees sur l'installation de l'unite HR, reportez-vous au
manuel d'installation fourni avec l'unite HR.
[Unité : mm(pouce)]
7
300(11-13/16) plus
(Espace de révision)
Porte
d'inspection
(Espace de
révision)
300(11-13/16) plus
(Espace de révision)
2
6
126(4-31/32)
3
1
160
(6-5/16)
92(3-5/8) 389(15-5/16)
[Unité : mm(pouce)]
Description
PRHR033(A)/PRHR043(A)
PRHR023(A)
PRHR063(A)/PRHR083(A)
Ø 28.58 (1-1/8) Ø 22.2 (7/8) Connexion
Connexion de brassage de brassage
Ø 22.2 (7/8) Connexion Ø 19.05 (3/4) Connexion
de brassage de brassage
Raccord de brasage
Ø 15.88 (5/8)
Ø 9.52 (3/8) Connexion
Raccord de brasage
de brassage
Ø 12.7 (1/2)
(PRHR033(A))
Ø 15.88 (5/8) – Ø 12.7 Ø 15.88 (5/8) – Ø 12.7
(1/2) Connexion de (1/2) Connexion de
brassage brassage
Ø 9.52 (3/8) – Ø 6.35 Ø 9.52 (3/8) – Ø 6.35
(1/4) Connexion de (1/4) Connexion de
brassage brassage
- -
Boulon de suspension Boulon de suspension
M10 ou M8 M10 ou M8
5
6(1/4) plus
(Espace de révision)
300(11-13/16)
(Espace de révision)
6(1/4) plus
(Espace de révision)
254(10) plus
(Espace de révision)
4 5
176(6-15/16)
