Niveau
Vers l'unité intérieure

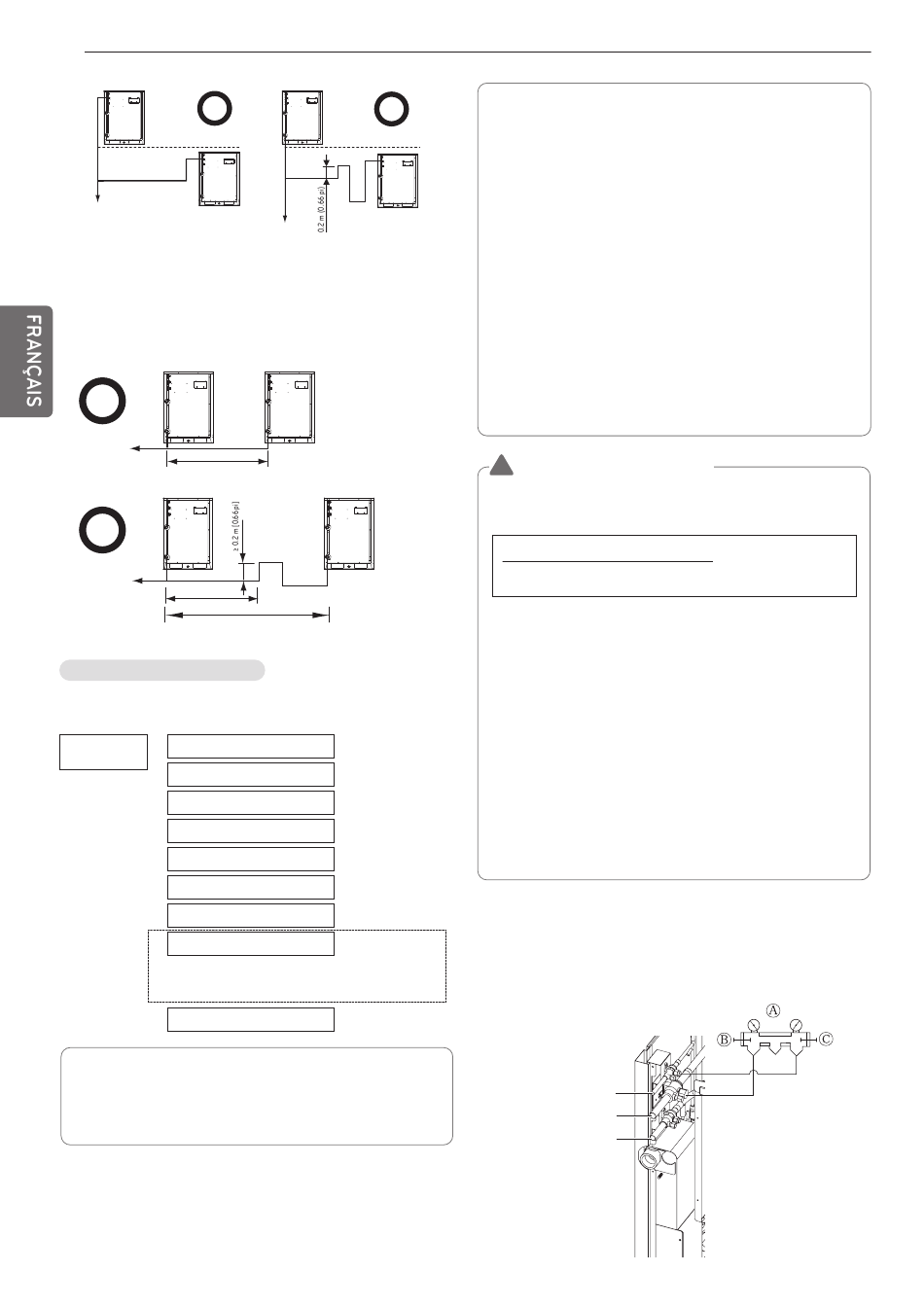

- Appliquez une trappe d'huile comme l'illustre la figure ci-dessous
lorsque la longueur du tuyau entre les unités extérieures est
supérieure à 2 m [6.6 pi]. Dans le cas contraire, il est possible que
l'unité ne fonctionne pas normalement.
(Exemple 1)
≤ 2 m [6.6 pi]
Vers l'unité intérieure
(Exemple 2)
≤ 2 m [6.6 pi]
Vers l'unité intérieure
Quantité de gaz frigorigène
La longueur de tuyau et la valeur du FC (Facteur de Correction) de l'unité
intérieure doivent être utilisées lors du calcul de charge additionnelle.
=
Charge additionnelle Tuyauterie totale pour le liquide : Ø 25.4 mm (1.0 pouce)
(kg)
+
Tuyauterie totale pour le liquide Ø 22.2 mm (7/8 pouce)
+
Tuyauterie totale pour le liquide : Ø 19.05 mm (3/4 pouce)
+
Tuyauterie totale pour le liquide : Ø 15.88 mm (5/8 pouce)
+
Tuyauterie totale pour le liquide : Ø 12.7 mm (1/2 pouce)
+
Tuyauterie totale pour le liquide : Ø 9.52 mm (3/8 pouce)
+
Tuyauterie totale pour le liquide : Ø 6.35 mm (1/4 pouce)
Incluez uniquement
+
pour le système de
Nombre d'unités HR installées
récupération de
chaleur
Valeur FC de l'unité intérieure
Quantité de réfrigérants pour les unités intérieures
Exemple : Cassette de plafond quadri-directionnelle 14.5 kW -1 ea,
conduit de plafond masqué 7.3 kW-2 ea,
Installation murale 2.3 kW-4 ea
CF = 0.64 × 1 + 0.26 × 2 + 0.24 × 4 = 2.12 kg (4.67 lbs)
Niveau
Séparateur
d'huile
Vers l'unité intérieure
Séparateur
d'huile
≥ 2 m [6.6 pi]
x 0.480 kg/m (0.323 (lbs/pi))
x 0.354 kg/m (0.238 (lbs/pi))
x 0.266 kg/m (0.179 (lbs/pi))
x 0.173 kg/m (0.116 (lbs/pi))
x 0.118 kg/m (0.079 (lbs/pi))
x 0.061 kg/m (0.041 (lbs/pi))
x 0.022 kg/m (0.015 (lbs/pi))
× 0.5 kg (1.1 lbs)
※ 6 & 8 Branches
Modèle : 1.0 kg/EA
(2.2 lbs/EA)
Fixez la table de réfrigération supplémentaire de l'IDU.
AVERTISSEMENT
!
• Réglementation sur les fuites de réfrigérant
: la quantité de réfrigérant qui fuit doit résoudre l'équation
suivante pour la sécurité des personnes.
Quantité totale du réfrigérant dans le système
Volume de l'espace où l'unité intérieure
de plus faible capacité est installée
Si l'équation ci-dessus n'est pas résolue, suivez les étapes
suivantes.
• Sélection du système de climatisation d'air: sélectionnez l'une
des procédures suivantes
- Installation de la partie avec ouverture effective
- Seconde confirmation de la capacité de l'Unité Extérieure et
de la longueur des tuyaux
- Réduction de la quantité du réfrigérant
- Installation de 2 ou de plusieurs dispositifs de sécurité (alarme
pour fuite de gaz)
• Changez le type d'Unité Intérieure
: La position d'installation doit être au-dessus de 2 m (6.56 pi) à
partir du plancher (type montage mural Type Cassette)
• Adoption du système de ventilation
: Choisissez un système de ventilation ordinaire ou un système
de ventilation pour immeuble
• Limitation des travaux de tuyauterie
: Prenez des dispositions contre le tremblement de terre et la
contrainte thermique
Embouteillage du réfrigérant
Pour l'installation du système de pompe à chaleur
Ⓐ Sonde du collecteur
Ⓑ Manivelle côté basse pression
Ⓒ Manivelle côté haute pression
Tuyau du liquide
Tuyau basse pression du gaz
Tuyau haute pression du gaz
≤ 0.44 (kg/m
3 3
(0.028 (lbs/pi ))
