A-7
INDUCTANCE DES CÂBLES ET SES
EFFETS SUR LE SOUDAGE
Une inductance excessive du câble provoquerait une dégra-
dation des caractéristiques de soudage. Plusieurs facteurs
contribuent à lʼinductance globale du système de câblage,
entre autres la taille du câble et la zone de bouclage. La zone
de bouclage est définie par la distance de séparation entre
les câbles dʼélectrode et de travail, et la longueur totale de la
boucle de soudage. La longueur de la boucle de soudage est
définie comme la somme des longueurs du câble dʼélectrode
(A) + du câble de travail (B) + de lʼacheminement du travail
(C) (voir la Figure A.6).
Pour minimiser lʼinductance, toujours utiliser des câbles de la
taille appropriée, et lorsque cela est possible, acheminer les
câbles dʼélectrode et de travail près lʼun de lʼautre pour
réduire la zone de bouclage. Du fait que le facteur le plus sig-
nificatif en ce qui concerne lʼinductance du câble est la
longueur de la boucle de soudage, éviter les longueurs
excessives et ne pas embobiner lʼexcédent de câble. Pour de
grandes longueurs de pièces à souder, une prise de terre
coulissante doit être prévue afin de maintenir la longueur
totale de la boucle de soudage aussi courte que possible.
SPÉCIFICATIONS
DÉTECTION DE TÉLÉCOMMANDE
Aperçu Général de la Détection de Tension
Les meilleures caractéristiques de lʼarc sont obtenues
lorsque la Power Wave® S350 CE possède des infor-
mations précises sur les conditions de lʼarc.
Procédé
GMAW
GMAW-P
FCAW
GTAW
SMAW
(1)
Le fil de détection de tension de lʼélectrode (67) est habilité automatiquement par le procédé de soudage et il est intégré au câble de con-
trôle Arclink à 5 goupilles (K1543-xx).
(2)
Lorsquʼun fil de détection du travail (21) est branché, la source dʼalimentation passe automatiquement à lʼutilisation de cette rétro-alimen-
tation (si la fonctionnalité dʼauto-détection st habilitée).
INSTALLATION
DU
FIL DE
TABLEAU A.2
Détection de la Tension de lʼÉlectrode
Fil 67
Fil 67 requis
Fil 67 requis
Fil 67 requis
Détection de tension sur les bornes
Détection de tension sur les bornes

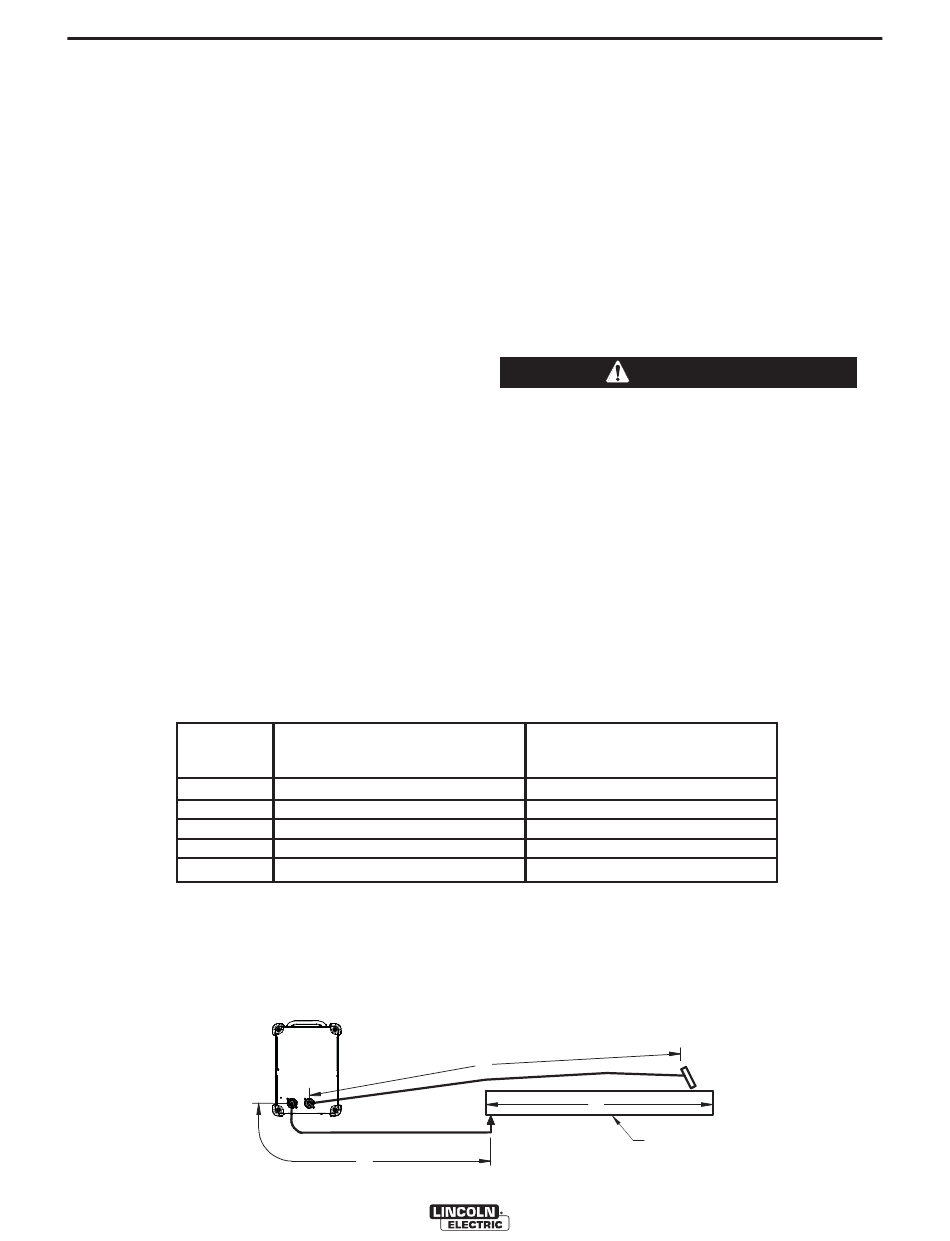

FIGURE A.6
POWER
WAVE
S350
B
POWER WAVE® S350CE
En fonction du procédé, lʼinductance dans les câbles dʼélectrode
et de travail peut affecter la tension qui apparaît sur les bornes de
la soudeuse, et avoir un effet catastrophique sur le résultat. Dans
le but de contrecarrer cet effet négatif, des fils de détection de
tension à distance sont utilisés pour améliorer la précision des
informations concernant la tension de lʼarc fournie au tableau de
circuits imprimés de contrôle. Des kits de Fils de Détection (K940-
xx) sont disponibles à cet effet.
La Power Wave® S350 CE a la capacité de détecter automatique-
ment les fils de détection de télécommande branchés. Avec cette
fonctionnalité, il nʼy a aucun besoin de préparer la machine à lʼutil-
isation de fils de détection de télécommande. Cette fonctionnalité
peut être désactivée au travers de lʼOutil de Gestion de Soudage
(disponible sur www.powerwavesoftware.com) ou au travers du
menu de mise au point (si une interface usager est installée sur la
source dʼalimentation).
ATTENTION
Si la fonctionnalité dʼauto-détection de fil est inactivée et si
la détection de fils de télécommande est habilitée, mais les
fils de détection sont absents ou mal branchés, des sorties
de soudage extrêmement élevées peuvent se présenter.
------------------------------------------------------------------------
Instructions Générales concernant les Fils de Détection de
Tension
Les fils de détection doivent être fixés le plus près possible de
la soudure et hors de la trajectoire du courant dans la mesure
du possible. Avec des applications extrêmement sensibles, il
peut sʼavérer nécessaire dʼacheminer les câbles contenant les
fils de détection loin des câbles de soudage dʼélectrode et de
travail.
Les exigences relatives aux fils de détection de tension sont
basées sur le procédé de soudage (Voir le Tableau A.2).
(1)
Détection de la Tension du Travail
Fil 21
Fil 21 en option
Fil 21 en option
Fil 21 en option
Détection de tension sur les bornes
Détection de tension sur les bornes
A
C
PIÈCE À SOUDER
A-7
(2)
