A-7
INDUCTANCE DES CÂBLES ET SES
EFFETS SUR LE SOUDAGE
Une inductance excessive du câble provoquerait une dégra-
dation des caractéristiques de soudage. Plusieurs facteurs
contribuent à l'inductance globale du système de câblage,
entre autres la taille du câble et la zone de bouclage. La zone
de bouclage est définie par la distance de séparation entre
les câbles d'électrode et de travail, et la longueur totale de la
boucle de soudage. La longueur de la boucle de soudage est
définie comme la somme des longueurs du câble d'électrode
(A) + du câble de travail (B) + de l'acheminement du travail
(C) (voir la Figure A.6).
Pour minimiser l'inductance, toujours utiliser des câbles de la
taille appropriée, et lorsque cela est possible, acheminer les
câbles d'électrode et de travail près l'un de l'autre pour
réduire la zone de bouclage. Du fait que le facteur le plus sig-
nificatif en ce qui concerne l'inductance du câble est la
longueur de la boucle de soudage, éviter les longueurs
excessives et ne pas embobiner l'excédent de câble. Pour de
grandes longueurs de pièces à souder, une prise de terre
coulissante doit être prévue afin de maintenir la longueur
totale de la boucle de soudage aussi courte que possible.
SPÉCIFICATIONS
DÉTECTION DE TÉLÉCOMMANDE
Aperçu Général de la Détection de Tension
Les meilleures caractéristiques de l'arc sont obtenues
lorsque la Power Wave
®
R350 possède des informations
précises sur les conditions de l'arc.
Procédé
GMAW
GMAW-P
FCAW
GTAW
(1)
Le fil de détection de tension de l'électrode (67) est habilité automatiquement par le procédé de soudage et il est intégré au câble de con-
trôle Arclink à 5 goupilles (K1543-xx).
(2)
Lorsqu'un fil de détection du travail (21) est branché, la source d'alimentation passe automatiquement à l'utilisation de cette rétro-alimen-
tation.
(3)
Le fonctionnement de procédés semi-automatiques en polarité négative SANS utiliser de fil de détection de travail à distance (21) requiert
que l'attribut de Polarité d'Électrode Négative soit installé.
INSTALLATION
DU
FIL DE
TABLEAU A.2
Détection de la Tension de
l'Électrode
(1)
Fil 67
Fil 67 requis
Fil 67 requis
Fil 67 requis
Détection de tension sur les bornes

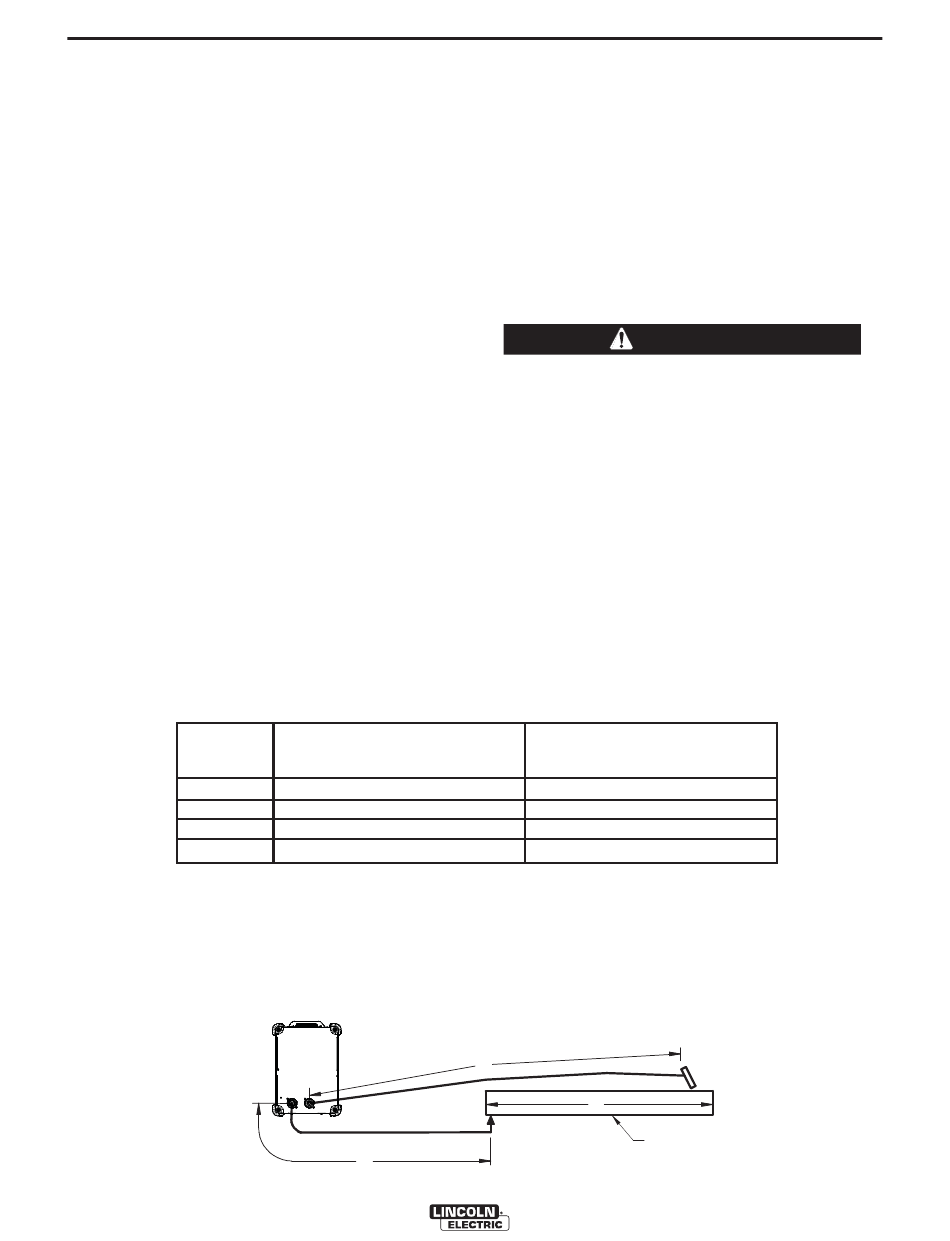

FIGURE A.6
POWER
WAVE
R350
B
POWER WAVE
En fonction du procédé, l'inductance dans les câbles d'électrode
et de travail peut affecter la tension qui apparaît sur les bornes
de la soudeuse, et avoir un effet catastrophique sur le résultat.
Dans le but de contrecarrer cet effet négatif, des fils de détection
de tension à distance sont utilisés pour améliorer la précision
des informations concernant la tension de l'arc fournie au
tableau de circuits imprimés de contrôle. Des kits de Fils de
Détection (K940-xx) sont disponibles à cet effet.
La Power Wave
®
R350 a la capacité de détecter automatique-
ment les fils de détection de télécommande branchés. Avec
cette fonctionnalité, il n'y a aucun besoin de préparer la machine
à l'utilisation de fils de détection de télécommande. Cette fonc-
tionnalité peut être désactivée au travers de l'Outil de Gestion de
Soudage (disponible sur www.powerwavesoftware.com).
ATTENTION
Si la fonctionnalité d'auto-détection de fil est inac-
tivée et si la détection de fils de télécommande est
habilitée, mais les fils de détection sont absents
ou mal branchés, des sorties de soudage extrême-
ment élevées peuvent se présenter.
------------------------------------------------------------------------
Instructions Générales concernant les Fils de Détection de Tension
Les fils de détection doivent être fixés le plus près
possible de la soudure et hors de la trajectoire du
courant dans la mesure du possible. Avec des appli-
cations extrêmement sensibles, il peut s'avérer néces-
saire d'acheminer les câbles contenant les fils de
détection loin des câbles de soudage d'électrode et
de travail.
Les exigences relatives aux fils de détection de ten-
sion sont basées sur le procédé de soudage (Voir le
Tableau A.2).
Détection de la Tension du
Travail
(2)
Fil 21 en option
Fil 21 en option
Fil 21 en option
Détection de tension sur les bornes
A
C
PIÈCE À SOUDER
®
R350
Fil 21
(3)
(3)
(3)
