Partnr.:
040062
NL
Montagehandleiding
D
Montageanleitung
MERCEDES Sprinter
GB
Fitting instruction
met treeplank / mit Trittbrett / with footboard /
Instruction de montage
F
avec marchepied
E
Instrucciones de montaje
2006
Montagevejledning
DK
N
Monteringsveiledning
Monteringshandledning
S
VW Crafter
Asennusohje
FIN
met treeplank / mit Trittbrett / with footboard /
I
Istruzioni di montaggio
avec marchepied
Návod k montáži
CZ
Instrukcja montażu
2006
PL
DETAIL 1
90
ø30
EC 94/20
e4
00-3286

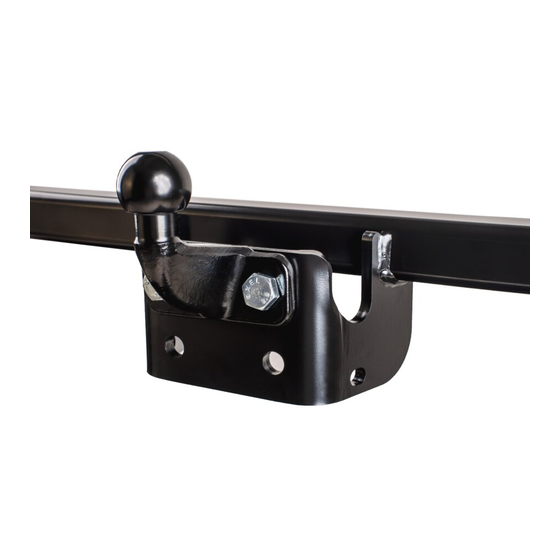

Type number: 040062
3500 kg
104
75
80
56
zie pagina 2-3 / see page 2-3 / sehe Seite 2-3 / voir page 2-3
!
79
125 Nm
!
79
125 Nm
140 kg
3435 kg
75
!
195
125 Nm
(c) BOSAL Plant 34
Date: 10-04-2008
17,01 kN
Rev. nr. 01
1(10)
1(9)
