Raccordement
Raccordement
Etude du raccordement
Le dernier chiffre du code de référence sur la plaque signalétique vous per-
mettra de reconnaitre le type d'électronique intégré à votre Nivocompact
FTW 131 :
1=Electronique EW 20
Liaison 2 fils tension alternative 21 V...250 V
Commutateur électronique, max. 350 mA
2=Electronique EW 22
Liaison 3 fils tension continue 10 V...55 V
circuit transistor, charge PNP, max. 350 mA
3=Electronique EW 23
Liaison 3 fils tension continue 10 V...55 V
circuit transistor, charge NPN, max. 350 mA
4=Electronique EW 24
avec sortie relais sans potentiel
Fonctionnement avec tension alternative 21 V...250 V ou
tension continue 20 V...200 V
Tenir compte des valeurs limites de charges pouvant être raccordées au Ni-
vocompact, un dépassement étant susceptible de provoquer la destruction
de l'électronique (dans le cas de l'EW 24, du contact relais).
Choisir le fusible fin intégré en fonction de la charge maximale raccordée ;
le fusible fin ne protège pas l'électronique du Nivocompact FTW.
En raison des faibles courants, de petites sections de câble sont suffisan-
tes. Nous conseillons de ce fait d'utiliser des câbles usuels de diamètres
2
0,5 mm à max. 1,5 mm
Chaque Nivocompact avec boitier métallique doit être mis à la terre, à
moins que vous ne l'utilisiez avec de faibles tensions de fonctionnement.
Le raccordement au réseau et le circuit de mesure sont séparés galvanique-
ment. Seules la prise de masse et la tige de masse de la sonde (N1) sont re-
liées entre elles. Un raccordement à la masse dans le réservoir n'est de ce
fait nécessaire que dans des cas exceptionnels (voir fig. 7 gauche et fig. 9
droite).
.
Principales différences entre les
électroniques

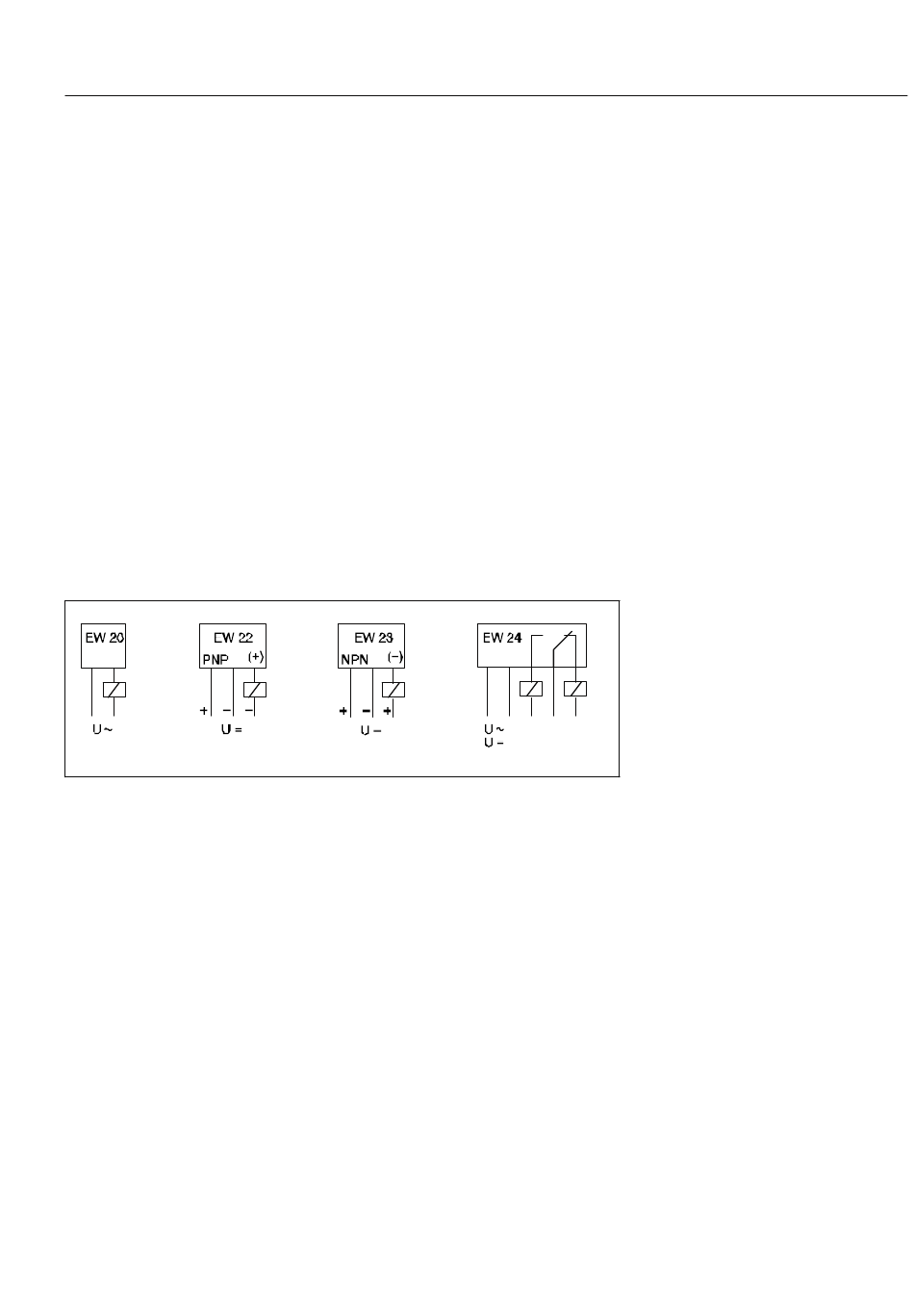

Fig. 16
Possibilités de raccordement avec
différentes électroniques
Charges limites
Fusibles
Section de câble
Mise à la terre
Mise à la masse du réservoir
15
