TR24
Construction
Gamme de mesure
Conditions d'utilisation
!
Endress+Hauser

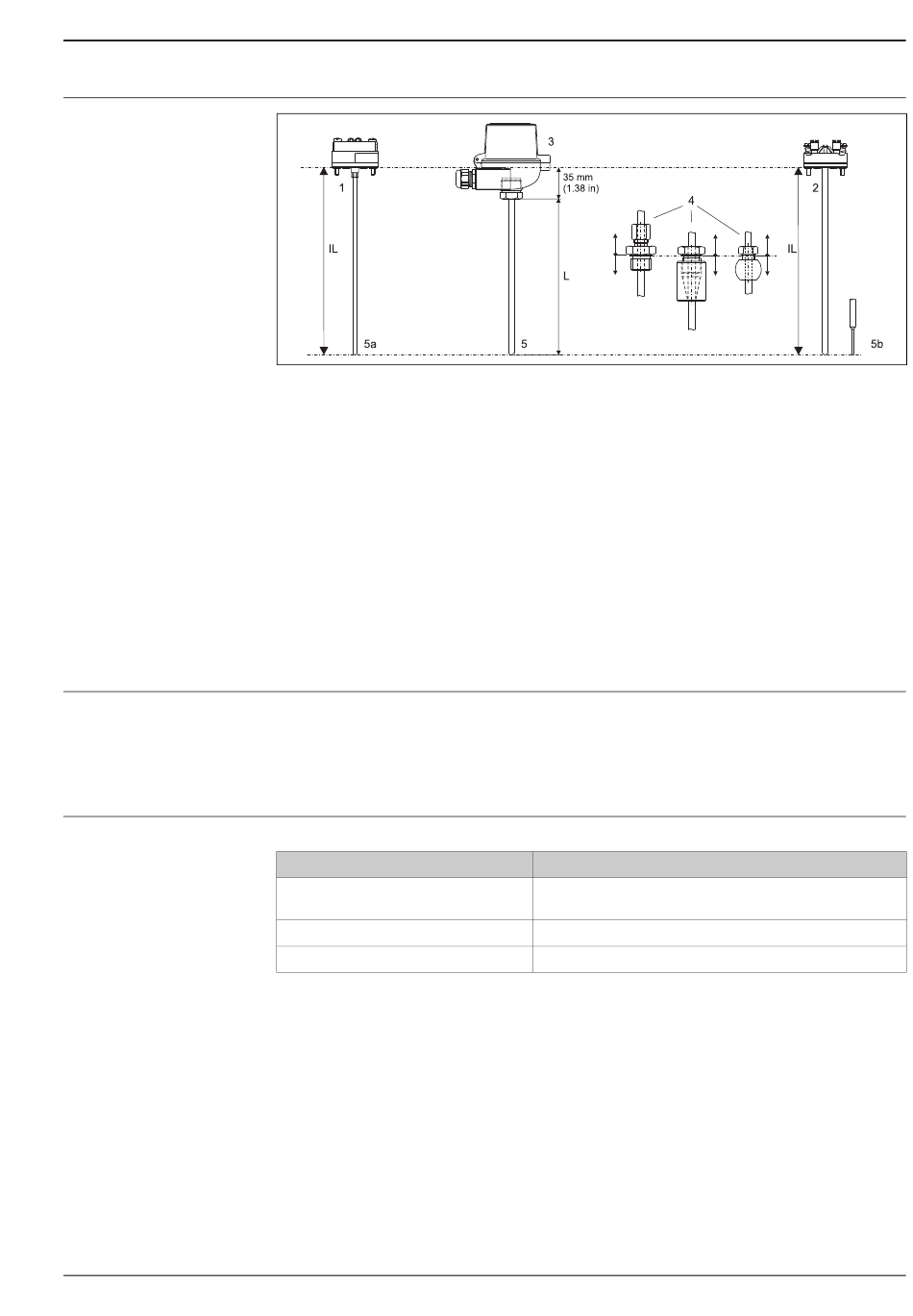

Construction de l'Omnigrad T TR24
1
Insert ( 3 mm, 0.12 in) avec transmetteur de tête monté
(exemple)
2
Insert ( 6 mm, 0.24 in) avec bornier céramique monté
(exemple)
3
Tête de sonde
4
Raccords coulissants TA50, TA56, TA70 utilisés comme
raccords process
Les thermorésistances Omnigrad T TR24 sont modulaires. La tête de raccordement sert de module pour le
raccordement mécanique et électrique de l'insert de mesure. L'élément sensible proprement dit de la
thermorésistance est logé dans l'insert et protégé mécaniquement. L'insert peut être remplacé et étalonné
directement dans le process. Il est possible de placer un bornier céramique ou un transmetteur sur le socle de
raccordement interne. La sonde TR24 peut être montée sur une conduite ou une cuve au moyen du raccord
coulissant à choisir parmi les modèles les plus courants (voir ä 11).
-200 ... 600 °C (-328...1112 °F) selon CEI 60751
Performances
Température ambiante
Tête de sonde
Sans transmetteur de tête de sonde
Avec transmetteur de tête de sonde
Avec transmetteur de tête de sonde et afficheur -20 à 70 °C (-4 à 158 °F)
Pression de process
Remarque !
Température et pression de process maximales pour l'utilisation d'un raccord coulissant (TA50) ou d'un
adaptateur à souder (TA56, TA70) voir chapitre "Raccords process", ä 11.
Vitesse d'écoulement admissible en fonction de la profondeur d'immersion
La vitesse d'écoulement tolérée par la sonde de température diminue avec l'augmentation de la longueur
d'immersion exposée au flux. Par ailleurs elle dépend du diamètre de l'extrémité de la sonde de température,
du type de produit mesuré, de la température et de la pression de process. Les schémas suivants montrent les
vitesses d'écoulement maximales admissibles dans l'eau et la vapeur surchauffée à une pression de process de
1 MPa (10 bar = 145 PSI).
5
Diverses extrémités - information détaillée voir chapitre
"Forme de l'extrémité" :
Droite pour inserts avec 3 mm (0.12 in)
5a
Droite ou conique pour inserts avec 6 mm (0.24 in)
5b
L
Longueur d'immersion
IL
Longueur d'insertion = L + 35 mm (1.38 in)
Température en °C (°F)
• Boitier aluminium -40 à 100 ºC (-40 à 212 °F)
• Boitier polyamide -40 à 85 °C (-40 à 185 °F)
-40 à 85 °C (-40 à 185 °F)
a0009740
3
