TR24
Orientation
Instructions de montage
!
Endress+Hauser
Conditions de montage
Pas de restrictions.

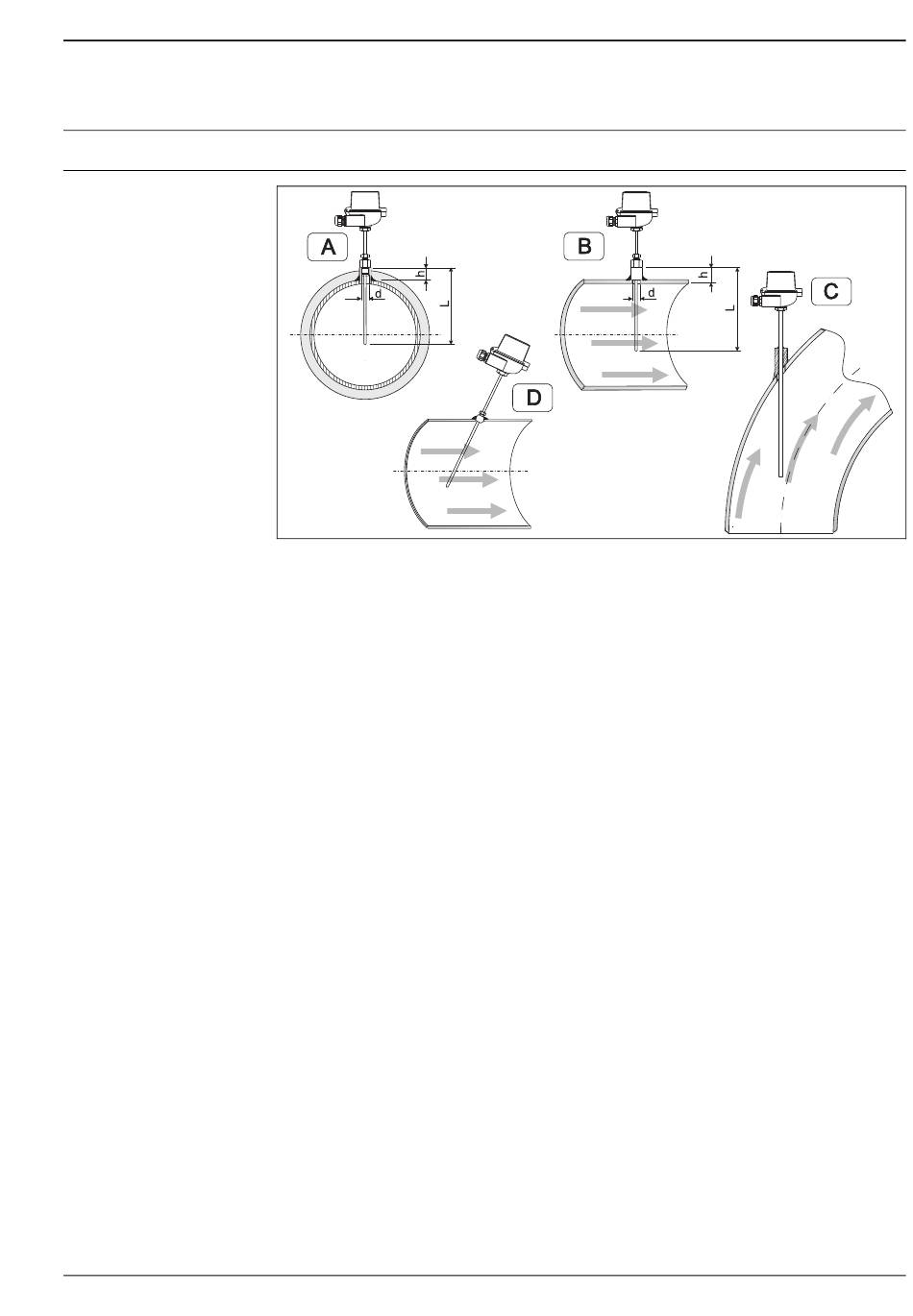

Exemples de montage
A - B : Pour les conduites de faible section, l'extrémité de la sonde doit atteindre l'axe de la conduite voire le dépasser (= L).
C - D : Implantation oblique.
La longueur d'immersion de la sonde thermométrique peut agir sur la précision de mesure. Si la longueur
d'immersion est trop faible, des erreurs de mesure peuvent survenir en raison de la dissipation thermique via
le raccord process et la paroi du réservoir. Lors de l'installation dans une conduite, il est recommandé de choisir
une longueur d'immersion qui corresponde au moins à la moitié du diamètre de la conduite.
• Possibilités d'installation : conduites, cuves ou autres parties d'installation
• Longueur d'immersion minimale = 80 à 100 mm (3.15 à 3.94 in)
La longueur d'immersion doit représenter 8 fois le diamètre du doigt de gant.
Exemple : Diamètre doigt de gant 12 mm (0.47 in) x 8 = 96 mm (3.8 in).
Longueur d'immersion standard recommandée selon DIN 43772 : 120 mm (4.72 in)
• Certification ATEX : tenir toujours compte des directives d'installation !
Remarque !
Dans le cas de conduites de faible diamètre nominal, il faut veiller à ce que l'extrémité de sonde soit
suffisamment longue pour dépasser l'axe de la conduite (voir Pos. A et B). Une autre alternative pourrait être
une implantation oblique (voir Pos. C et D). Lors de la détermination de la longueur d'immersion tous les
paramètres de la sonde thermométrique et du process à mesurer doivent être pris en compte (par ex. vitesse
d'écoulement, pression de process).
a0009762
13
