4 Conception et fonction

4 Conception et fonction
4.1

Description

Le CPG500 est un manomètre digital muni d'une fonction d'affichage Min/Max. L'incertitude sur
l'étendue de mesure (EM) est de ±0,25 % en se basant sur la limite supérieure de la pleine
échelle.
Les pics de pression dynamiques sont mesurés à un taux d'échantillonnage de 10 ms (100 valeurs
de mesure par seconde). La mémoire MIN/MAX est constamment mise à jour et réécrite.
4.2 Détail de la livraison
 Comparer le détail de la livraison avec le bordereau de livraison
 Les piles sont installées au départ de l'usine
4.3

Touches et fonctions

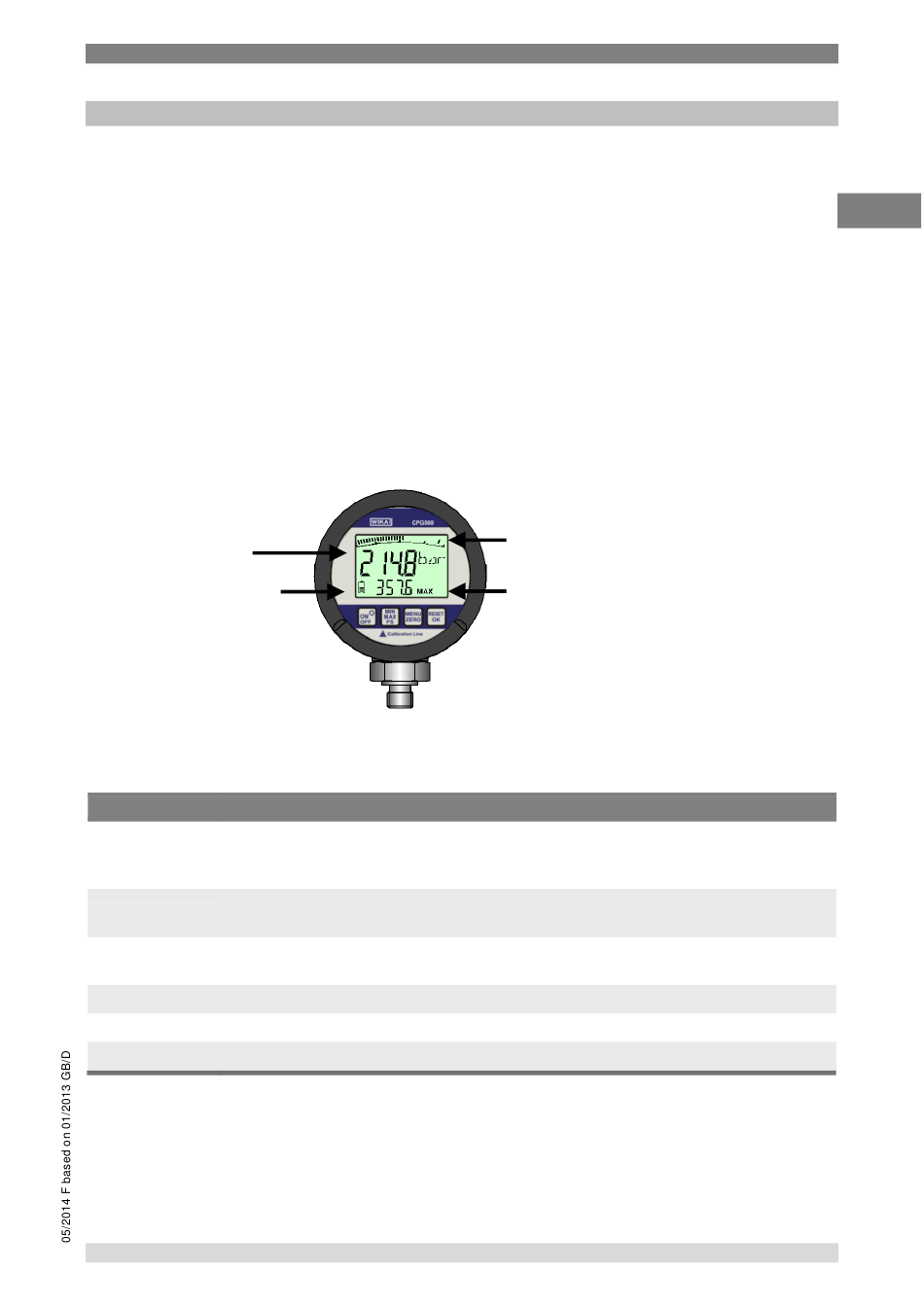

 Affichage LCD 4 ½ chiffres avec rétroéclairage
 Affichage des valeurs de mesure et des fonctions de menu
Affichage de la
valeur réelle
Etat de la batterie
Affichage Description
Indication graphique de la pression réelle.
Graphique à
Un pic de pression est indiqué au moyen d'un pixel (marque de graduation).
barres
La valeur indiquée est réactualisée à des intervalles de 50 ms (20 fois/s).
Indique la pression réelle.
ACT
La valeur indiquée est réactualisée à des intervalles de 300 ms (3 fois/s).
Indique la valeur MIN, MAX ou la valeur pleine échelle suivant le réglage.
MIN/MAX
La valeur indiquée est réactualisée à des intervalles de 300 ms (3 fois/s).
EM Limite supérieure de l'échelle (par exemple 700 bar).
Unités Indique l'unité choisie.
Pile Indique l'état des piles (5 segments).
WIKA Mode d'emploi, type CPG500
Graphique à barres avec fonction de
pics et fonction de maintien de
l'affichage
MIN/MAX ou valeur pleine échelle
(EM)
