Pin Functie
1 RS485 +ve
2 RS485 -ve
3 Digitale input 3
4 Analoge input
5 0V DC Aarde
6 Digitale input 2
7 Digitale input 1
8 24V
Controleer of de kabel die u gebruikt voldoet aan de bovenstaande kleurcode pinnen 1 tot en met 8 Als
een andere kleurcode wordt gebruikt, noteer dan de kleur die overeenkomt met elke pin om verkeerde
aansluiting op de zwembad controller of verwarming te voorkomen. Als een andere kabel wordt gebruikt,
zorg dan dat de analoge input en de aarde een gedraaid paar zijn.
De 24V aansluiting mag alleen worden gebruikt als referentie voor de digitale inputs - SLUIT GEEN externe
uitrustingen aan op deze aanvoerrail.

Digitale controle input

De 3-cijferige inputs maken het mogelijk de snelheidskeuze instelling te overriden. Om een van deze inputs
in te stellen:
• Sluit een geïsoleerde 24V toevoer aan tussen de DC aarde en de digitale input pin
• Sluit de geschakelde contacten van een relais aan tussen de 24V pin en de digitale output
De vaste snelheden (proportioneel aan volledige snelheid) zijn:
Input 1 (pin 7)
0
0
0
0
24V
24V
24V

Interfacing uitrusting bij de SilensorPro SP400BT

WAARSCHUWING! Het onderstaande werk moet worden uitgevoerd door een
gekwalificeerde elektricien.
De SilensorPro SP400BT kan gecontroleerd worden via andere uitrustingen voor inschakeling van hoge
snelheid (of andere vooraf ingestelde snelheden, zie sectie 8 voor meer informatie). Hierdoor wordt
maximale efficiëntie verkregen, bijvoorbeeld bij gebruik van een gasverwarming of een verwarmingspomp.

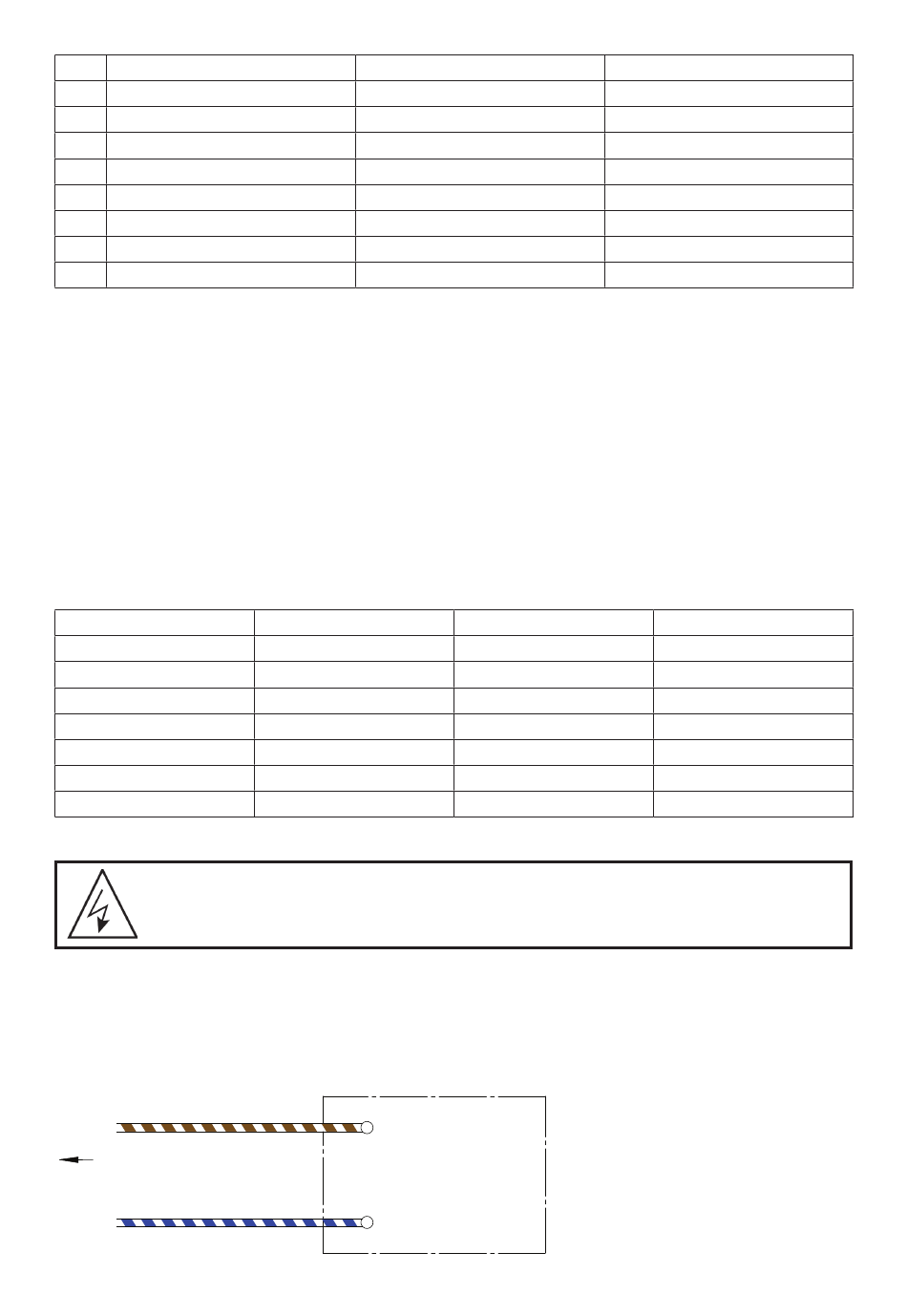

Als de uitrusting een geïsoleerde 18-24V DC signaal output heeft, sluit u pin 7 aan op 24V DC positief en pin
5 op DC aarde zoals wordt weergegeven in het volgende diagram:
Pin7 (Brown/White)
To RJ45 Socket of VSD Pump
Pin5 (Blue/White)
T-568A
Groen/wit
Groen
Oranje/wit
Blauw
Blauw/wit
Oranje
Bruin/wit
Bruin
Input 2 (pin 6)
0
0
24V
24V
0
0
24V
Controlling Equipment
+ 18 ~ 24V DC
DC Ground
75
T-568B
Oranje/wit
Oranje
Groen/wit
Blauw
Blauw/wit
Groen
Bruin/wit
Bruin
Input 3 (pin 3) Output snelheid
0 Kies
24V 33%
0 50%
24V Backwash
0 100%
24V 67%
0 83%
