1
1. Dispositif de réglage en
métal
2. Écrou interne

Remplacement de la lame

Périodicité des entretiens: Toutes les 25
heures—Remplacez la lame ou
faites-la aiguiser (plus souvent si elle
s'émousse rapidement).
Important: Vous aurez besoin d'une clé
dynamométrique pour monter la lame correctement . Si
vous n'en possédez pas ou si vous ne sentez pas être
capable d'effectuer cette procédure, adressez-vous à un
concessionnaire-réparateur agréé.
Examinez l'état de la lame chaque fois que le réservoir
d'essence est vide. Si la lame est endommagée ou fêlée,
remplacez-la immédiatement. Si une lame est émoussée ou
ébréchée, faites-la aiguiser ou remplacez-la.
ATTENTION
La lame est tranchante et vous pouvez vous blesser
gravement à son contact.
Portez des gants pour effectuer l'entretien de la
lame.
1. Débranchez le fil de la bougie ; voir
l'entretien (page 12).
2. Basculez la machine sur le côté (filtre à air en haut).
3. Immobilisez la lame avec un morceau de bois.
4. Enfilez un gant et saisissez l'extrémité de la lame.

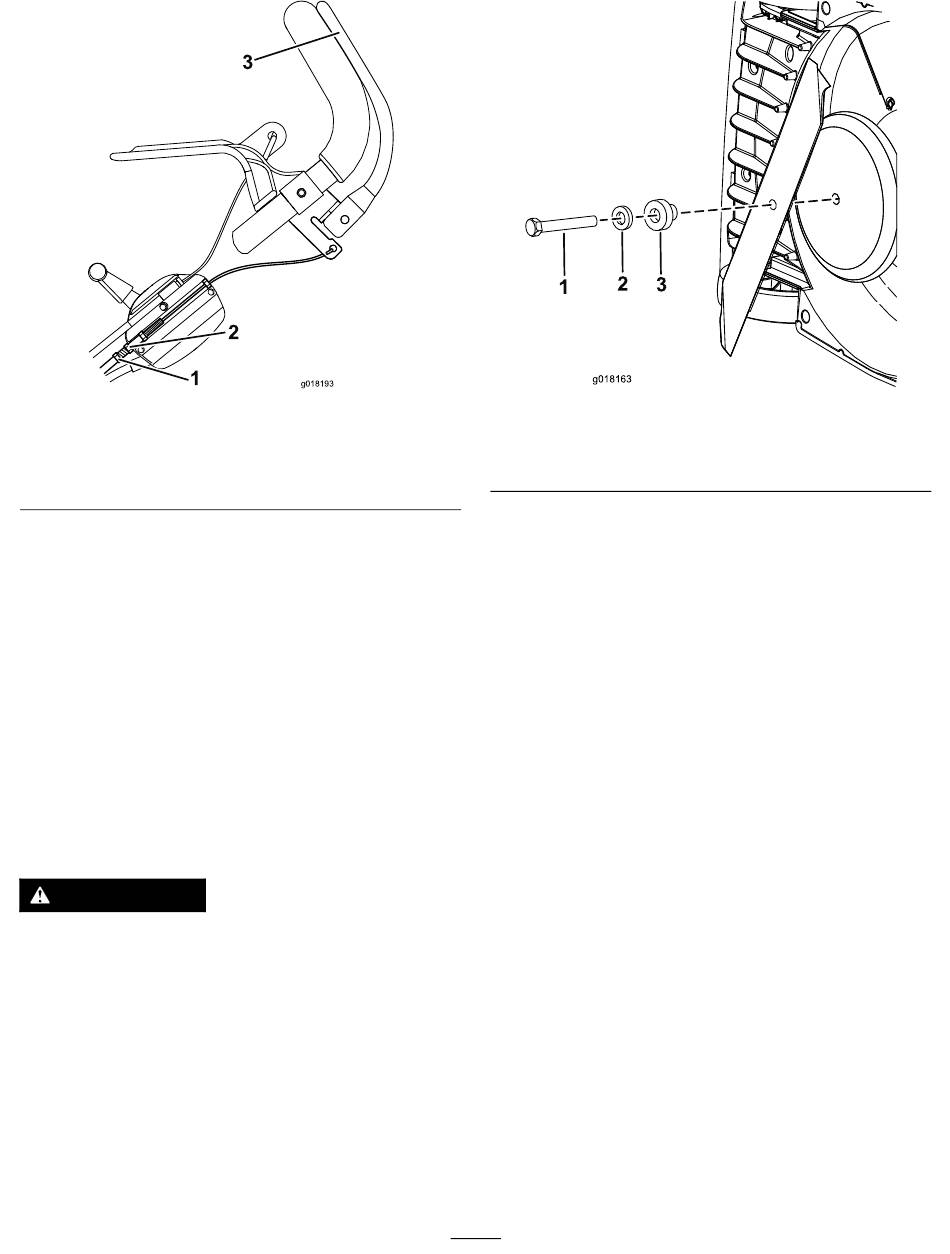

5. Retirez le boulon, la rondelle et l'entretoise, puis
déposez la lame (Figure
3
2
g018193
Figure 22
3. Câble d'autopropulsion
Préparation à
23).
1
g018163
g018193
1. Boulon
2. Rondelle élastique
6. Montez la lame en dirigeant les bords relevés vers le
moteur.
7. Fixez la nouvelle lame en place au moyen du boulon,
de la rondelle et de l'entretoise retirés précédemment
(Figure 23).
8. À l'aide d'une clé dynamométrique, serrez le
boulon de la lame à 54 N∙m.
Important: Un boulon vissé à 54 N∙m est très
serré. Bloquez la lame avec une cale en bois,
appuyez de tout votre poids sur le rochet ou la clé,
et serrez le boulon solidement. Il est pratiquement
impossible de trop serrer ce boulon.

Aiguisage de la lame

Périodicité des entretiens: Toutes les 25 heures
Une lame légèrement émoussée peut être aiguisée. Les deux
tranchants de la lame doivent être affûtés également pour
assurer un bon équilibrage.
1. Retirez la batterie de la machine ; voir
de la lame (page
2. Nettoyez la lame avec une brosse et de l'eau, puis
vérifiez si elle est endommagée.
3. Aiguisez les deux tranchants avec une lime plate.
15
2
3
Figure 23
3. Entretoise
15).
g018163
Remplacement
