DISPOSITIVI ELETTRICI

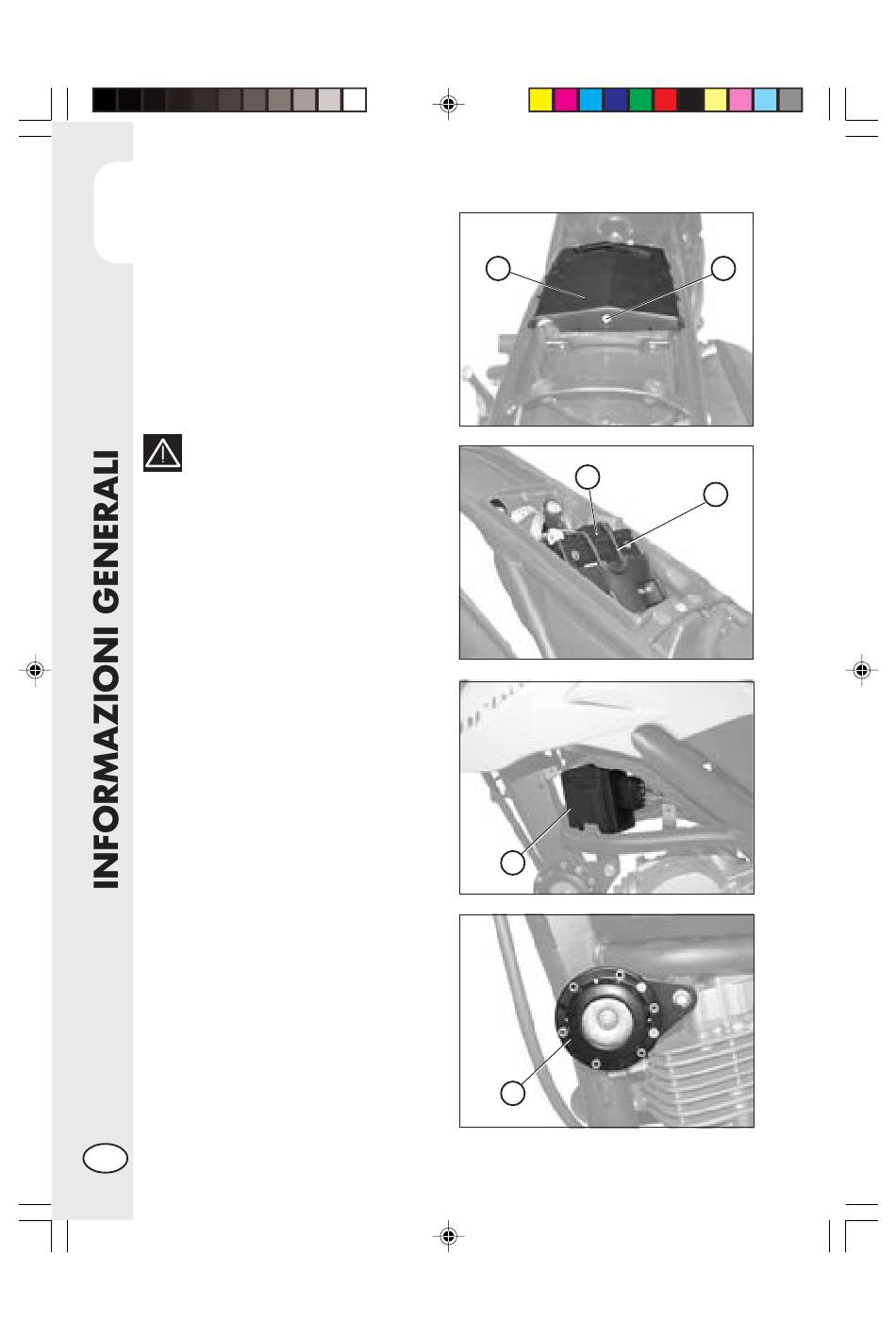

BATTERIA
Si accede alla batteria A rimuovendo la
sella, come descritto nella sezione " Rimo-
zione delle carrozzeria " a pagina 52.
Rimuovere il coperchio B svitando la vite
C, sganciare l'elastico D scollegare i cavi
e rimuovere la batteria.
ATTENZIONE:
Per evitare danni all'impianto elettrico,
non scollegare mai i cavi con il motore
in moto.
Reinserire la batteria A nell'apposita sede
fissandola con l'elastico D.
Collegare il terminale dei cavi di colore
nero al negativo (-) e i due cavi di colore
rosso al positivo (+) dopodiche inserire
la relativa protezione.
CENTRALINA
La centralina E si trova sul lato sinistro
del veicolo, per accedere a questo di-
spositivo è necessario rimuovere la
fiancatina sinistra sotto al serbatoio come
descritto a pagina 53
AVVISATORE ACUSTICO
In posizione anteriore, sul lato sinistro del
motoveicolo si trova l'avvisatore acusti-
co F.
