Tablero Y Mandos - Beta URBAN 125cc Mode D'emploi

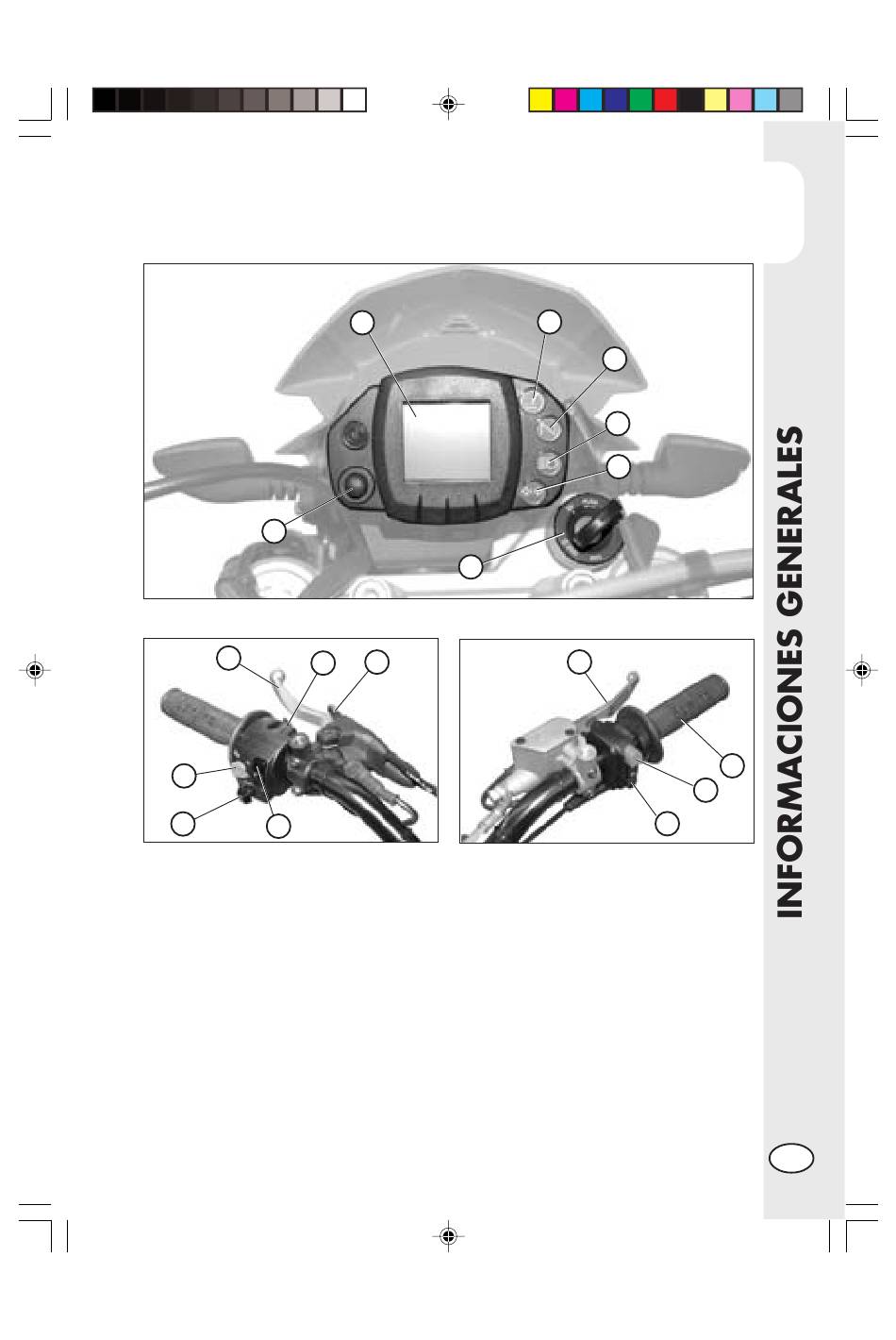

TABLERO Y MANDOS

7
8
15
14
16
1 - LCD
2- Conmutador de llave
3 - Testigo punto neutro
4 - Testigo intermitentes
5 - Testigo luces de carretera
6 - Testigo caballete
7 - Pulsador SCROLL
8 - Palanca embrague
9 - Palanca Starter (sólo en Urban125)
Nota: el encendido del testigo del caballete indica que el mismo caballete está
bajado. Por razones de seguridad el motor se apaga en el momento de la introduc-
ción de una marcha.
1
2
9
17
10- Palanca del freno delantero
11 - Puño acelerador
12 - Pulsador de encendido
13 - Pulsador stop motor
14 - Pulsador Intermitentes
15 - Pulsador claxon
16 - Conmutador de luces
17 - Passing
13
6
3
5
4
10
13
12
1
11
