ELEKTRISCHE ANLAGE

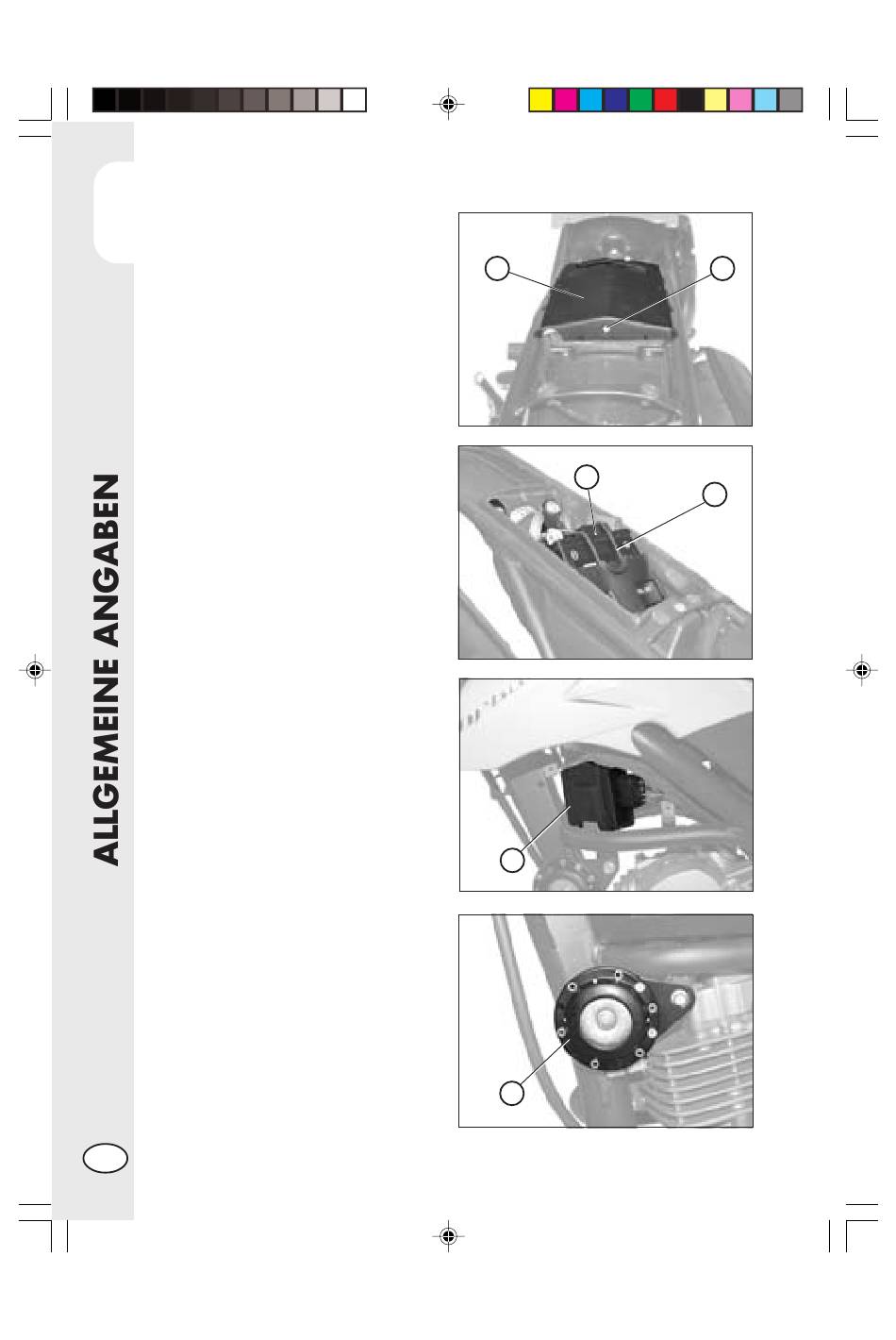

BATTERIE
Die Batterie A ist zugänglich, wenn die
Sitzbank, wie im Abschnitt " Ausbau der
Karosserie " auf Seite 52 beschrieben,
abmontiert werden.
Die Schraube C abschrauben und den
Deckel B entfernen, das Gummiband
D aushaken, die Kabel trennen und
dann die Batterie ausbauen.
Die Batterie (A) wieder an ihrem Sitz
unter der Sitzbank anbringen und mit
dem Gummi-Befestigungsband (B) si-
chern.
Den Anschluss des schwarzen Kabel am
Minuspol (-) und die beiden roten Ka-
bel am Pluspol (+) anschließen und an-
schließend die entsprechende Schutz-
abdeckung aufsetzen.
ZÜNDELEKTRONIK
Die Zündelektronik E befindet sich auf
der linken Fahrzeugseite. Um an die
Zündelektronik gelangen zu können, das
linke seitliche Karosserieteil unter dem
Tank, wie auf Seite 53 beschrieben,
ausbauen.
Hupe
Die Hupe F befindet sich auf der linken
Seite an der Vorderseite des Fahrzeugs.
