Barres De Flèches / Spreader Bars / Salingsatz - Hobie Cat HOBIE WILD CAT Mode D'emploi

Ref : ECL_WILDCAT
HOBIE WILD CAT

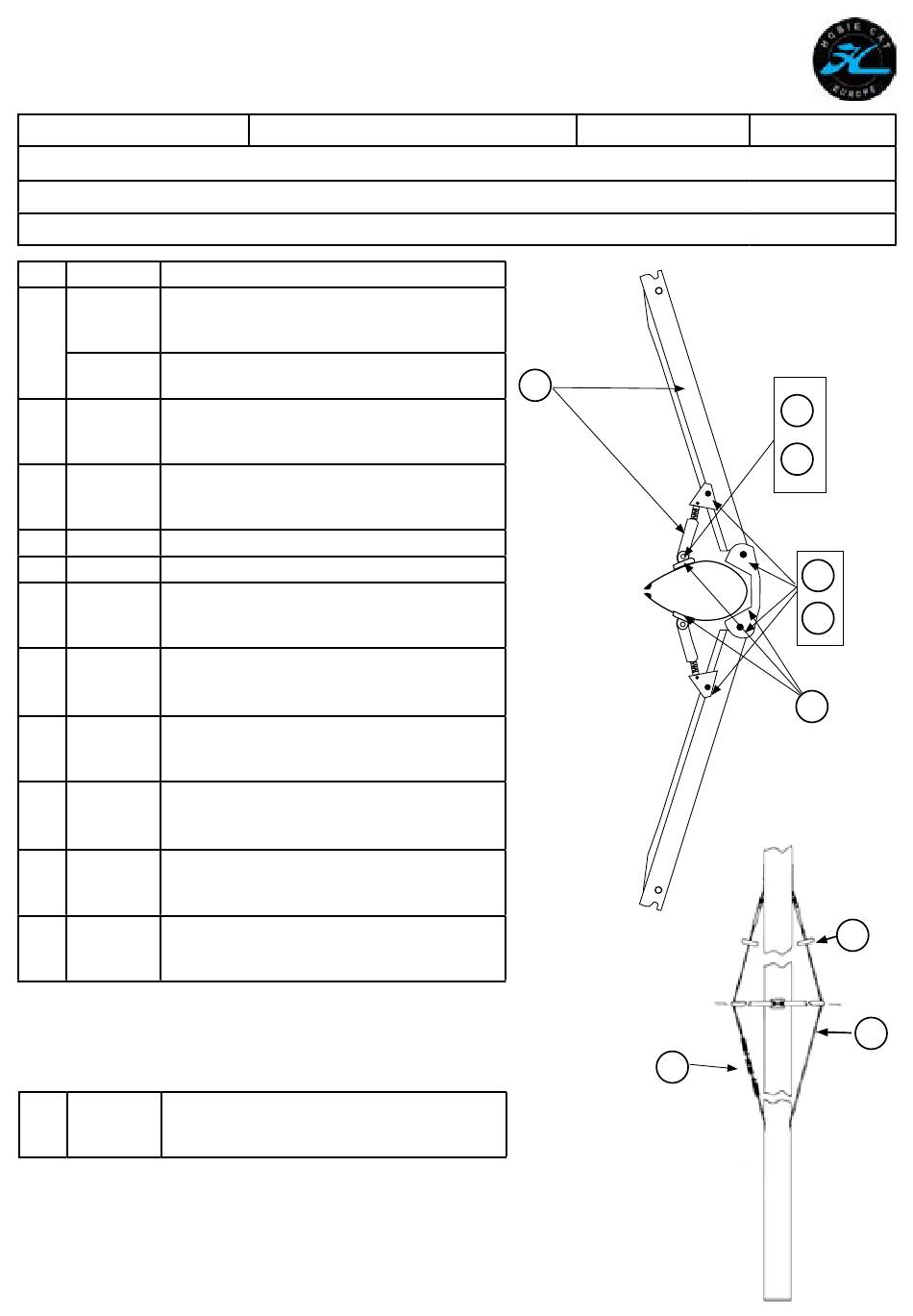

Eclaté des pièces détachées / Illustrated Part Guide / Explosionszeichnung
Barres de flèches / Spreader bars / Salingsatz
N° Ref Designation/Description/Beschreibung
Kit barre de flèche aluminium ss platine 2010
18760300 Spreader bar kit aluminium w/o plate 2010
Salingbausatz Aluminium o. Platte 2010
1-5
Kit ridoir pour barre de flèche
18760350
Kit adjuster for spreader bar
Vis D4 barre de flèche 03
2 99064020 Screw D4
Schraube D4
Ecrou indessérable D4
3 99226003 Nylstop nut D4
Selbstsichernde Mutter D4
4 99226020 Vis / Screw / Schraube D5 5x20
5 99220015 Ecrou / Nut / Mutter D5 (x10)
Cable de flèche fixe droit
6 18760560 Diamond wire fixed right
Diamondwant rechts
Câble Barre de Flèche Droit 2015
18760561 Diamond wire fixed right
Diamondwant rechts
Câble de flèche réglable gauche
7 18760565 Diamond wire adjustable left
Diamondwant links
Câble Barre de Flèche Réglable 2015
18760566 Diamond wire adjustable left
Diamondwant links
Kit protège foc
8 18060563 Plastic roller-diamond wire
Kit Fockschutz
Kit 3 platines fixation pour barre de flèche
9 18760305 Kit 3 fixation plates for spreader bar
Kit 3 Verbindungsplätte für Saling
Kit barre de flèche aluminium ss fixation 2003
1 99064035 Spreader bar kit aluminium w/o fixation 2003
Salingbausatz Aluminium o. Verbindung 2003
