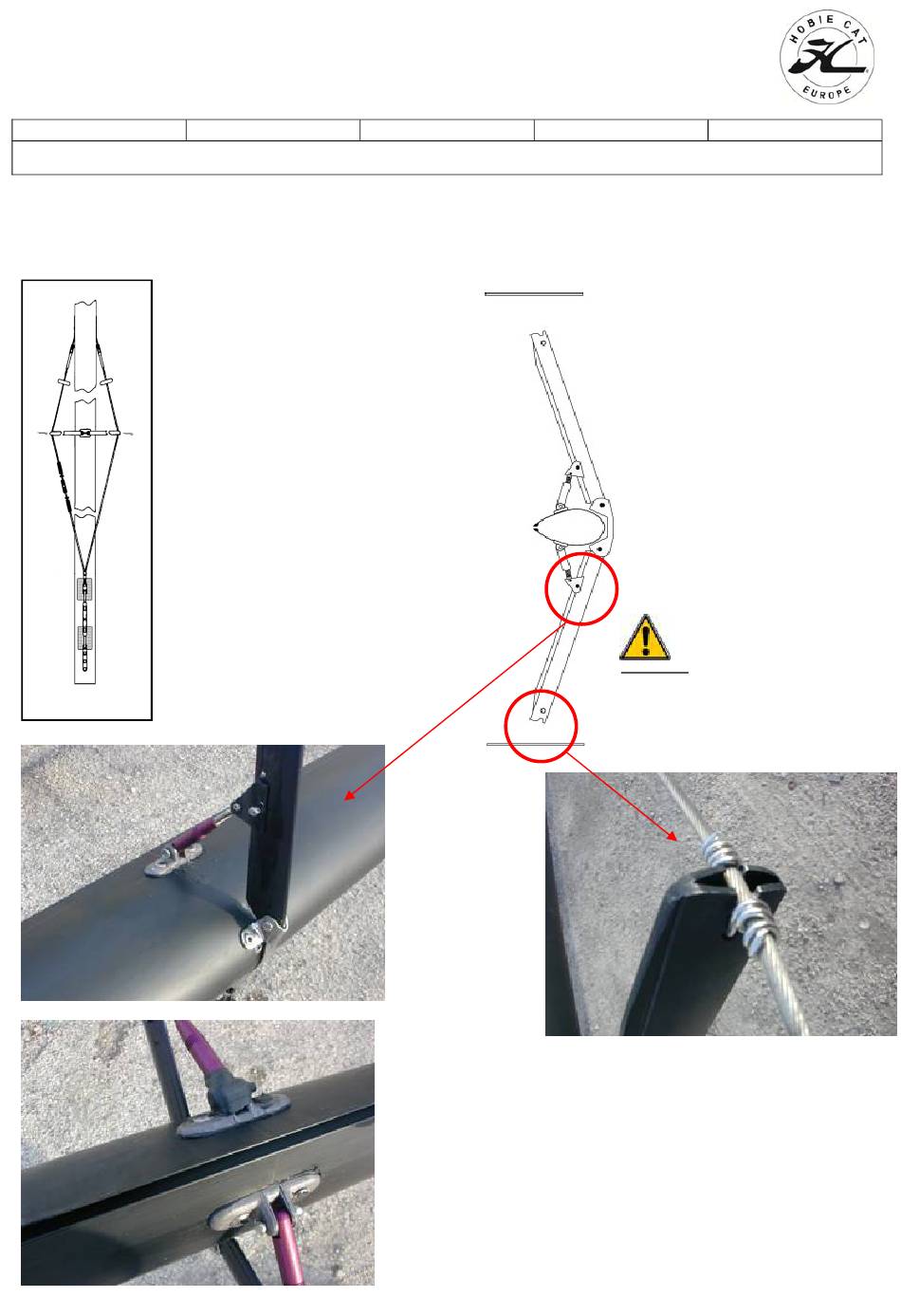

MANUEL DE MONTAGE HOBIE CAT « PEARL »
1.
Dérouler les câbles de flèches.
Attacher l'extrémité où se rejoignent
les câbles de flèche sur la patte
prévue à cet effet en bas du mât (au
niveau de l'autocollant de sécurité) à
l'aide d'un axe et d'un anneau brisé.
Prendre les deux extrémités et les
tendre fermement pour les ajuster à
la même dimension en utilisant la
barrette située plus bas sur l'un des
câbles. Une fois ajustées attacher
chaque extrémité sur les barrettes
situées de chaque côté du mât en
dessous de la ferrure de capelage.
Emetteur : SD
BARRES DE FLECHES
Date : 11/12/2014
3.
Glisser les câbles de flèche dans les fentes correspondantes de
l'extrémité des barres de flèches en veillant à ce que le disque en
plastique noir se trouve au dessus de la barre de flèche. Il peut s'avérer
nécessaire de relâcher la tension des câbles de flèches sur la barrette
située en bas du mât. Sécuriser le câble à l'aide du petit morceau de
câble fin fourni. Le passer à travers le trou se trouvant près de
l'extrémité de la barre de flèche et d'un côté de la barre de flèche
l'enrouler deux ou trois fois autour du câbles de flèche. Faire la même
chose de l'autre côté, couper l'excédent et s'assurer qu'il est bien
enroulé afin de ne pas risquer de déchirer la voile. Une fois ce montage
terminé, recouvrir l'ensemble d'adhésif.
Révision : 1
2.
Monter les barres de flèche au centre
du mât. Le support de barre de flèche
se fixe à l'avant du mât sur
l'armature en une seule pièce et
chaque bras de flèche sur les pâtes
individuelles situées de chaque côté
du mât à côté de la gorge de grand‐
voile. Pour ajuster l'écartement des
barres de flèches ajuster la longueur
de chaque support en faisant pivoter
chaque support sur lui‐même dans le
sens des aiguilles d'une montre ou
dans le sens inverse. Bien mesurer
pour que les deux supports soient à
égale distance du mât.
Attention : ne pas ajuster
l'écartement des barres de flèches
lorsque les câbles de flèches sont
sous tension et toujours régler
l'écartement à la main.
Page 12/31
