HOBIE WILD CAT

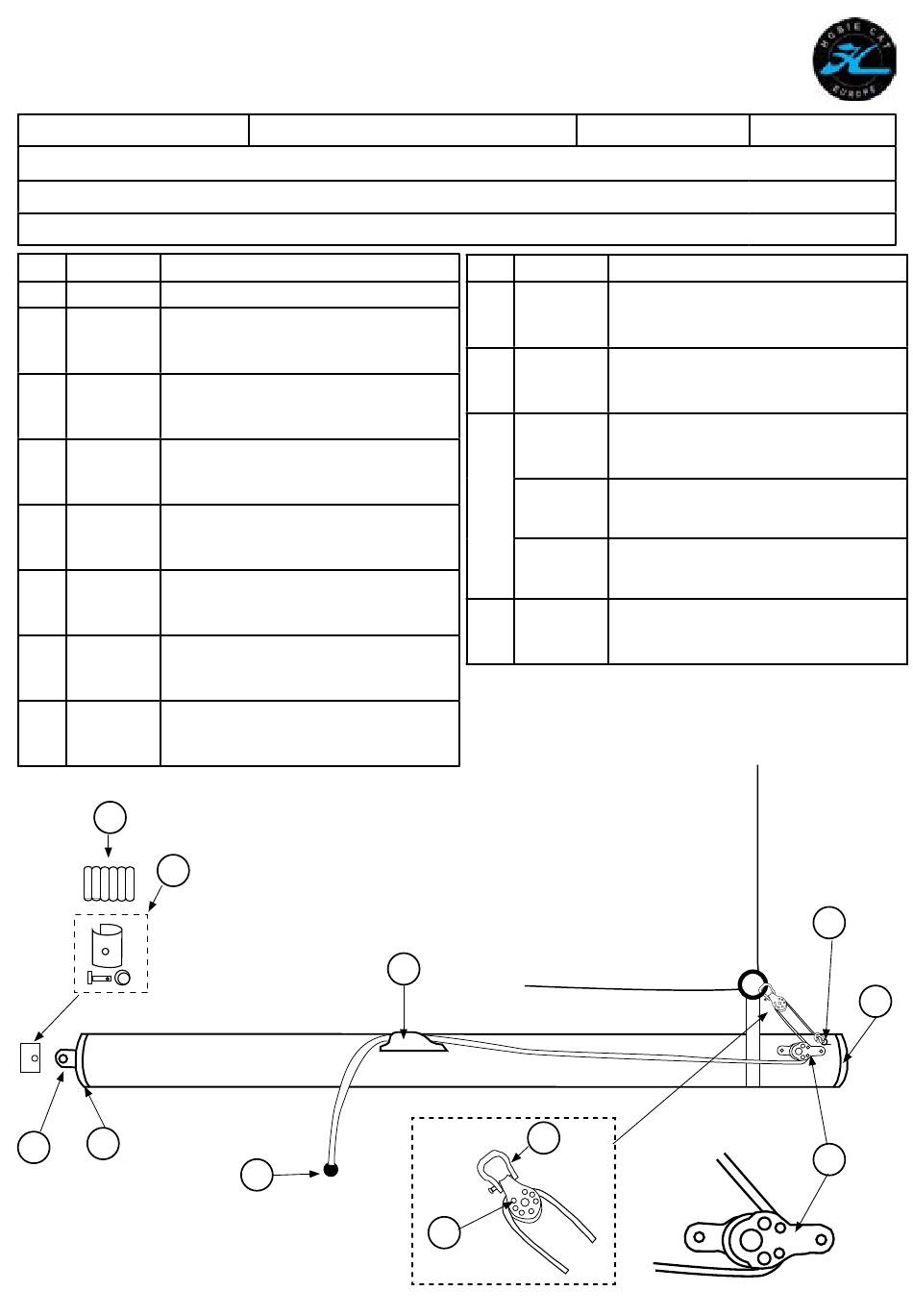

Eclaté des pièces détachées / Illustrated Part Guide / Explosionszeichnung
Bôme / Boom / Baum
N°
Ref
Designation/Description/Beschreibung
18712800
Bôme / Boom / Baum
Ancrage vit mulet (x5)
1
14011820
Gooseneck fastening (x5)
Bauteil f. Lümmelbeschlag (x5)
Embout de bôme FX1 D40 percé
2
17569000
Boom end cap drilled
Baumendkappe gebohrt
Taquet coinceur
3
99500540
Cam cleat
Schotklemme
Poulie à plat pont
4
99500490
Cheek block
Liegeblock
Manille lyre 6 mm (x10)
5
99220035
Shackle 6 mm (x10)
Schäkel 6 mm (x10)
Poulie simple micro
6
99500478
Single Block
Block einzig
Bouchon à ailette D40 (x5)
7
99220202
End cap (x5)
Endstück (x5)
11
10
2
1
hobie.com
Date : 30 sept. 2019
3
9
Révision : 33
N°
Ref
8
57042790
9
99500103
14070351
10
99220034
99220031
11
99500765
5
6
Page : 14/28
Designation/Description/Beschreibung
Ferrure de mouflage
Pad-eye
Guseisenbeschlag
Boule d'arrêt (x5)
Stop ball (x5)
Kugelstopper (x5)
Charnière vit mulet
(x2)
Hinge vertex assembly.
(x2)
Lümmelbeschlag-Verbindungskit
Axe percé latte ridoir (x10)
Clevis pin (x10)
Bolzen f. Locheisen gebohrt (x10)
Anneau Brisé (x10)
Split ring (x10)
Ringsplint (x10)
Ressort plastique vit mulet
Plastic spring gooseneck
Plastic Splint Lümmelbeschlag
(x2)
8
7
4
