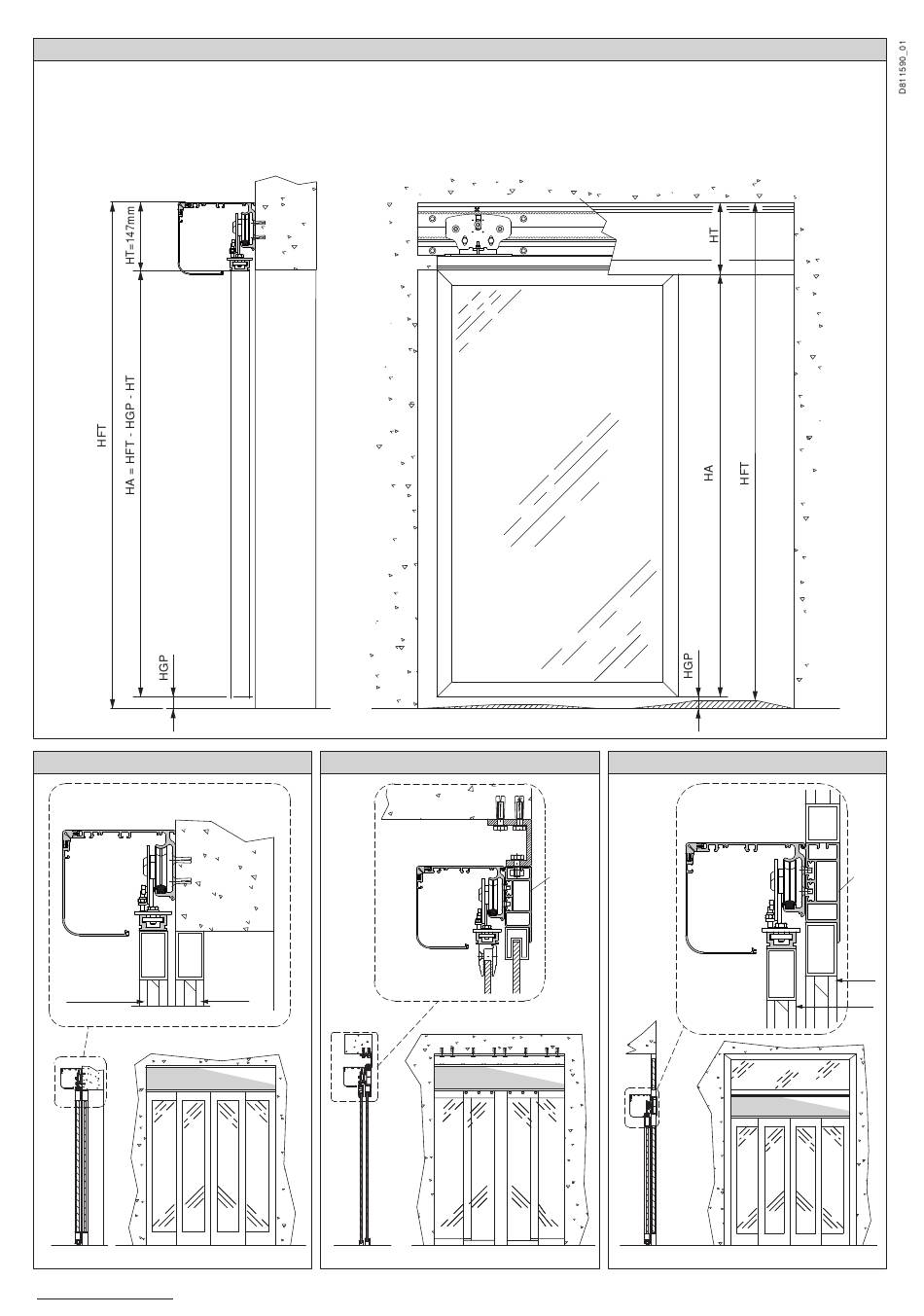

HFT =Altezza di fissaggio della traversa
=Crosspiece fastening height
=Hauteur de fixation de l'entretoise
=Befestigungshöhe der Querstrebe
=Altura de fijación del travesaño
=Altura de fixação da travessa
HFT= HGP + HA + HT
Fig. 9
Am
66
- VISTA SL - Ver. 01
HGP
=Spazio fra pavimento ed anta mobile
=Space between floor and moving door
=Espace libre entre le sol et le vantail mobile
=Raum zwischen Boden und Tür
=Espacio entre el piso y la hoja móvil
=Espaço entre o pavimento e a folha móvel
Pf
Fig. 8
HA
=Altezza dell'anta finita
=Finished door height
=Hauteur du vantail fini
=Höhe der fertigen Tür
=Altura de la hoja lista
=Altura da folha acabada
HA= HFT - HGP - HT
Fig. 10
SBV
HT
=Altezza della traversa VISTA SL
=VISTA SL crosspiece height
=Hauteur de l'entretoise VISTA SL
=Höhe der Querstrebe VISTA SL
=Altura del travesaño VISTA SL
=Altura da travessa VISTA SL
HT=147mm
Fig. 11
SBV
Pf
Am
