3.
3.
Connecteurs IDE (40-1 pin PRI_IDE; 40-1 pin SEC_IDE)
Connecteurs IDE (40-1 pin PRI_IDE; 40-1 pin SEC_IDE)
Ce connecteur est dédié à un câble Ultra DMA 133/100/66. Ce
câble est pourvu de trois connecteurs : bleu, noir, et gris. Reliez le
connecteur bleu au connecteur IDE de la carte mère, puis confi gurez
votre périphérique selon un des modes ci-dessous
Un périphérique
Deux
périphériques
•
La Pin 20 du connecteur IDE a été retirée pour correspondre à
lʼouverture obturée du connecteur du câble Ultra DMA. Ceci vous
évite une mauvaise insertion du câble IDE.
•
Utilisez le câble 80-conducteurs pour les périphériques IDE Ultra DMA
133/100/66.
Si le jumper dʼun des périphériques est confi guré en "Cable-Select,"
assurez-vous que le jumper des autres périphériques est paramétré de la
même manière.
M2NPV-MX
®

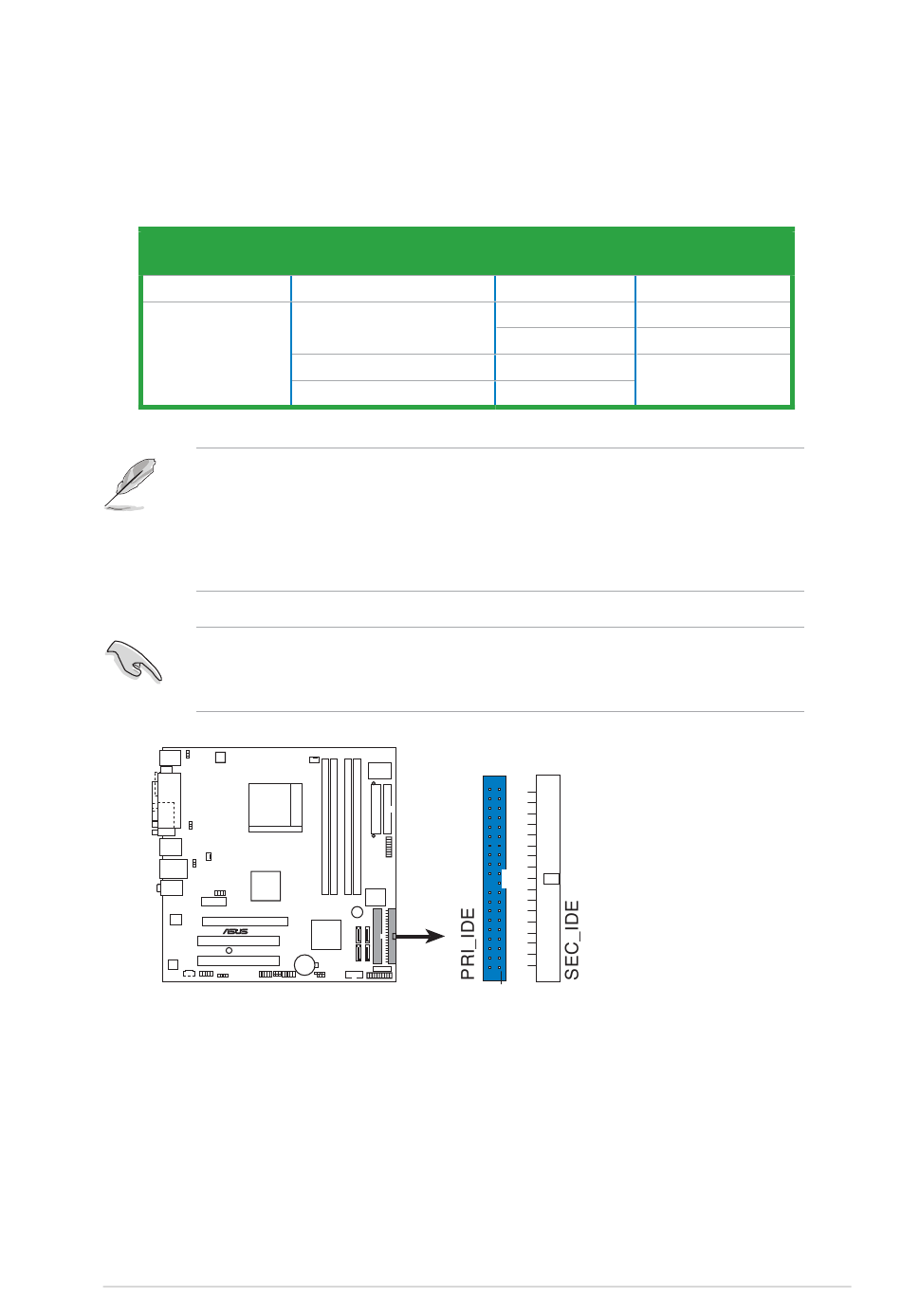

M2NPV-MX IDE connectors
Connecteurs IDE de la M2NPV-MX
ASUS M2NPV-MX
ASUS M2NPV-MX
Paramètre de jumper du
Paramètre de jumper du
périphérique
périphérique
Cable-Select ou Maître
Cable-Select
Maître
Eslave
Mode du
Mode du
périphérique
périphérique
-
Noir
Noir
Maître
Eslave
Gris
Maître
Noir ou gris
Eslave
Note : Orientez les marques rouges
Note :
NOTE: Orient the red markings
de la nappe IDE vers la PIN 1.
(usually zigzag) on the IDE
ribbon cable to PIN 1.
PIN 1
Connecteurs du
Connecteurs du
câble
câble
1-27
1-27
