DIGITAL PROPORTIONAL

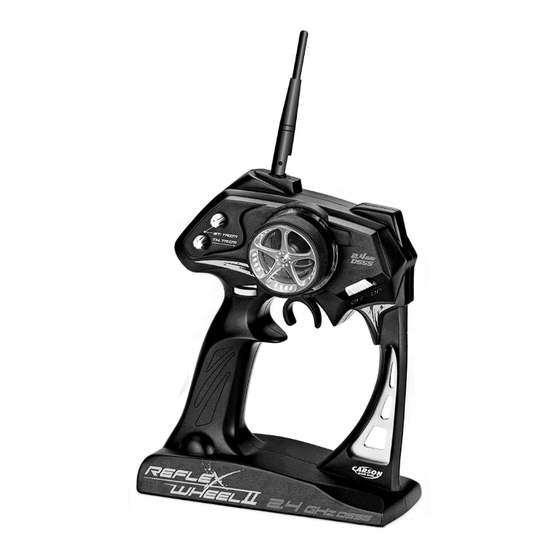

REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004
RADIO CONTROL SYSTEM DSSS
GB
Instruction manual
D
Betriebsanleitung
F
Mode d'emploie
E
Instrucciones
I
Instruzioni d'uso
Page
2 - 11
Seite
12 - 21
Page
22 - 31
Pagina 32 - 41
Pagina 42 - 51

Publicité

Table des Matières
loading

Sommaire des Matières pour Carson REFLEX WHEEL II

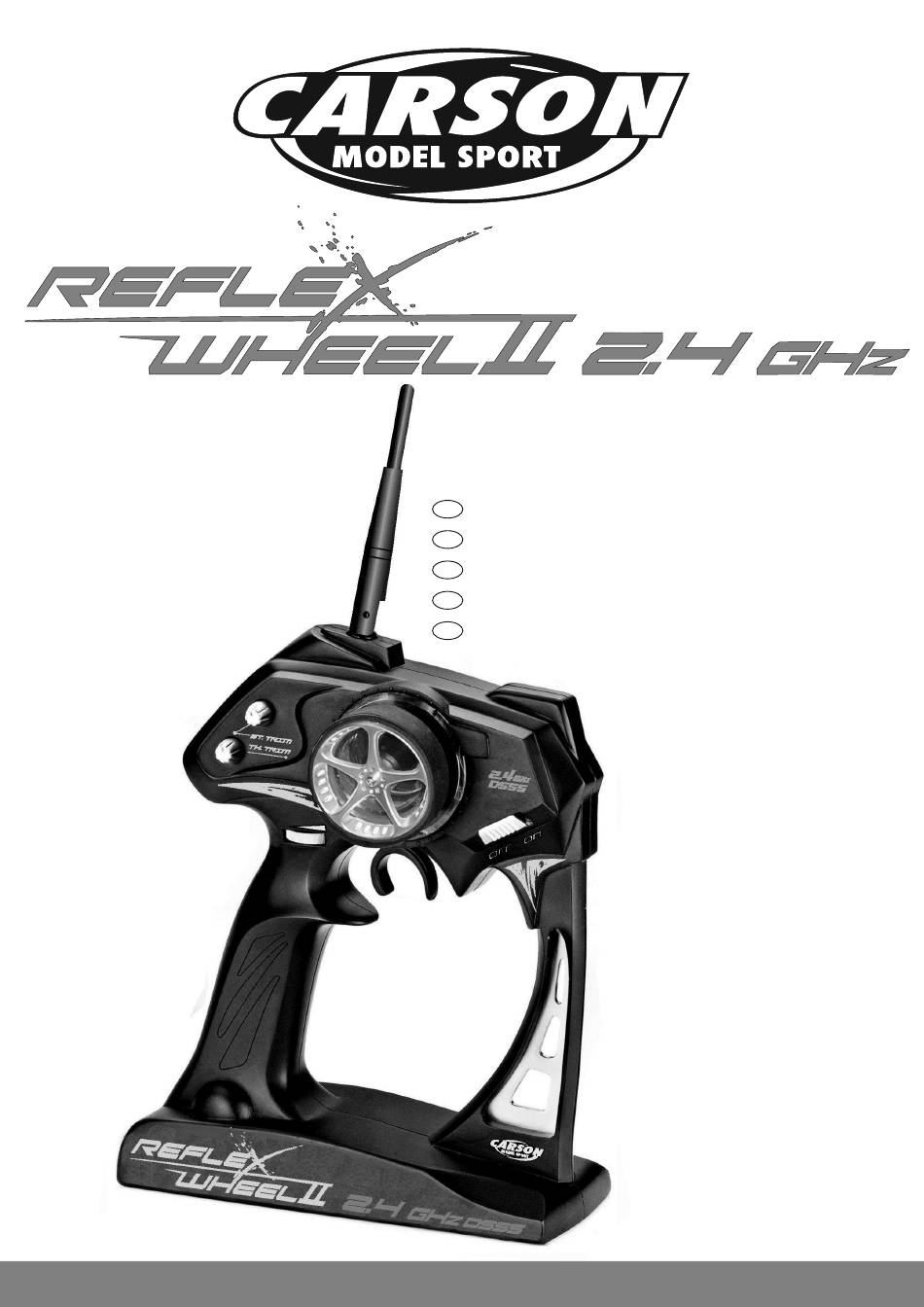

  • Page 1 RADIO CONTROL SYSTEM DSSS Instruction manual Page 2 - 11 Betriebsanleitung Seite 12 - 21 Mode d’emploie Page 22 - 31 Instrucciones Pagina 32 - 41 Instruzioni d’uso Pagina 42 - 51 REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 2: Preface

    Germany We wish you good luck and a lot of fun using Tel.:+497(0)911/9765-03 your CARSON digital proportional radio controll system. Before using your radio control system carefully read this instructions! REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 3: Table Des Matières

    Specification of REFLEX WHEEL ..10 Battery safety guidelines ... . 11 Included items Transmitter Servo Switch Harness Battery box Receiver REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 4: Features Of The 2.4Ghz Remote Controls

    (protruding from the model) to prevent loss of antennas. The model’s receiver antenna must be range. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 5: Safety Instructions

    Turn the receiver off, and then the control will result soon afterwards. transmitter. • Before and after operating the transmitter, make sure that trim is in the desired place and that all checks have been made. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 6: Bec System / Connections To Receiver

    ATTENTION Steering servo When connecting servo leads to the receiver Channel 1 always ensure that the yellow lead/wire is One Servo included in the kit. facing inwards (towards the crystal). REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 7: Assigning A Transmitter Identifier

    It allows the steering and throttle servos or drive the position you wish, and then press the controller to default to a predetermined setting receiver’s setup button. when the control signal fails. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 8: External View Of Transmitter

    In parts, from which it should be at least 30 mm addition, dirt protection (a cover or shell) is away. recommended. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 9: Features Of Transmitter

    Throttle Trim (TH. TRIM) Move the trim tab to adjust the Throttle Servo (or the Speed Controller) at the neutral position. Throttle Trim Channel2 REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 10: How To Change Transmitter Batteries

    Also respectively NiCd / NiMH rechrgeable batteries make sure the batteries are fully charged. and pay attention to the polarityIf the transmitter voltage indicator LED fails to register, check the REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 11: Battery Safety Guidelines

    0.17sec/60° DIMENSION 38.5 x 19 x 32mm WEIGHT * It is CARSON’s policy that we strive to improve the quality of our products. Therefore CARSON may alter specifications of our products at any time without any notice. BATTERY SAFETY GUIDELINES...
  • Page 12: Vorwort

    Ihnen die für die Abfallbeseitigung werden:Dickie-Tamiya GmbH&Co. KG • Werkstraße l zuständige Organisation oder Ihr Fachhändler. • D-90765 Fürth •Tel.: +49/(0)911/9765-03 Vor dem Gebrauch Ihrer neuen Funkfernsteuerung lesen Sie bitte dieses Handbuch sorgfältig durch! REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 13: Lieferumfang

    Auswechseln der Senderbatterien ..21 Technische Daten REFLEX WHEEL 2.4GHz 22 Richtlinien zur Batteriesicherheit..22 Sender Lieferumfang Servo Schalter Batteriebox Empfänger REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 14: Besonderheiten Der 2.4Ghz-Fernsteuerung

    Teilen und gut stören oder abschwächen, in der Linie zwischen sichtbar (aus dem Modell ragend) angeordnet Sendeantenne und Empfängerantenne sollte sich sein, andernfalls droht Reichweitenverlust. möglichst kein Hindernis befinden. Die REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 15: Sicherheitshinweise

    Kontrolle über das Fahrzeug verlieren. * Vergewissern Sie sich, vor und nach Inbetriebnahme des Senders, dass alle Trimmungen in der gewünschten Stellung stehen und alle Kontrollen vorgenommen worden sind. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 16: Bec-System / Anschluss Elektromotor

    Getrennt erhältlich. Steckerform beachten! ACHTUNG Beim Einstecken der Servostecker in den Lenkservo Empfänger auf die Steckerform achten! Kanal 1 Das schwarze Kabel zeigt nach außen! Ein Servo im Set enthalten REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 17: Zuordnung Der Senderkennung (Binding)

    Fernsteuerung eine Failsafe-Funktion gewünschte Stellung steuern und dort halten, dann im Empfänger (Notfall-Servostellung), durch Setup-Knopf am Empfänger drücken. welche Lenk- und Gasservo/Fahrregler bei fehlendem Steuersignal eine vorbestimmte Stellung einnehmen. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 18: Außenansicht Des Senders

    Schaumstoff-Klebepads oder Karbonteilen in Berührung kommen und sollte hat sich hier bewährt. Zusätzlich ist ein Schutz auch mindestens 30mm von solchen entfernt sein. gegen Verschmutzung (Abdeckung, Hülle) empfehlenswert REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 19: Besondere Eigenschaften Des Senders

    Kurse mit nur großen Kurvenradien nützlich sein. Gastrimm Gas-Trimm Mit dem Gastrimmhebel (TH.TRIM) wird die Kanal 2 Neutralstellung der Gasbetätigung bei losgelassenem Gaszuggriff eingeregelt, Leerlauf bei Verbrennungsmotor, Motor “aus” bei E-Motor. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 20 Verschlussdeckel anheben. verwenden. Niemals unterschiedliche Batterie- Achtung, die Akkus können herausfallen, wenn die oder Akkutypen oder Batterien mit Abdeckung entfernt ist. Leuchtet die unterschiedlichem Ladezustand mischen. Kontrollleuchte nicht, Kontakte, besonders die REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 21: Auswechseln Der Senderbatterien

    0.17sec/60° ABMESSUNGEN MM 41 x 19 x 37mm GEWICHT • Die Geschäftspolitik von CARSON ist es, nach Qualitätsverbesserung zu streben. CARSON behält sich daher das Recht vor, diese Angaben jederzeit ohne Ankündigung zu ändern. RICHTLINIEN ZUR BATTERIE-SICHERHEIT Richtig eingesetzt sind haushaltsübliche Batterien eine sichere und zuverlässige, mobile Stromquelle.
  • Page 22: Technische Daten Reflex Wheel 2.4Ghz

    Les spécifications ou Conditions de garantie La garantie ne couvre pas: CARSON vous garantit pour 24 mois à partir de la • tout dommage ou défaillance causé par force date d‘achat (pièces justificatives à l‘appui) que le majeure, abus, accident, utilisation abusive, système est exempte de tout défaut.
  • Page 23: Périmètre De Livraison

    Caractéristiques techniques ..31 Consignes de sécurité sur les piles ..31 Périmètre de livraison Emetteur Servo Interrupteur Boîte à piles Récepteur REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 24: Particularités Des Radiocom. 2,4 Ghz

    être placée de manière visible (c.-à-d. dépasser du aucun obstacle sur la ligne située entre l’antenne modèle). Dans le cas contraire, il existe un risque de l’émetteur et celle du récepteur. de perte de couverture. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 25: Consignes De Sécurité

    • Avant et après la mise en service de l’émetteur, assurez-vous que tous les trims se trouvent dans la position désirée et que tous les contrôles ont été effectués. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 26: Système Bec / Moteur Électrique

    ATTENTION Servo de direction Lors de la connection des servos au récepteur, Voie 1 s’assurer que le câble noir est dirigé vers l’extérieur Un servo inclus dans le kit REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 27: Identification Du Récepteur À L'émetteur

    REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 28: Déscription De L'émetteur

    Nous recommandons de plus de également se situer à 30 mm au moins de telles prévoir une protection contre les salissures pièces. (cache, fourreau). REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 29: Fonctionnement De Lémetteur

    Trim de gaz (TH. TRIM) Agir sur le trim de gaz pour régler le neutre du servo de gaz (ou du variateur électronique). Trim de gaz voie 2 REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 30: Comment Changer Les Piles De L'émett

    • Attention: les piles/accus peuvent être éjectées • S’assurer également que les piles sont neuves lors de cette opération. ou les accus bien rechargés. • Si après changement des piles, le DEL témoin REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 31: Caractéristiques Techniques

    DIMENSIONS 38,5 x 19 x 32 mm POIDS * Il est l’effort de la maison CARSON d’améliorer ses produits continuellement. A cause de cette raison nous nous réservons le droit de changer ces spécifications à tout moment sans préavis. CONSIGNES...
  • Page 32: Prologo

    Tel.: +49/(0)911/9765-03 correspondientes. La organización responsable de la recogida de basura o su establecimiento especializado podrán responder a sus preguntas. Antes de utilizar su nuevo radiotelemando lea estas instrucciones cuidadosamente! REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 33: Contenido Del Kit

    Propiedades especiales del emisor ....39 Intercambio de las pilas del emisor ....40 Especificaciones técnicas .......41 Directrices relativas a la seguridad de la pila..41 Emisora Contenido del kit Servo Interruptor Caja de pilas Receptor REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 34: Peculiaridades De Los Telecontroles 2,4 Ghz

    REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 35: Precauciones De Seguridad

    • Antes y después de la puesta en marcha del vehículo. emisor, asegúrese de que todas las decoraciones están en la posición y que se han realizado todos los controles. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 36: Sistema Bec / Connexións Del Electromotor

    Servo de dirección Preste atención a la forma del enchufe al Canal 1 enchufarlos conectores servo en el receptor! Hay un servo contenido en el conjunto. ¡El cable negro da hacia afuera! REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 37: Identificación Del Emisor Para El Receptor

    Setup. adopta una identificación predefinida por falta de señal de control. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 38: Vista Exterior Del Emisor

    Además es recomendable la protección y por lo menos debe estar alejado 30 mm de las contra la suciedad (cubierta, funda). mismas. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 39: Propiedades Especiales Del Emisor

    Con la palanca del regulador del acelerador Chanal 2 (TH.TRIM) se regula la posición neutra de la activación del acelerador con la empuñadura, marcha en vacío en el motor de combustión, motor “desconectado” en motor eléctrico. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 40: Intercambio De Las Pilas Del Emisor

    Cuidado, los acumuladores se pueden salir si se llenas. Nunca mezcle tipos de acumuladores o ha retirado la tapa. En caso de que no se ilumine pilas diferentes con estado de carga diferente. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 41: Especificaciones Técnicas

    DIMENSIONES MM 38.5 x 19 x 32 mm PESO * Es política de CARSONS' que nos esforzamos mejorar la calidad de nuestros productos. Por lo tanto CARSON puede alterar especificaciones de nuestros productos en cualquier momento sin ningún aviso. DIRECTRICES...
  • Page 42 Tel.: +49/(0)911/9765-03 specializzato. Vi auguriamo buona fortuna e buon divertimento alla guida del vostro radiocomando Carson. Prima di utilizzare il vostro nuovo radiocomando leggete attentamente queste istruzioni! REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 43 Montaggio del ricevitore e dell’antenna ricevente ...48 Peculiarità del trasmettitore ........49 Sostituzione delle batterie ........50 Dati tecnici ..............51 Linee guida per un utilizzo sicuro delle batterie ..51 Trasmettitore Confezione Servo Interruttore Comparto batterie Ricevitore REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 44: Particolarità Dei Telecomandi A 2.4Ghz

    (deve emittente e l’antenna ricevente, quindi ove spiccare sul modellino) e ben posizionata al fine di possibile non ci dovrebbe essere nessun ostacolo. non limitare il raggio d’azione. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 45: Avvertenze Sulla Sicurezza

    • Assicuratevi, prima e dopo la messa in servizio del trasmettitore, che tutti i trim siano nella posizione desiderata a che siano stati eseguiti tutti i controlli. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 46: Sistema Bec / Collegamento Del Motore Elettrico

    ATTENZIONE Servosterzo Prestare attenzione alla forma della spina Canale 1 durante l’inserimento della servospina nel Il set comprende un servoazionamento. ricevitore! Il cavo nero è rivolto verso l’esterno! REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 47: Impostazioni Della Funzione Failsafe

    REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 48: Vista Esterna Del Trasmettitore

    Si in metallo o carbonio e deve distare almeno 30 cm raccomanda inoltre una protezione contro la da essi. sporcizia (copertura, involucro). REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 49: Peculiarità Del Trasmettitore

    Con la leva del trim del throttle (TH.TRIM), è Canale 2 possibile registrare la posizione di folle dell'azionamento del gas con leva dell'acceleratore rilasciata, il minimo con il motore a combustione, motore “off” nel caso di motore elettrico. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 50: Sostituzione Delle Batterie

    Se la spia di controllo oppure batterie con uno stato di carica non si accende, controllare i contatti, in differente. REFLEX WHEEL 2.4GHz CARSON Radio Control System 50 050 5004...
  • Page 51: Dati Tecnici

    38.5 x 19 x 32mm PESO È la politica del CARSON che ci sforziamo migliorare la qualità dei nostri prodotti. Di conseguenza CARSON può alterare in qualunque momento le specifiche dei nostri prodotti senza alcun avviso. LINEE GUIDA PER UN...
  • Page 52 (8.00 Uhr -17.00 Uhr) (01805) 73 33 00 12 ct/min CARSON MODEL SPORT Mitglied der SIMBA-DICKIE-GROUP Werkstrasse 1 • D-90765 Fürth w w w . c a r s o n - m o d e l s p o r t . c o m...
