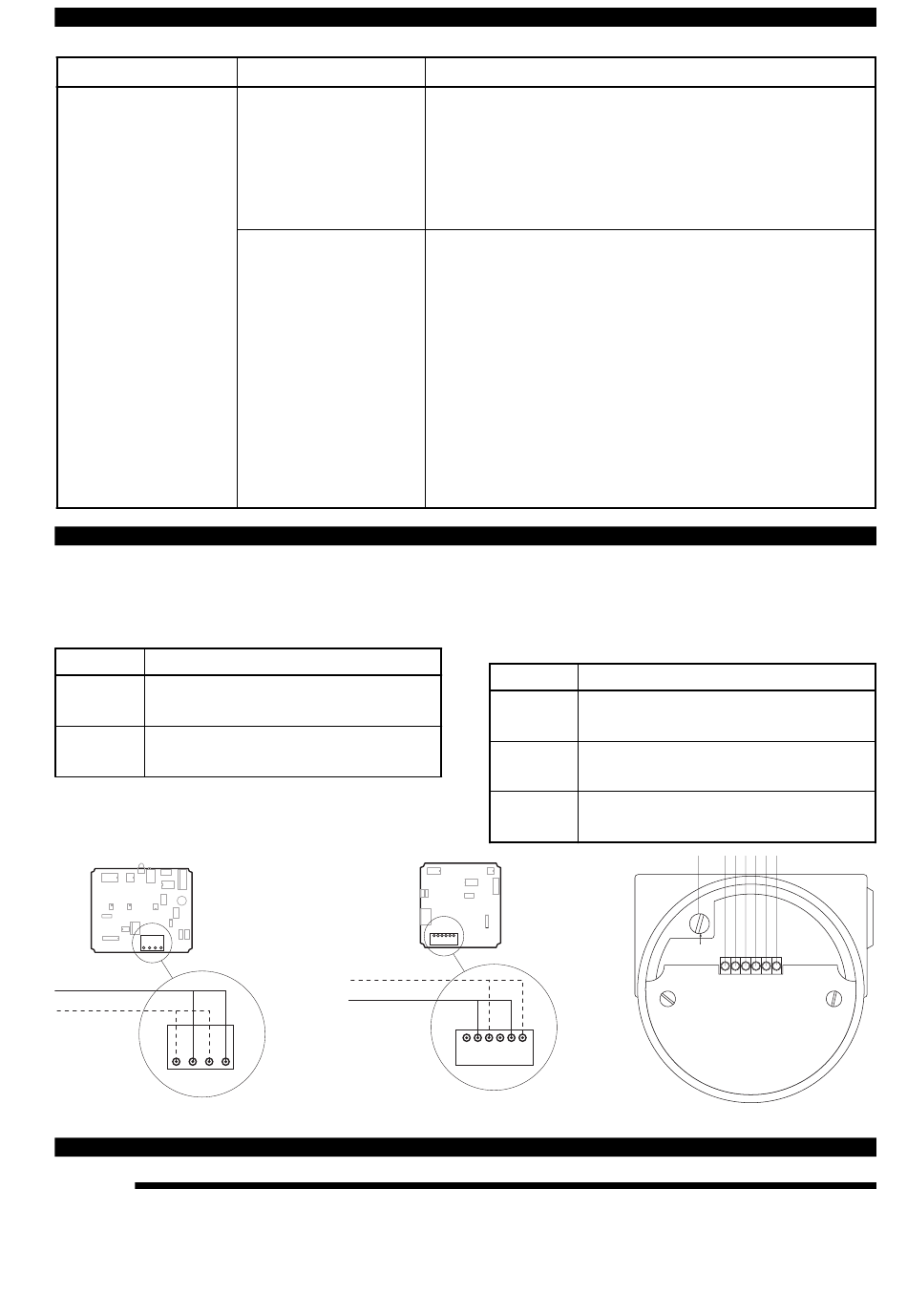

DEPANNAGE
Symptôme
Le détecteur indique un
défaut (la LED rouge
clignote)
VALEURS DE RESISTANCE
Les tableaux suivants donnent les valeurs de résistance attendues pour la sonde. Se référer aux figures indiquées pour la
position des broches.Voir la section « PIECES DE RECHANGE/REMPLACEMENT DE LA SONDE » pour déposer la plaque et
les circuits imprimés.
TD1
Broche Résistance normale
De 90 à 180 ohms
1 à 3
(275 ohms avec sonde haute température)
De 90 à 180 ohms
2 à 4
(275 ohms avec sonde haute température)
4 1
Fils sans repère
Fils avec repère
4
Connexions sonde TD1
MAINTENANCE
Nettoyage
La sonde peut être nettoyée par trempage, vaporisation de solvants ou de détergent et dʼeau, ou par ultrasons. Les dépôts
de calcaire peuvent être éliminés par trempage dans une solution dʼacide chlorhydrique à 20 %. Un chauffage à +65°C per-
met dʼaccélérer ce processus.
Pour des problèmes inhabituels de nettoyage, prendre contact avec lʼusine et déterminer la nature exacte des matériaux et
leur compatibilité chimique avant dʼutiliser des acides forts ou des produits de nettoyage inhabituels.
Application
Débit de liquide –
Présence de débit
Débit dʼair –
Présence de débit
Fils sans repère
Fils avec repère
1
Connexions sonde TD2 électronique intégrée
Régler TEMP COMP (TD1)/TC (TD2) sur OFF
La LED sʼéteint — fonctionner dans ce mode
La LED reste allumée — vérifier la résistance pour déterminer
Régler HEATER/HTR sur « - »
La LED sʼéteint — Fonctionner à une puissance de chauffage
inférieure (avec moins de sensibilité). Régler
TEMP COMP/TC sur OFF si le problème
continue (nécessite un ré-étalonnage) ou
régler HEATER/HTR sur « + » et FAULT/FLT
sur « OFF »
La LED reste allumée — Régler TEMP COMP/TC sur
TD2 – Electronique intégrée
TD2 – Boîtier électronique déportée
Broche Résistance normale
De 90 à 180 ohms
1 à 3 ou 4
(de 90 à 275 ohms avec sonde haute température)
De 90 à 180 ohms
2 à 5 ou 6
(de 90 à 275 ohms avec sonde haute température)
1 à 2, 3 à 4,
De 0 à 12 ohms
5 à 6
6 1
6 1
Action
si la sonde ou lʼélectronique présente
un problème. Voir la section
« VALEURS DE RESISTANCE ». La
sonde et/ou lʼélectronique sont peut-
être à remplacer.
« OFF ». Si la LED sʼéteint, procéder
au ré-étalonnage et fonctionner dans
ce mode. Si la LED reste allumée,
vérifier la résistance pour déterminer
si la sonde ou lʼélectronique présente
un problème. Voir la section
« VALEURS DE RESISTANCE ». La
sonde et/ou lʼélectronique sont peut-
être à remplacer.
Shield
1 2 3 4 5 6
Connexions sonde TD2 électronique déportée
