Remarque:
Montez les deux jeux de colliers de
supports à l'arrière du tube en métal supérieur
de la rampe.
1. Tube en métal supérieur de
rampe
2. Moitié inférieure du collier
de support
4. Posez le second support vers l'intérieur, à une
distance de 7 à 10 cm du premier support.
5. Posez une vis dans le trou supérieur de chaque
entretoise.
6. Placez la tige de montage, l'extrémité cannelée
à l'extérieur, dans les trous des entretoises.
Remarque:
Utilisez les vis pour fixer la tige à
la position voulue.
7. Répétez les opérations
l'autre côté de la machine.
3. Entretoise (noter
l'orientation)
4. Moitié inférieure du collier
de support
2 à 6 pour la rampe de

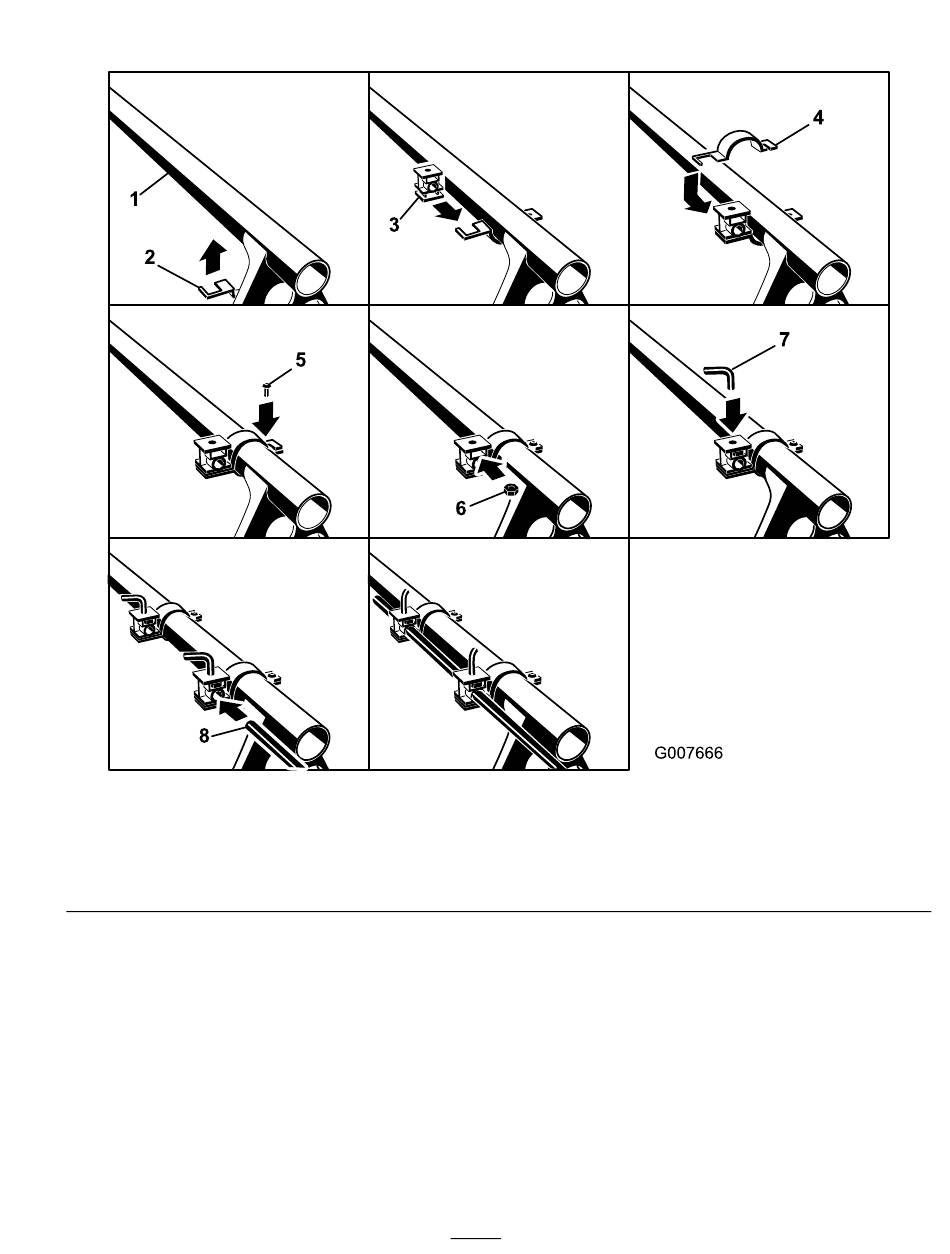

Figure 20
5. Vis de collier
6. Écrou-entretoise
11
7. Vis de fixation
8. Tige de montage
