8. COMMUNICATION

8.1. Informations générales
Le système DIRIS Digiware communique via RS485 ou Ethernet via la passerelle DIRIS Digiware M-50/M-70 ou l'afficheur
D-50/D-70, les deux agissant comme point d'accès unique aux mesures.
M-50/M-70 et D-50/D-70 peuvent communiquer à travers différents protocoles de communication : Modbus RTU, Modbus
TCP, BACnet IP, SNMP v1, v2, v3.
Un maximum de 32 dispositifs peuvent être visualisés sur l'afficheur D-50/D-70 ou sur le serveur Web embarqué
WEBVIEW-M, sur la passerelle M-70 et l'afficheur D-70.

8.2. Communication RS485

Le module DIRIS Digiware C-31, DIRIS Digiware D-50/D-70/M-50/M-70 peuvent communiquer en RS485 (2 ou 3 fils) selon le
protocole Modbus RTU.
Le protocole Modbus implique un dialogue selon une structure maître/esclave. Le mode de communication est le mode
RTU (Remote Terminal Unit). Dans une configuration standard, une liaison RS485 permet de mettre en relation 32 dispositifs
RS485 (DIRIS Digiware C-31 ou DIRIS Digiware D-50/D-70 comptant pour 1 produit) ou un automate sur 1200 mètres.

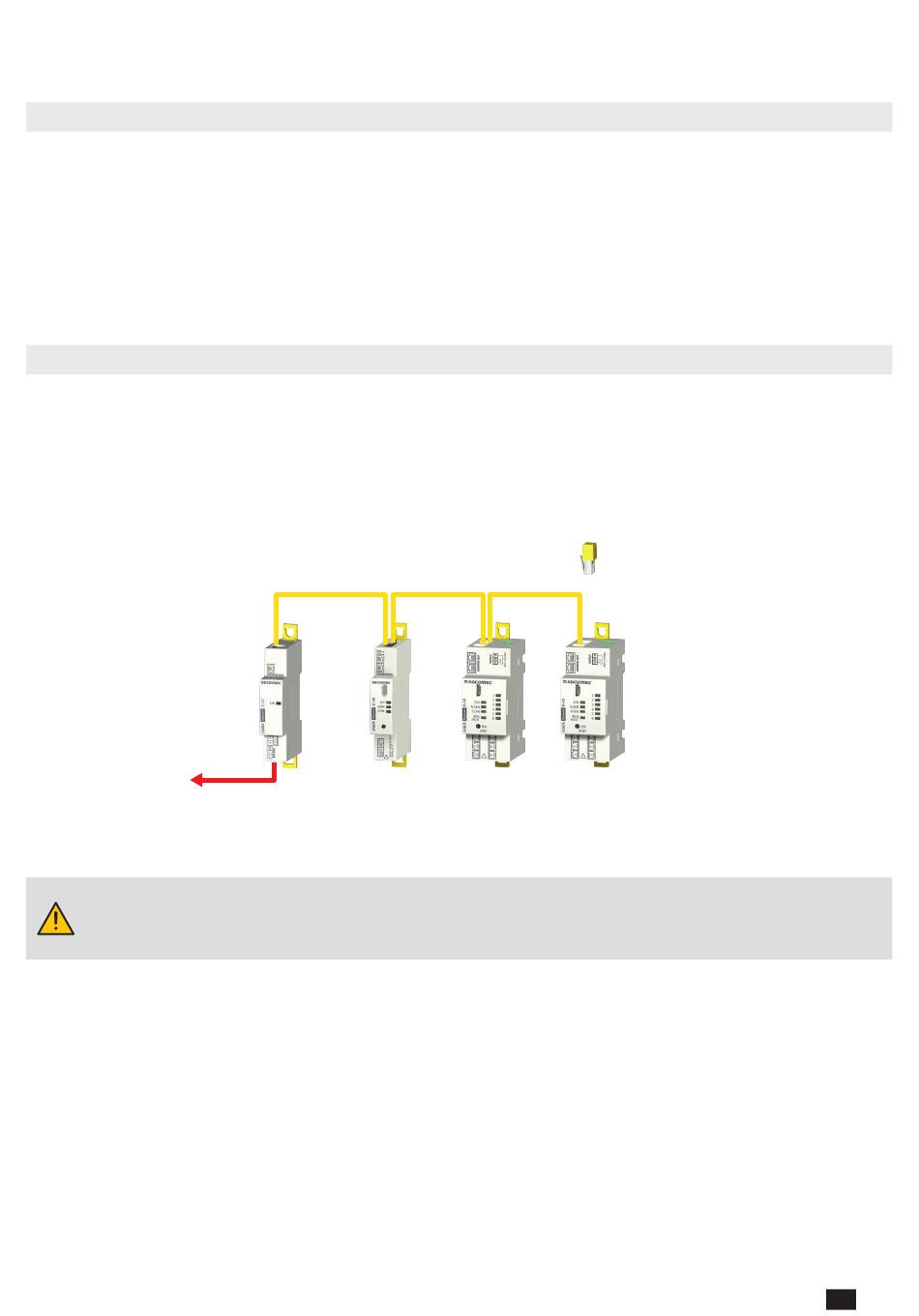

Exemple d'architecture utilisant un module C-31* :
RS485
* La communication RS485 est également possible avec des passerelles M-50/M-70 et des afficheurs D-50/D-70
Les règles suivantes devront être respectées :
- Une résistance de 120 Ω doit être ajoutée en début de liaison RS485
- Une résistance de 120 Ω doit être ajoutée en fin de liaison RS485
- Une terminaison de bus doit être ajoutée en fin de bus Digiware.
DIRIS Digiware RCM - 551066B - SOCOMEC
Digiware Bus
Bus Digiware
C-31
U-xx
Digiware bus
Terminaison de bus
Digiware
terminating resistor
R-60
R-60
FR
53
