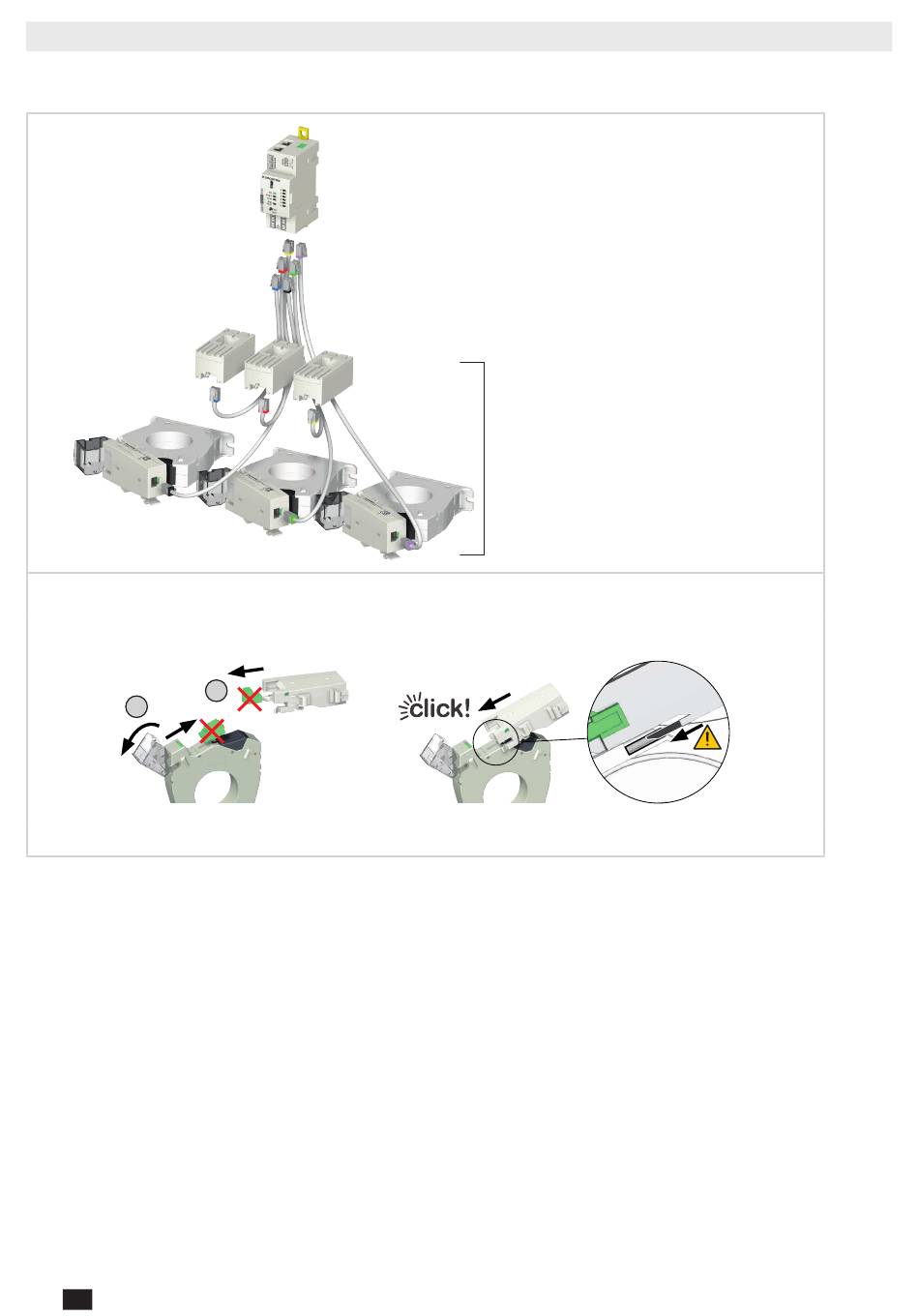

6.3. Connexion des tores différentiels et des capteurs de courant
6.3.1. Principe de raccordement
Installation sur ΔIC (*)
ETAPE 1
1
(*) L'installation directe sur un tore différentiel n'est possible que pour les tores différentiels ΔIC de Ø 30mm ou plus.
Important
• Pour connecter les capteurs de courant ou les tores différentiels, utiliser uniquement des câbles RJ12 SOCOMEC ou
équivalents, droits, paire torsadée, non blindés, 600 V -10°C/+70°C, conformément à la norme IEC 61010-1 version 3.0.
• Il est recommandé d'installer les capteurs de courant dans le même sens.
• Toujours raccorder l'entrée I01 en premier.
44
FR
DIRIS Digiware R-60
2
Capteurs de courant TE/TR/iTR/TF
et tores différentiels
ETAPE 2
DIRIS Digiware RCM - 551066B - SOCOMEC
