9) Ancrage du verrou de sécurité
10) Ouverture de ventilation
11) Connecteur entrée (IN) c.c.
12) Connecteur de signal analogique
13) Adaptateur en c.a.
14) Câble de signal RGB analogique
15) Connecteur d'entrée DVI-D
Remarque 1 : Le connecteur d'entrée disponible pour la connexion à un ordinateur équipé d'un connecteur
Remarque 2 : En vue de réaliser la connexion, il est indispensable de se procurer un câble de signal numé-
16) Ports USB
Downloaded from:
http://www.usersmanualguide.com/
Description du produit
de sortie compatible DVI (DVI-D 24 broches ou DVI-I 29 broches) et d'une capacité de sortie
XGA. (En fonction du type d'ordinateur auquel il va être connecté, il se peut que l'écran ne
fonctionne pas correctement)
rique (nom du modèle : NL-C01E)

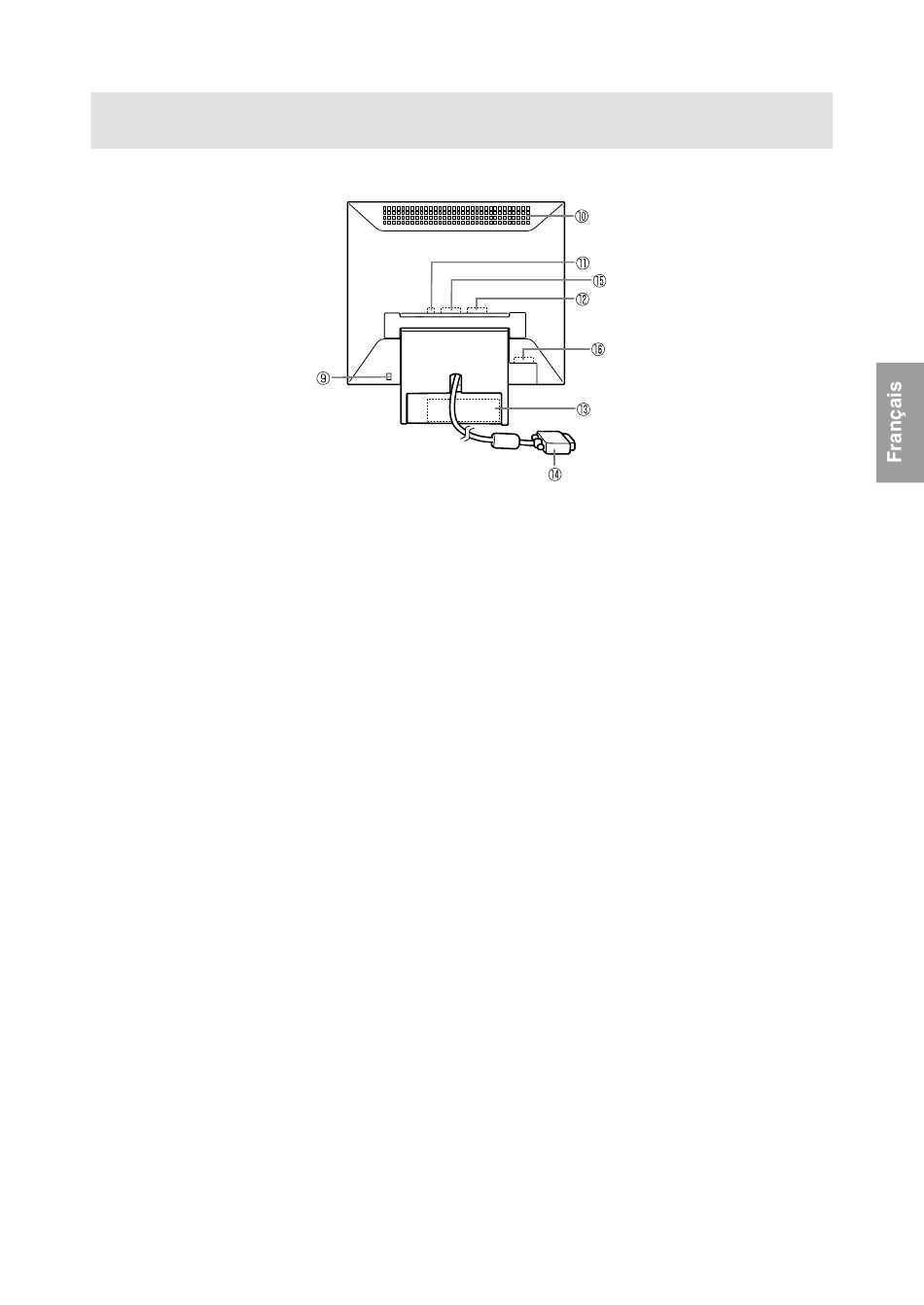

Vue arrière
En installant un verrou de sécurité (à acheter séparément) sur le
point d'ancrage du verrou, le moniteur reste fixé et ne peut donc
pas être transporté.
La fente de sécurité antivol est adaptée aux systèmes de sécurité
Kensington Micro Saver.
Sert à évacuer la chaleur générée à l'intérieur.
Remarque : Ne jamais obstruer les ouvertures de ventilation
car cela peut entraîner une surchauffe à l'intérieur du moni-
teur et entraîner un dysfonctionnement.
Enlever le couvercle pour voir le connecteur d'entrée (IN) c.c.
L'adaptateur en c.a. est raccordé ici.
Enlever le couvercle pour voir le connecteur d'entrée de signal
analogique. (Le câble de signal RGB analogique avait été connecté
lors de l'expédition de ce moniteur)
L'adaptateur c.a. est installé à l'intérieur du couvercle.
A connecter au connecteur de sortie RGB analogique de l'ordina-
teur.
Enlever le couvercle pour voir le connecteur d'entrée de signal
numérique (DVI-D 24 broches). A connecter au connecteur de
sortie RGB numérique de l'ordinateur.
Ports USB (Amont : 1 port, Aval : 2 ports)
