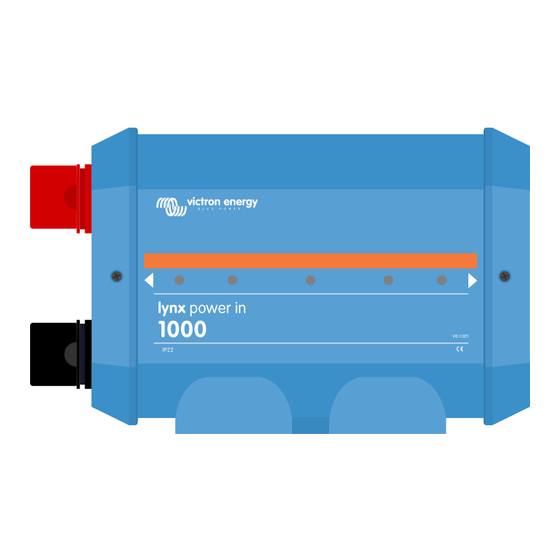

- Page 1 FRANÇAIS Lynx Power In Rev 00 05/2021...
-
Page 2: Table Des Matières
4.1.2. Orientation de modules Lynx ..................5 4.1.3. Exemple de système – Lynx Power In uniquement ............6 4.1.4. Exemple de système - Lynx Shunt VE.Can, Lynx Power In, Distributeur Lynx et batteries au plomb-acide ....................... 6 4.2. Capacité du système ......................7 4.2.1. -
Page 3: Précautions De Sécurité
Lynx Power In 1. Précautions de sécurité ! 1.1. Avertissements de sécurité relatifs au système de distribution Lynx • Ne travaillez pas sur des barres omnibus sous-tension Assurez-vous que la barre omnibus n’est pas sous- tension en déconnectant tous les pôles positifs de la batterie avant de retirer le cache frontal du Lynx. -
Page 4: Introduction
Le système de distribution Lynx est composé des éléments suivants : • Lynx Power In – une barre omnibus positive et négative avec 4 connexions pour des batteries et un équipement CC. • Lynx Distributor – une barre omnibus positive et négative avec 4 connexions équipées de fusibles pour des batteries et un équipement CC pour la supervision du fusible. -
Page 5: Fonctions
Lynx Power In 3. Fonctions 3.1. Schéma de branchement et pièces internes du Lynx Power In Le schéma de branchement et de pièces physiques internes du Lynx Power In montre les éléments suivants : • Barre omnibus positive • Barre omnibus négative •... -
Page 6: Conception Du Système
à toutes les autres batteries. Puis, un module de distributeur Lynx ou plusieurs, ou une combinaison d’entre eux et/ou de modules Lynx Power In sont ajoutés. Ensemble, ils forment une barre omnibus positive et négative avec des connexions CC, et en fonction de la configuration, des fusibles intégrés, un contrôleur de batterie et/ou un système de gestion pour des batteries au lithium. -
Page 7: Orientation De Modules Lynx
Lynx Power In L’exemple ci-dessous montre un système Lynx composé d’un distributeur Lynx, d’un Lynx Smart BMS et d’un autre distributeur Lynx. L’ensemble constitue une barre omnibus continue, avec des connexions de batterie équipées de fusibles, un contrôleur de batterie, un système BMS, un contacteur et des connexions de charge avec fusible. -
Page 8: Exemple De Système - Lynx Power In Uniquement
4.1.3. Exemple de système – Lynx Power In uniquement Dans ce système, un Lynx Power In est utilisé par lui-même. Plusieurs modules Lynx Power In peuvent être raccordés les uns aux autres formant ainsi une barre omnibus plus longue avec davantage de connexions pour les batteries et/ou les charges. -
Page 9: Capacité Du Système
4.2. Capacité du système 4.2.1. Courant nominal des modules Lynx Le distributeur Lynx, le Lynx Shunt VE.Can et le Lynx Power In présentent un courant nominal de 1000 A, pour des tensions de système de 12, 24 ou 48 V. -
Page 10: Câblage
4.2.3. Câblage La capacité du courant nominal des fils et câbles utilisés pour raccorder le Lynx Power In aux batteries et/ou aux charges CC doit être calculée par rapport aux courants maximaux pouvant circuler dans le circuit connecté. Utilisez un câblage ayant une âme suffisante pour correspondre au courant nominal maximal du circuit. -
Page 11: Installation
Lynx Power In 5. Installation 5.1. Raccordements mécaniques 5.1.1. Caractéristiques de connexion des modules Lynx Le module Lynx s’ouvre en dévissant les deux vis du cache. Les contacts sur le côté gauche sont recouverts d’un manchon en caoutchouc qui peut être retiré. -
Page 12: Connexions Électriques
Lynx Power In Figure 2. Séquence de connexion lors du branchement de deux modules Lynx M8 bolt Lynx module M8 Spring washer M8 Washer Lynx module Positionnement correct de la rondelle M8, de la rondelle à ressort et du boulon. - Page 13 Pour atteindre les connexions négatives, relevez les séparateurs du câble noir vers le haut. Les séparateurs de câble noirs peuvent être retirés temporairement en tirant du Lynx Power In sur un angle légèrement sur le côté si un meilleur accès est nécessaire.
-
Page 14: Connexions Positives
Débranchez tous les câbles positifs de la batterie avant de les raccorder au modules Lynx. Vous éviterez ainsi des courts-circuits accidentels. Connectez tous les fils positifs. Allumez le système Lynx en branchant le(s) pôle(s) positif(s) de la batterie. Connexion des fils positifs du Lynx Power In Page 12 Installation... -
Page 15: Mise En Service Du Lynx Power In
Lynx Power In 6. Mise en service du Lynx Power In. Mise en service du Distributeur Lynx Séquence de branchement : • Vérifiez la polarité de tous les câbles de CC • Vérifiez la section efficace de tous les câbles de CC •... -
Page 16: Dépannage Et Assistance
Lynx Power In 7. Dépannage et assistance Consultez ce chapitre en cas de comportement étrange de l’appareil ou si vous suspectez une défaillance du produit. Le processus de dépannage et assistance consiste d’abord à consulter les problèmes les plus habituels listés dans ce chapitre. -
Page 17: Garantie
Victron Energy ne sera pas responsable des dommages collatéraux survenant de l’utilisation de ce produit. Aux termes de cette garantie limitée, la responsabilité maximale de Victron Energy ne doit pas dépasser le prix d’acquisition actuel du produit. -
Page 18: Spécifications Techniques Du Lynx Power In
Lynx Power In 9. Spécifications techniques du Lynx Power In Puissance Plage de tension 9 – 60 VCC Intensité nominale 1000 A Raccordements Barre omnibus Physique Matériau du boitier Dimensions du boitier (H x L x P) 290 x 170 x 80 mm Poids de l’unité... -
Page 19: Annexe
Lynx Power In 10. Annexe Page 17 Annexe...
