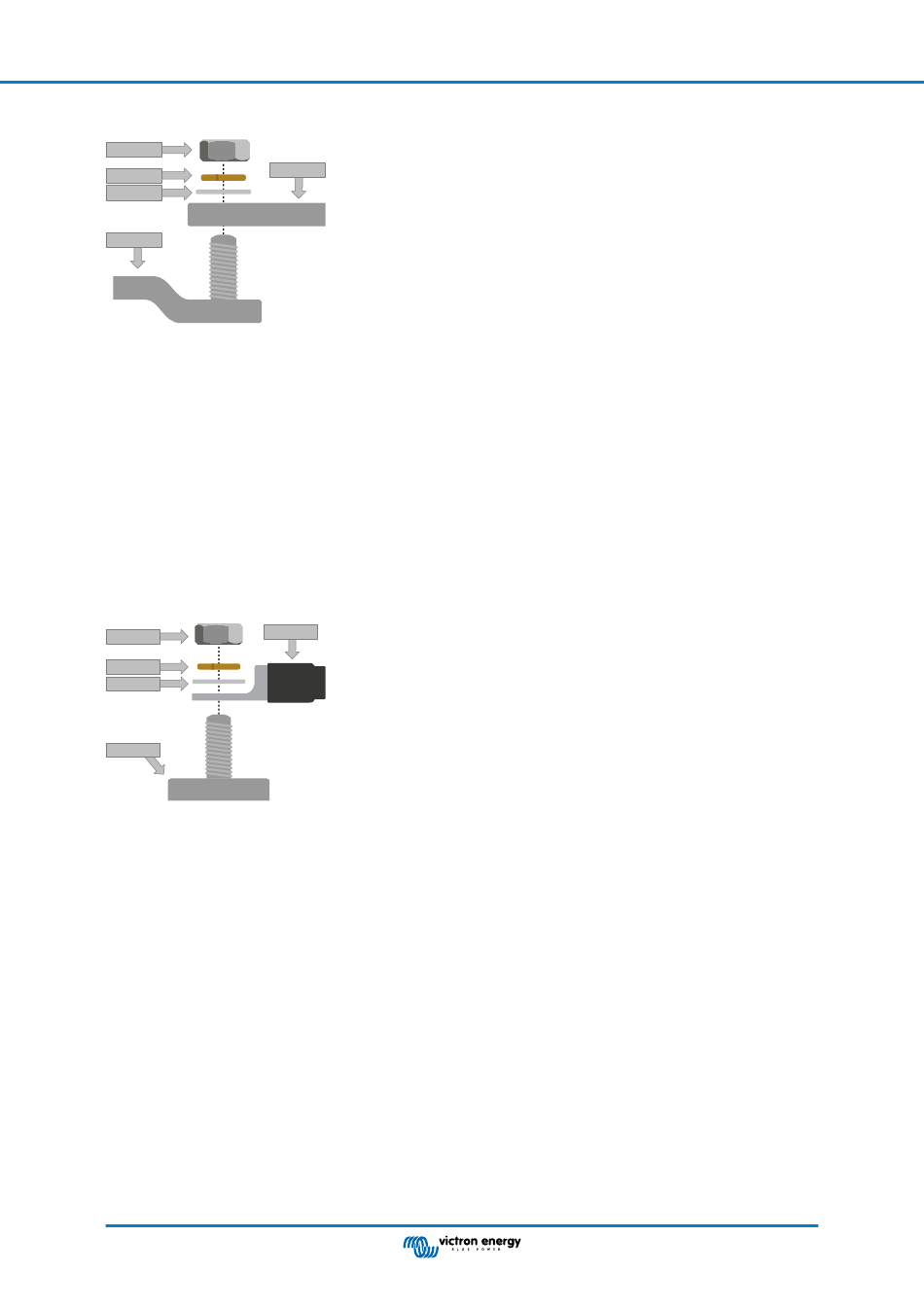

Figure 2. Séquence de connexion lors du branchement de deux modules Lynx
M8 bolt
M8 Spring washer
M8 Washer
Lynx module
Positionnement correct de la rondelle M8, de la rondelle à ressort et du boulon.
5.2. Connexions électriques
5.2.1. Connectez les câbles CC
Ce chapitre peut ne pas s'appliquer si le module Lynx est raccordé à d'autres modules Lynx, comme cela peut être le cas pour le
Lynx Smart BMS ou le Lynx Shunt VE.Can.
Pour toutes les connexions CC, les consignes suivantes s'appliquent :
• Tous les câbles et fils branchés au module Lynx doivent être équipés de cosses M8.
• Vérifiez le positionnement correct de la cosse du câble, de la rondelle, de la rondelle à ressort et du boulon sur chaque écrou
lors du branchement du câble au boulon.
• Serrez les écrous avec un couple de 14 Nm.
Figure 3. Séquence correcte pour le montage des fils CC.
Cable lug
M8 bolt
M8 Spring washer
M8 Washer
Lynx module
Positionnement correct de la rondelle M8, de la rondelle à ressort et du boulon.
5.2.2. Connexions négatives et à la terre
Connectez le fil de terre
Ceci ne s'applique que si le système requiert une connexion à la terre. Il ne doit y avoir qu'une seule connexion à la terre par
système. La connexion à la terre doit être effectuée après le Lynx Smart BMS, le Lynx Shunt VE.Can ou le shunt de la batterie.
Pour davantage de renseignements concernant la mise à la terre du système, consultez le livre
Page 10
Lynx Power In
Lynx module
Câblage Illimité.
Installation
