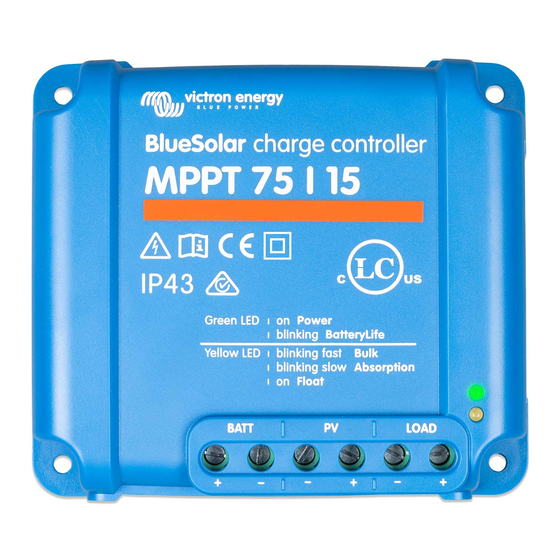

Victron energy BlueSolar MPPT 75/15 Manuel
Masquer les pouces
Voir aussi pour BlueSolar MPPT 75/15:
- Mode d'emploi (101 pages) ,
- Manuel (86 pages) ,
- Manuel (65 pages)
Publicité
Liens rapides
Publicité
Manuels Connexes pour Victron energy BlueSolar MPPT 75/15
Sommaire des Matières pour Victron energy BlueSolar MPPT 75/15
- Page 1 Manual Handleiding Manuel Anleitung Manual Användarhandbok BlueSolar charge controller MPPT 75/15...
- Page 2 1 Description générale 1.1 Suivi ultra rapide du MPPT Quand l'intensité lumineuse change constamment, en particulier si le ciel est nuageux, un algorithme MPPT rapide améliorera la collecte d'énergie jusqu'à 30 % par rapport aux contrôleurs de charge PWM (modulation de largeur d'impulsion), et jusqu'à 10 % par rapport aux contrôleurs MPPT plus lents.
- Page 3 1.6 Reconnaissance automatique de la tension de batterie Le MPPT 75/15 s'adapte automatiquement à un système de 12 V ou 24 V. 1.7 Chargement en trois étapes Le contrôleur de charge BlueSolar MPPT est configuré pour un processus de charge en trois étapes : Bulk –...
- Page 4 2 Instructions de sécurité Risque d'explosion due aux étincelles Risque de décharge électrique Il est conseillé de lire attentivement ce manuel avant d'installer et d'utiliser le produit. Cet appareil a été conçu et testé conformément aux normes internationales. L'appareil doit être utilisé uniquement pour l'application désignée. Installer l'appareil dans un environnement protégé...
- Page 5 3. Installation 3.1 Généralités Montage vertical sur un support ininflammable, avec les bornes de puissance dirigées vers le bas. Montage près de la batterie, mais jamais directement dessus (afin d'éviter des dommages dus au dégagement gazeux de la batterie). Utilisez des câbles avec une section efficace de 6 mm². Ils ne doivent pas mesurer plus de 5 m de long.
- Page 6 3.3.2. Pont entre la broche 3 et la broche 4 : conventionnel (voir 1.2.1.) Déconnexion de la charge en cas de tension réduite : 11,1V ou 22,2V Reconnexion automatique de la charge : 13,1V ou 26,2V 3.3.3. Pont entre la broche 2 et la broche 3 : conventionnel (voir 1.2.1.) Déconnexion de la charge en cas de tension réduite : 11,8 V ou 23,6 V Reconnexion automatique de la charge : 14V ou 28V 3.4 LED...
- Page 7 3,7 Information relative à la charge de batterie Le contrôleur de charge démarre un nouveau cycle de charge chaque matin dès que le soleil commence à briller. La durée maximale de la période d'absorption est déterminée par la tension de batterie mesurée juste avant que le chargeur solaire ne démarre le matin : Tension de batterie Vb Durée maximale d'absorption...
- Page 8 4. Dépannages Problème Cause possible Solution possible Connectez le système PV Connexion PV inversée Le chargeur ne marche correctement Pas de fusible inséré Insérer un fusible de 20 A Connectez correctement la Fusible grillé Connexion de batterie inversée batterie Remplacez le fusible Raccordement défectueux de la Vérifiez la connexion de la batterie batterie...
- Page 9 5 Spécifications Contrôleur de charge BlueSolar MPPT 75/15 Tension de la batterie Sélection automatique 12/24 V Courant de batterie maximal 15 A Puissance maximale PV, 12V 1a, b) 200 W (MPPT plage de 15 V à 70 V) Puissance maximale PV, 24V 1a, b) 400 W (MPPT plage de 30 V à...
- Page 10 Figure 1a: configuration pins Figure 1b: pin numbering...
- Page 11 Figure 2: Battery management options EN: No bridge: BatteryLife algorithm NL: Geen brug: BatteryLife algoritme FR: Pas de pont : Algorithme BatteryLife DE: Keine Überbrückung: BatteryLife Algorithmus ES: Ningún puente: algoritmo BatteryLife SE: Ingen brygga: BatteryLife-algoritm EN: Bridge between pin 3 and 4: Low voltage disconnect: 11.1V or 22.2V Automatic load reconnect: 13.1V or 26.2V NL: Brug tussen pin 3 en 4:...
- Page 12 Figure 3: Power connections...
- Page 13 Figure 4: The Victron inverters model Phoenix 12/800, 24/800, 12/1200 and 24/1200 can be controlled by connecting the right side connection (1) of the inverter remote control directly to the solar charger load output Figure 5: For the Victron inverters model Phoenix 12/180, 24/180, 12/350, 24/350, the Phoenix Inverter C models and the MultiPlus C models an interface cable (1) is needed: the Inverting remote on-off cable (article number ASS030550100)
