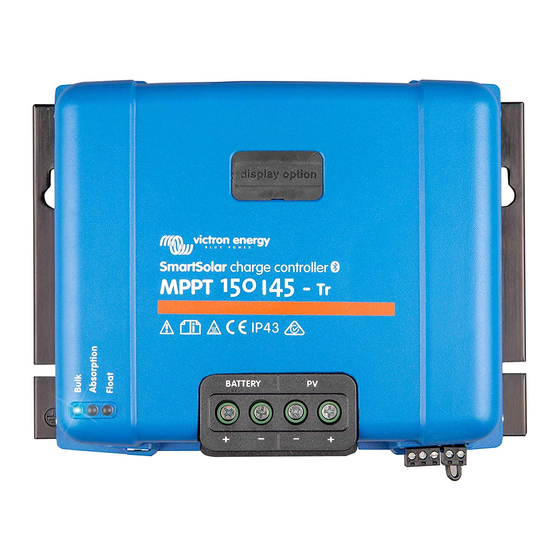

Victron energy BlueSolar MPPT 150/45-Tr Mode D'emploi
Masquer les pouces
Voir aussi pour BlueSolar MPPT 150/45-Tr:
- Mode d'emploi (143 pages) ,
- Manuel (103 pages) ,
- Mode d'emploi (89 pages)
Manuels Connexes pour Victron energy BlueSolar MPPT 150/45-Tr
Sommaire des Matières pour Victron energy BlueSolar MPPT 150/45-Tr
- Page 1 Manual Handleiding Manuel Anleitung Manual Användarhandbok BlueSolar charge controllers MPPT 150/45-Tr MPPT 150/45-MC4 MPPT 150/60-Tr MPPT 150/60-MC4 MPPT 150/70-Tr MPPT 150/70-MC4...
-
Page 2: Description Générale
1 Description générale 1.1 Tension PV jusqu’à 100 V Le contrôleur de charge peut charger une batterie de tension nominale inférieure depuis un champ de panneaux PV de tension nominale supérieur. Le contrôleur s'adaptera automatiquement à une tension de batterie nominale de 12 ou 24 V. 1.2 Localisation ultra rapide du point de puissance maximale (MPPT - Maximum Power Point Tracking). -
Page 3: Reconnaissance Automatique De La Tension De Batterie
utilise ces mesures pour optimiser ses paramètres de charge. La précision des données qu'il transmet améliorera l'efficacité de la recharge de la batterie, et cela permettra de prolonger la durée de vie de batterie (Clé électronique Bluetooth Smart-VE.Direct nécessaire). Sinon, une communication Bluetooth peut être établie entre un contrôleur de batterie de BMV-712 et une sonde de température de batterie et le contrôleur de charge solaire. -
Page 4: Allumage/Arrêt À Distance
1.10.3. Float Au cours de cette étape, la tension float est appliquée à la batterie pour la maintenir en état de charge complète. 1.10.4. Égalisation Voir section 3.8. 1.11 Allumage/arrêt à distance Le MPPT 150/45 peut être contrôlé à distance par un câble non inverseur d'allumage/arrêt à... - Page 5 Venus GX Color Control MPPT Control...
-
Page 6: Instructions De Sécurité Importantes
2. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES CONSERVER CES INSTRUCTIONS - Ce manuel contient des instructions importantes qui doivent être suivies lors de l'installation et de la maintenance. Risque d'explosion due aux étincelles Risque de décharge électrique ● veuillez lire attentivement ce manuel avec d'installer et d'utiliser le produit. - Page 7 ● En plus de ce manuel, le manuel de fonctionnement ou de réparation du système doit inclure un manuel de maintenance de batterie applicable au type de batteries utilisées. ● Utiliser un câble souple en cuivre à brins multiples pour la batterie et les connexions PV.
-
Page 8: Généralités
3. Installation ATTENTION : ENTRÉE CC NON ISOLÉE PAR RAPPORT AU CIRCUIT DE LA BATTERIE MISE EN GARDE : POUR UNE COMPENSATION DE TEMPÉRATURE CORRECTE, LES CONDITIONS AMBIANTES DU CHARGEUR ET DE LA BATTERIE NE DOIVENT PAS DIFFÉRER DE PLUS OU MOINS 5°C. 3.1 Généralités ●... -
Page 9: Mise À La Terre
3.2 Mise à la terre ● Mise à la terre de la batterie : le chargeur peut être installé sur un système de masse négative ou positive. Remarque : n'installez qu'une seule connexion de mise à la terre pour éviter le dysfonctionnement du système. ●... - Page 10 Par exemple : Batterie de 24 V et panneaux polycristallins ou monocristallins ● Nombre minimal de cellules en série : 72 (2 panneaux de 12 V en série ou 1 panneau de 24 V). ● Nombre de cellules recommandé pour la meilleure efficacité du contrôleur : 144 cellules (4 panneaux de 12 V ou 2 panneaux de 24 V en série).
-
Page 11: Configuration Du Contrôleur
3.5. Configuration du contrôleur Algorithme de charge entièrement programmable (Voir la section Logiciels de notre site Web) et huit algorithmes préprogrammés, pouvant être sélectionnés avec un interrupteur rotatif : Type de batterie suggéré Égal. V Absorption Float dV/dT @%Ino mV/°C Batterie à... - Page 12 Un code binaire LED aide à déterminer la position de l'interrupteur rotatif. Après avoir changé la position de l'interrupteur rotatif, les LED clignoteront pendant 4 secondes de la manière suivante : Position de Fréquence du l’Interrupteur Bulk Float clignotement rapide lente lente lente...
-
Page 13: Information Relative À La Charge De Batterie
Situations d'erreur LEDs Bulk Absorption Float Température du chargeur trop élevée Surintensité du chargeur Surtension du chargeur Erreur interne (*3) Note (*3) : Par ex. données de configuration et/ou étalonnage perdues, problème de sonde de courant. - Page 14 dessous du seuil, « le courant de queue ». La valeur du courant de queue par défaut est de 2 A. Les paramètres par défaut (tension, multiplicateur de la durée d'absorption et le courant de queue) peuvent être modifiés avec l'application VictronConnect (Clé...
-
Page 15: Égalisation Automatique
charge supplémentaire (par ex. alternateur) ou une charge consommatrice sur les batteries. Ceci est un problème intrinsèque à l'algorithme par défaut. Cependant, dans la plupart des cas, c'est toujours mieux qu'une durée d'absorption fixe en dépit des autres sources de charge ou de l'état de batterie. Il est possible d'ignorer l'algorithme de la durée d'absorption par défaut en paramétrant une durée d'absorption fixe lorsque vous programmez le contrôleur de charge solaire. - Page 16 Si l'égalisation automatique est activée, la charge d'absorption sera suivie d'une période de courant constant limité par la tension. Le courant est limité à 8 % ou 25 % du courant Bulk. Le courant Bulk est le courant de charge nominal sauf si un courant maximal plus faible a été...
-
Page 17: Guide De Dépannages
4. Guide de dépannages Problème Cause possible Solution possible Le chargeur Connectez le système PV Connexion PV inversée ne marche correctement Fusible sauté non Connexion inversée de remplaçable. batterie Retour à VE pour réparation La batterie Raccordement Vérifiez la connexion de la n'est pas défectueux de la batterie... -
Page 18: Caractéristiques
5. Caractéristiques MPPT MPPT Contrôleur de charge BlueSolar MPPT 150/45 150/60 150/70 12/24/48V Sélection automatique (36V: sélection Tension de la batterie manuelle) Courant de batterie maximal Puissance nominale PV, 12V 1a, b) 650W 860W 1000W Puissance nominale PV, 24V 1a, b) 1300W 1720W 2000W... - Page 19 Figure 1: Power connections...
- Page 20 MPPT 150 I 45/60/70 – MC4/Tr dimensions...
- Page 23 Serial number: Version : 13 Date : September 2 , 2019 Victron Energy B.V. De Paal 35 | 1351 JG Almere PO Box 50016 | 1305 AA Almere | The Netherlands General phone : +31 (0)36 535 97 00 E-mail : sales@victronenergy.com...
