INSTALLAZIONE (10011487)

1. La distanza tra il piano di cottura e il bordo inferiore della cappa aspirante
deve essere di almeno 65 cm (v. immagine 1).
2. Una volta definita l'altezza, montare l'ancoraggio nella posizione
corrispondente. È necessario realizzare i fori (utilizzando un trapano, punte
adeguate, tasselli e viti) e poi fissare l'ancoraggio alla parete con le viti. Dopo
aver fissato l'ancoraggio, montare la staffa interna per la copertura della
canna seguendo un simile procedimento (v. immagine 2). Si prega di rispettare
la distanza corretta (misurare la distanza), dato che la copertura della canna
dovrà poi essere fissata alla staffa.
3. Si prega di fissare la staffa esterna per la copertura della canna sul lato
esterno della copertura e controllare che la copertura della canna interna
possa essere mossa liberamente in altezza. Installare poi il tubo estensibile e
la copertura della canna alla cappa. V. immagine 3.
4. Posizionare la cappa sull'ancoraggio (v. immagine 4).
5. Impostare l'altezza giusta della copertura della canna interna, in modo che le
staffe siano in corrispondenza e procedere al fissaggio. In seguito è possibile
fissare la cappa con viti di sicurezza (v. immagine 5).
Nota: si prega di tenere presente che ci sono due tappi di sicurezza sul lato
posteriore del dispositivo.

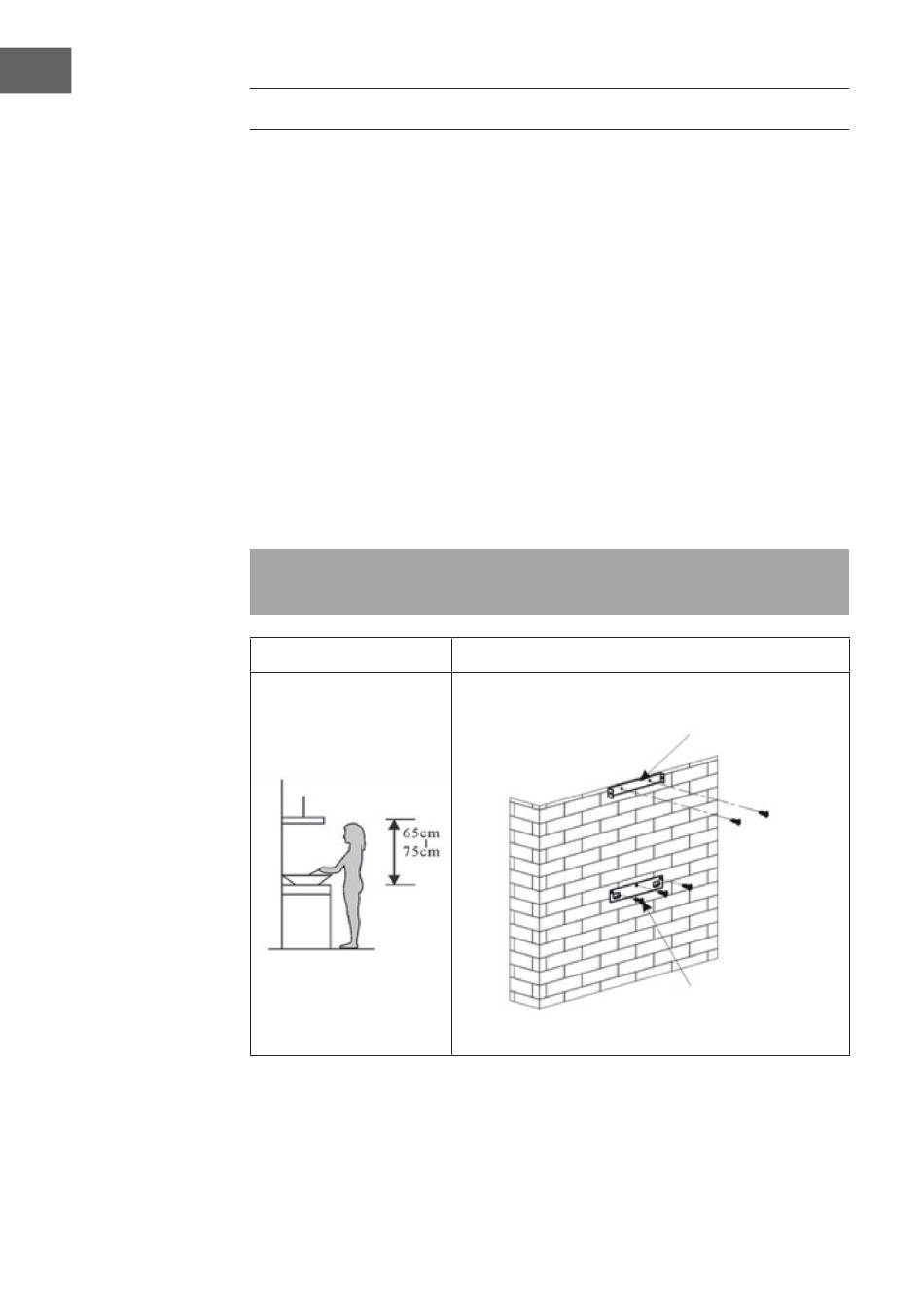

1 2
Staffa per la copertura della canna
Ancoraggio
