AXIS T99A11 Positioning Unit 24 V AC/DC
Conexión de los cables

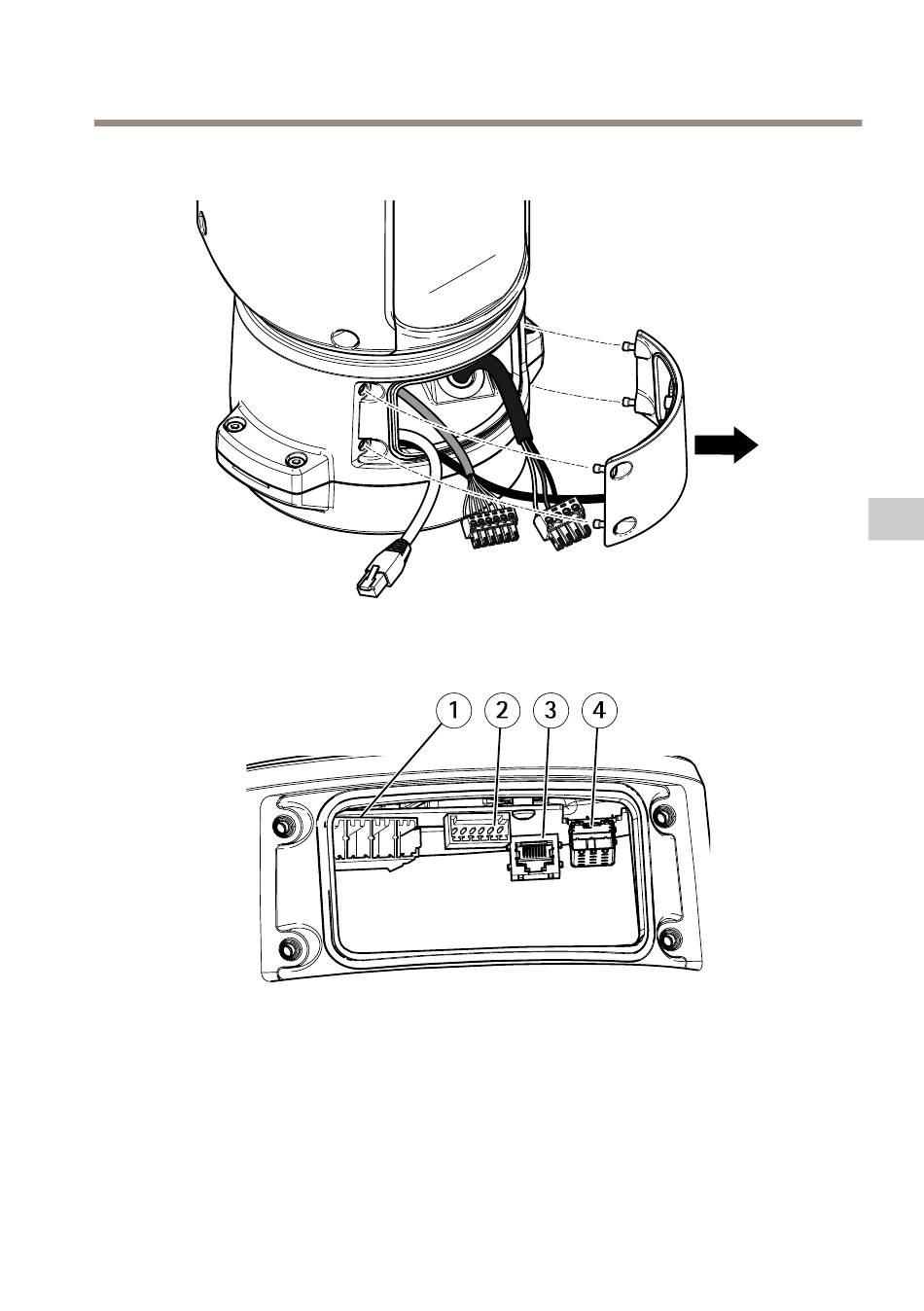

1. Afloje los cuatro tornillos (T20) de la tapa de la base y retírela.
1
Conector de entrada de corriente
2
Conector de E/S
3
Conector RJ45
4
Ranura SFP para módulo SFP (módulo SFP no incluido)
2. Conecte la red (fibra óptica o RJ45), la E/S y los cables de alimentación. Para obtener
más información sobre las opciones de conectividad de la red, consulte Instalación del
enlace de red en la página 144.
145
ES
