Description du produit
Il existe une dépendance linéaire entre l' a bsorption de la lumière et la concentration de la
substance absorbante :
A = -log(T) = ε
.
c
.
OPL
T = I/I
0
T ... Transmission
I ... Intensité de la lumière reçue par le détecteur
I
... Intensité de la lumière transmise par la source lumineuse
0
A ... Absorption
ε ... Coefficient d' e xtinction
c ... Concentration
OPL ... Longueur du trajet optique
Une source lumineuse émet un rayonnement à travers le produit et le rayonnement transmis
est mesuré par le détecteur.
Un séparateur de faisceau sépare la lumière en deux faisceaux. L' u n des faisceaux est utilisé
pour mesurer alors que l' a utre sert de référence pour compenser les particules, les bulles et le
vieillissement de la lampe.
Une fois que la lumière a passé un filtre sélecteur de longueur d' o nde, son intensité est
déterminée par une photodiode et convertie en courant photoélectrique.
La conversion finale en unités d' a bsorption (AU, OD) se fait dans le transmetteur.
1
2

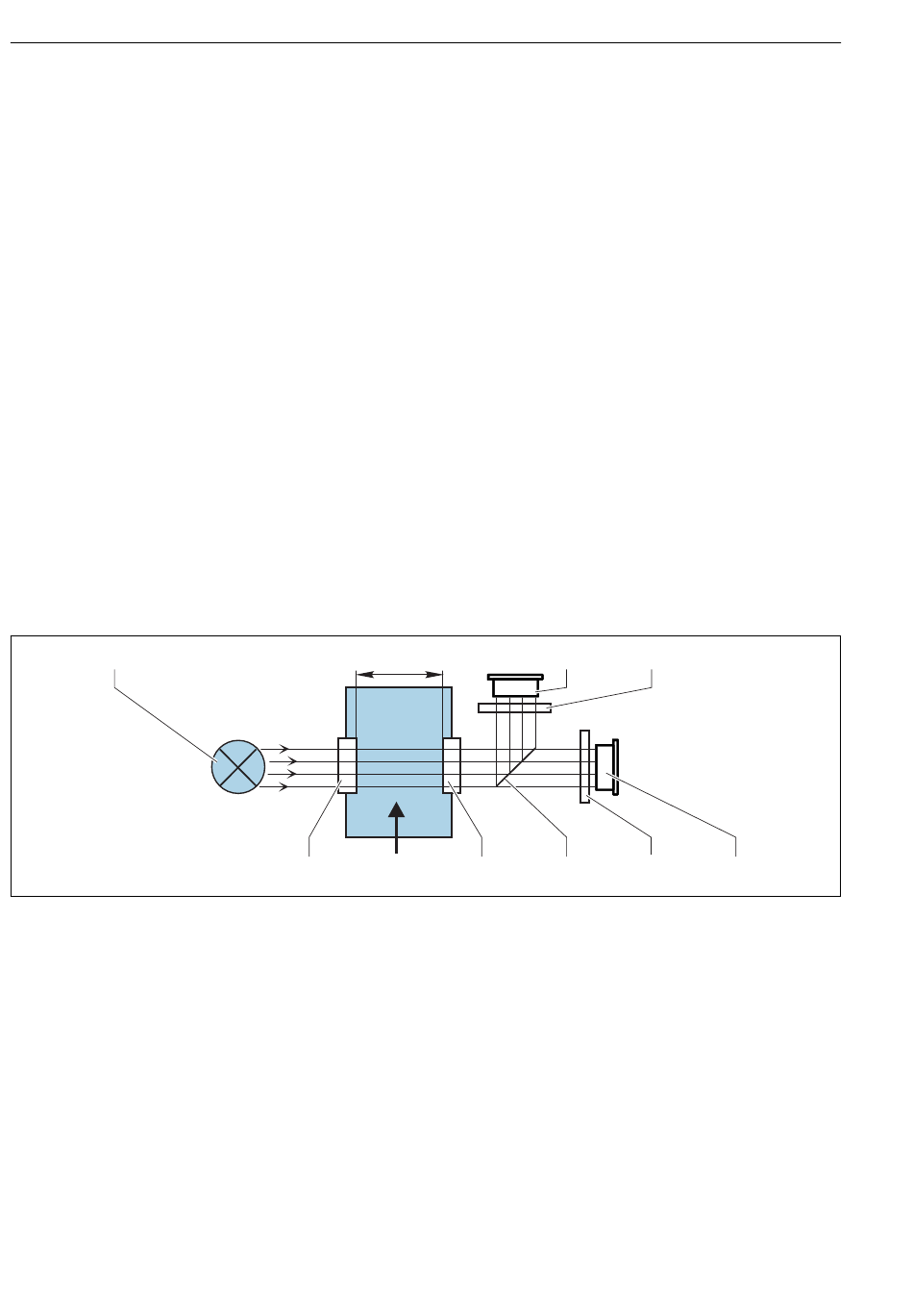

Mesure de l' a bsorption (double longueur d' o nde) avec référence
1
Source lumineuse
2
Détecteur de référence
3
Filtre de référence
4
Détecteur de mesure
5
Filtre de mesure
6
Séparateur de faisceau
7
Fenêtres optiques
8
Ecoulement du produit
8
OPL
7
8
7
2
3
6
5
4
Endress+Hauser
OUSAF22
A0029408
