GEBRAUCHSANLEITUNG
`
SP-AR-1500-B-iE & SP-AR-1500-W-iE-IM-INT-V05.indb 1
SP-AR-1500-B-iE & SP-AR-1500-W-iE-IM-INT-V05.indb 1

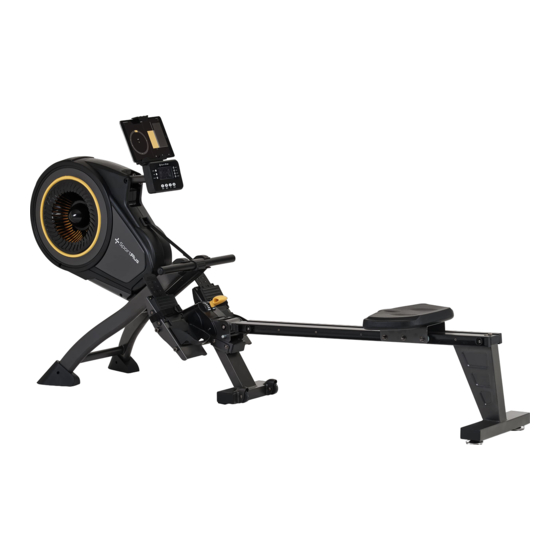

TURBINEN-RUDERMASCHINE
TURBINE ROWER
MODE D'EMPLOI
RAMEUR TURBINE
MANUALE UTENTE
REMO DE TURBINA
MANUAL DE INSTRUCCIONES
VOGATORE A TURBINA
USER MANUAL
SP-AR-1500-B-iE
SP-AR-1500-W-iE
19/08/2021 6:41:23 pm
19/08/2021 6:41:23 pm
DE
GB
FR
IT
ES
