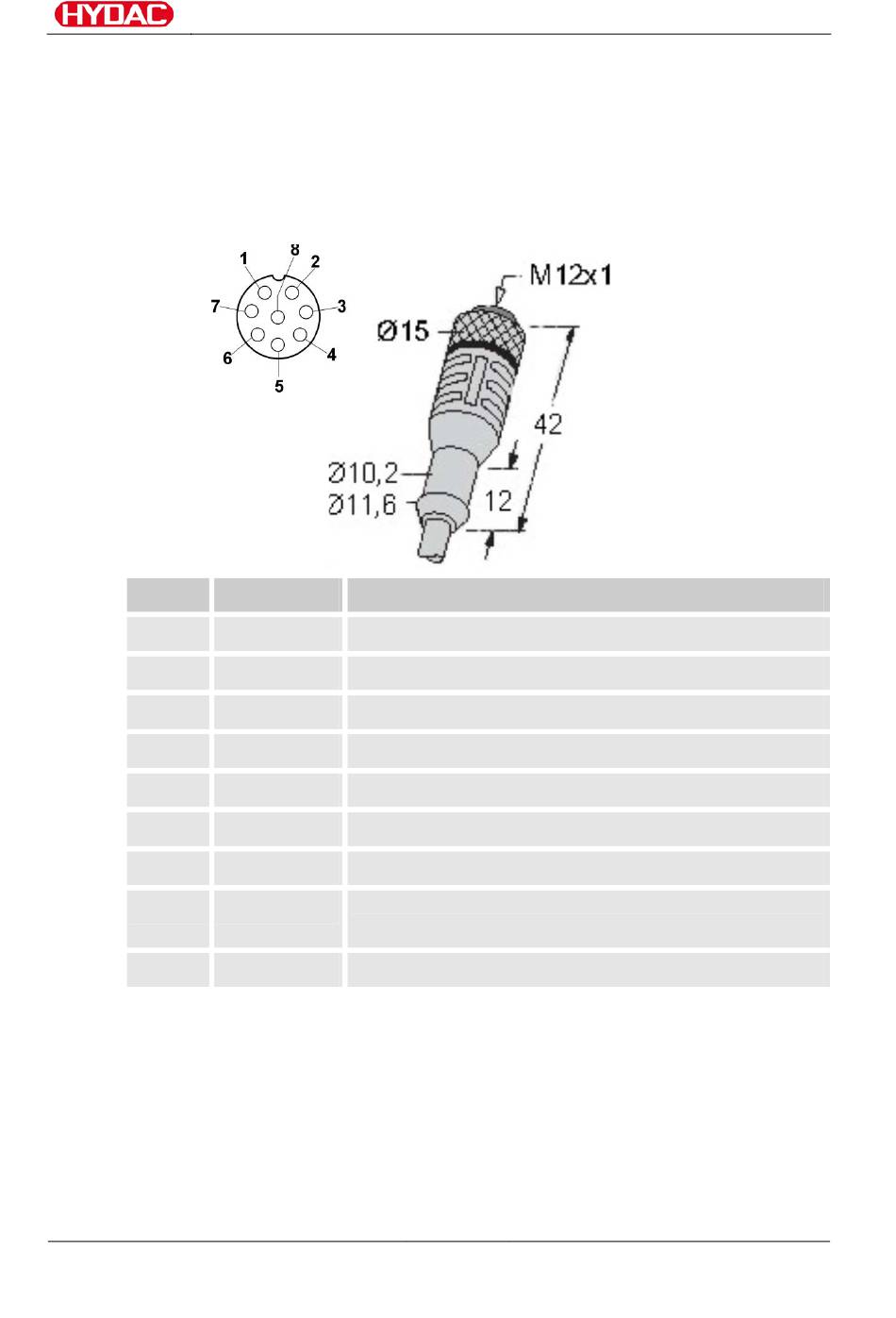

Câble de raccordement - affectation / code couleur
Vous trouverez dans la liste des accessoires page 119 les câbles de
raccordement nécessaires en plusieurs longueurs avec un connecteur
(M12x1 à 8 pôles, selon DIN VDE 0627) et une extrémité ouverte.
Le tableau suivant indique le code couleur du câble accessoire HYDAC :
Pin
Couleur
1
blanc
2
brun
3
vert
4
jaune
5
gris
6
rose
7
bleu
8
Rouge
Boîtier
-
ContaminationSensor CS1000
BeWa CS1000 3764916d 300 fr 2017-09-25.docx
Raccordement électrique du capteur
Liaison pour
Alimentation en tension 9 ... 36 V DC
Sortie analogique + (active)
GND Alimentation en tension
GND ANALOGIQUE/SORTIE DE COMMUTATION
HSI (HYDAC Sensor Interface)
RS485 +
RS485 -
Sortie de commutation (passive, contact
normalement ouvert)
Blindage
