Rev. 03.2008 - Notice d'Installation
Page 13

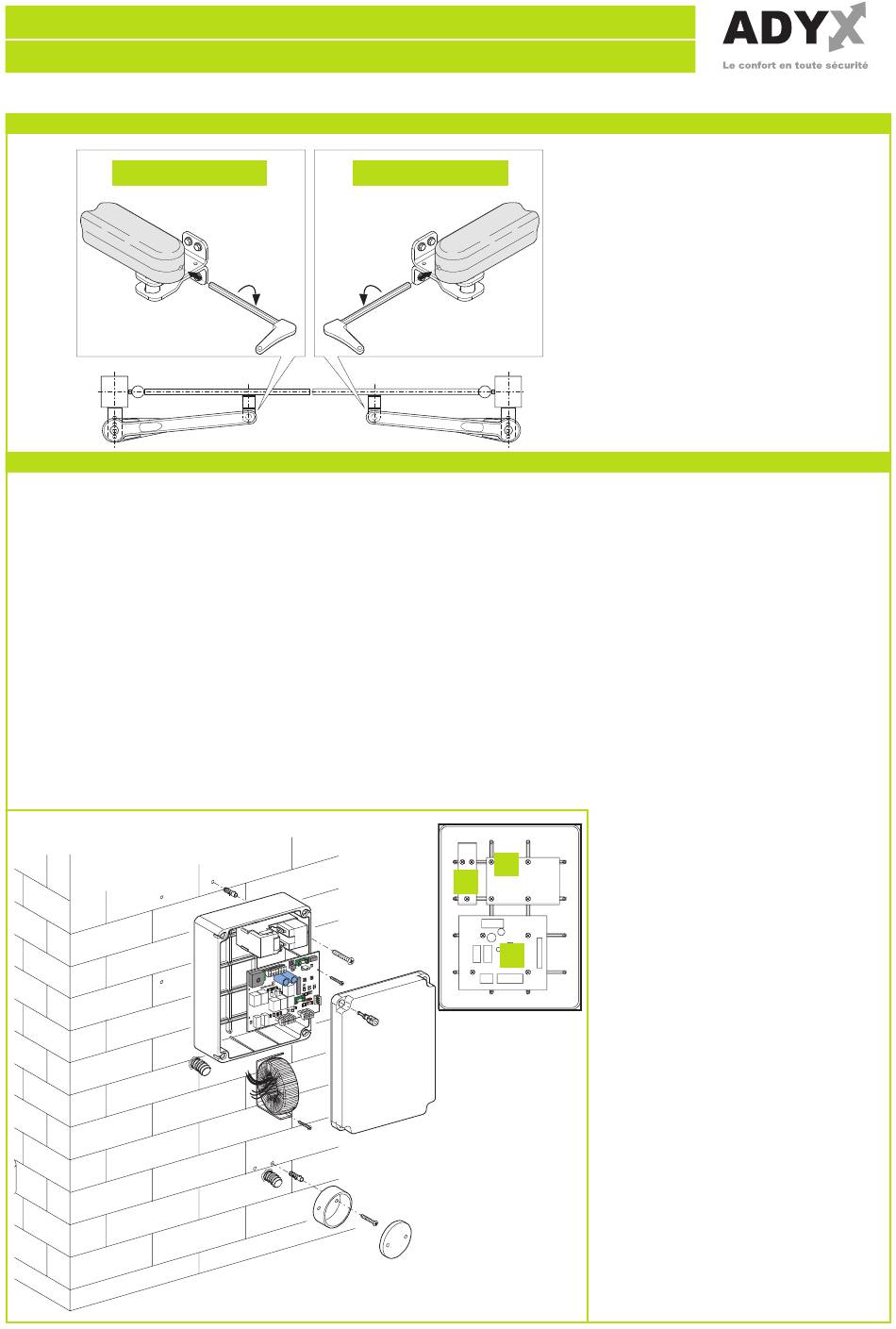

3.3.9 VERROUILLAGE OPÉRATEURS
VERROUILLER
3.4 INSTALLATION DE L'ARMOIRE ÉLECTRONIQUE
Pour fixer les différents composants à l'intérieur du boîtier étanche, procéder comme suit:
1- Fixer le support du transformateur toroïdal dans la position (A) avec 3 vis autotaraudeuses Ø4,2x13
(fournies) en positionnant les entretoises fournies entre le support du transformateur et les guides du
boîtier étanche.
2- Fixer le transformateur au support avec 2 colliers (fournis).
3- Si l'on a prévu l'utilisation des batteries tampon (en option), fixer le support correspondant dans la position
(B) avec 2 vis autotaraudeuses Ø3,5x9,5 fournies à visser dans les trous de croisement des guides du
boîtier.
4- Introduire les batteries dans leur support.
5- Fixer la centrale dans la position (C) avec les 4 vis autotaraudeuses Ø4,2x13 fournies, en positionnant
les entretoises fournies entre la centrale et les guides du boîtier.
Monter, avec 4 tasseaux en plastique ø 6 et les vis de fixation correspondantes (non fournies), le boîtier
de l'armoire (à laquelle on connectera tous les accessoires et générateurs d'impulsions) du côté du portail
par lequel arrive le courant 230V (à connecter au transformateur toroïdal pour le transformer en 12V) et à
proximité de l'opérateur.
VERROUILLER
B
A
C
Fermer et plaquer les 2 opérateurs
patte et les verrouiller comme
indiqué ci-contre.
L'opérateur est irréversible,
éviter par conséquent toute
entative d'actionnement manuel
des vantaux.
Amener les câbles électriques
dans la partie inférieure du
caisson en utilisant des gaines
rigides et/ou flexibles ainsi que
des raccords spécifiques.
Veiller à laisser les câbles à
l'intérieur du boîtier suffisamment
longs pour la réalisation des
câblages.
Fixer deux boîtes de dérivation
(non fournies) étanches (IP 55),
une par opérateur, pour pouvoir
les câbler.
Utiliser des barrettes de câblage
à 12 bornes (non fournies).
Siliconer les entrées du câble de
l'opérateur.
R e m a r q u e :
p o u r
fonctionnement correct de
l'installation, ne modifier ni
allonger pour aucune raison les
cables des operateurs.
Tenir d'abord compte du montage
des boîtes de dérivation.
u n
