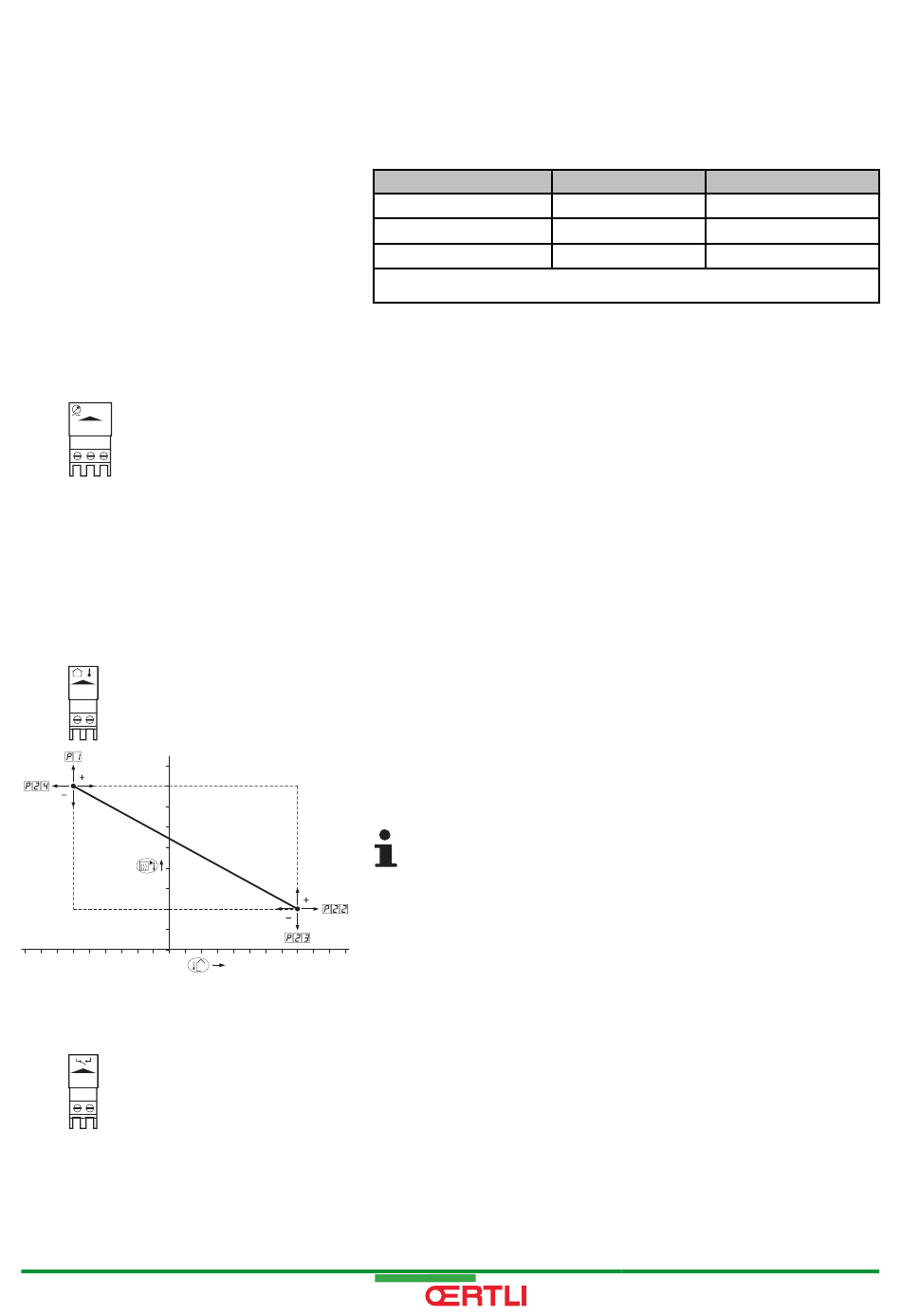

GSR 330 Condens - GSR 330 DUO Condens
Wps
0 S +
0 S +
R000310-A
Tout
Tout
R000311-A
90
70
50
30
10
-20 -10 0
Gps
Gps
R000312-A
020812 - 7600545-02
F
10 20
T003800-A
Le signal 0 - 10 V module la puissance de la chaudière. Dans ce cas,
les valeurs minimales et maximales sont limitées. La puissance
minimale est liée à la profondeur de modulation de la chaudière. La
puissance varie entre les valeurs minimales et maximales sur la base
de la valeur déterminée par le régulateur.
Signal d'entrée (V)
(1)
0 - 2,0
(1)
2,0 - 2,2
(1)
2,0 - 10
(1) Dépend de la profondeur de modulation minimale (régime préréglé, standard
20%)
n Sonde pression hydraulique (Wps)
Le capteur de pression hydraulique enregistre la pression en eau et
fait en sorte que la chaudière bascule en mode sécurité lorsque la
pression minimale d'eau est atteinte. Pour activer la fonction de
blocage, il est nécessaire de régler une pression minimale via le
paramètre p"8. Raccordez le capteur de pression hydraulique aux
bornes Wps du bornier.
0 = Terre ou neutre de l'alimentation
S = Signal ou sortie du capteur
+ = Tension d'alimentation
n Raccordement de la sonde extérieure (Tout)
Une sonde extérieure peut être raccordée sur les bornes (Tout) du
connecteur de raccordement (Accessoire). Avec un thermostat
marche/arrêt, la chaudière régulera la température en fonction du
réglage de la courbe de chauffe interne.
Si une sonde extérieure est raccordée, il est possible d'adapter la
courbe de chauffe. Le réglage peut être modifié à l'aide des
paramètres p1, p"2, p"3 et p"4.
Un régulateur OpenTherm peut également utiliser cette
sonde extérieure. Dans ce cas, la courbe de chauffe
souhaitée doit être réglée sur ce régulateur.
n Pressostat gaz minimum (Gps)
Un pressostat gaz minimum veille à ce que la chaudière se bloque
lorsque la pression d'alimentation gaz est trop faible. Vérifier le
réglage du commutateur de pression Gps pour la pression minimale
du gaz. (Voir tableau ci-après). Raccorder le pressostat gaz minimum
sur les bornes Gps du connecteur de raccordement. La présence du
pressostat gaz minimum doit être activée par l'intermédiaire du
paramètre de réglage p29.
Puissance (%) Description
0 - 20
20 - 22
20 - 100 Puissance souhaitée
4. Installation
Chaudière éteinte
Hystérésis
