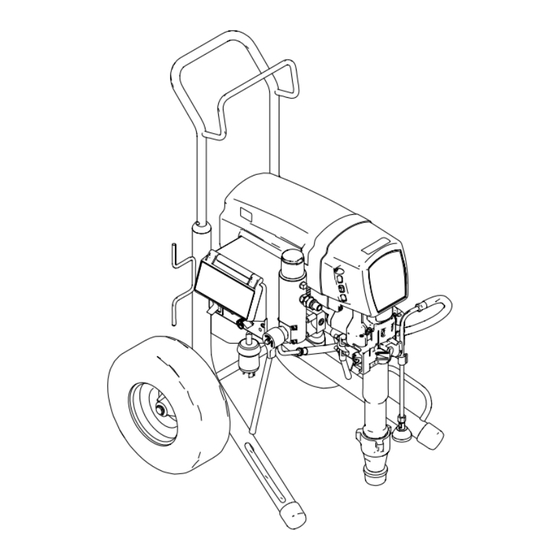

Graco Mark X Fonctionnement

Graco Mark X Fonctionnement

Pulvérisateurs électriques sans air
Masquer les pouces Voir aussi pour Mark X:

Publicité

Liens rapides

Télécharger ce manuel
Fonctionnement
Pulvérisateurs électriques
sans air Mark X
Pour la pulvérisation portable sans air de peintures et revêtements pour bâtiments.
Uniquement à usage professionnel.
Pression maximum de service de 22,7 MPa (227 bars, 3300 psi)
INFORMATIONS IMPORTANTES DE SÉCURITÉ
Veuillez lire tous les avertissements et instructions
contenus dans ce manuel et dans tous les manuels
connexes. Conservez ces instructions.
Manuels connexes :
3A2576
3A2577
310894
Mark X
3A2595A
ti18818a
FR

Publicité

loading

Manuels Connexes pour Graco Mark X

Sommaire des Matières pour Graco Mark X

  • Page 1 Fonctionnement Pulvérisateurs électriques 3A2595A sans air Mark X Pour la pulvérisation portable sans air de peintures et revêtements pour bâtiments. Uniquement à usage professionnel. Pression maximum de service de 22,7 MPa (227 bars, 3300 psi) INFORMATIONS IMPORTANTES DE SÉCURITÉ Veuillez lire tous les avertissements et instructions contenus dans ce manuel et dans tous les manuels connexes.
  • Page 2 Remarques ........19 Garantie standard de Graco ......20...
  • Page 3 Avertissements Avertissements Les avertissements suivants concernent la configuration, l'utilisation, la mise à la terre, l'entretien et la réparation de cet équipement. Le point d'exclamation signale une mise en garde générale et le symbole de danger fait référence à des risques inhérents aux procédures. Lorsque ces symboles apparaissent dans le texte du présent manuel, veuillez vous référer à...
  • Page 4 • Ce système est capable de produire une pression de 22,7 MPa (227 bars, 3300 psi). Utilisez des pièces de rechange ou accessoires Graco pouvant supporter une pression minimum de 22,7 MPa (227 bars, 3300 psi). •...
  • Page 5 Avertissements AVERTISSEMENT RISQUES EN LIEN AVEC UNE MAUVAISE UTILISATION DE L'ÉQUIPEMENT Toute mauvaise utilisation peut provoquer des blessures graves, voire mortelles. • N'utilisez pas l'appareil si vous êtes fatigué ou sous l'influence de médicaments, de drogue ou d'alcool. • Ne dépassez pas la pression de service ou la température maximum spécifiées pour le composant le plus sensible du système.
  • Page 6 Identification des composants Identification des composants ti18819a Écran numérique Pompe Interrupteur MARCHE/ARRÊT Verrouillage de la gâchette/du pistolet Commande de pression ™ Corps de palier / ProConnect Pulvériser/Amorcer Tuyau de vidange Filtre Unité / Étiquette de série 3A2595A...
  • Page 7 3 câbles pour qu'il soit branché dans une prise à 3 câbles • Le Mark X 240 V peut être branché dans une prise à 4 câbles par l'intermédiaire d'un adaptateur en queue de cochon monté comme suit par un électricien :...
  • Page 8 Mise à la terre Seaux Pour maintenir la continuité de la mise à la terre pendant le rinçage ou la décompression : maintenez fermement la partie métallique du pistolet pulvérisateur sur un côté du seau métallique mis à la terre. Actionnez Solvants et/ou liquides à...
  • Page 9 Procédure de décompression Procédure de décompression 4. Réduisez au maximum la pression. Actionnez le pistolet pour relâcher la pression. Cet équipement reste sous pression jusqu'à ce que la pression soit libérée manuellement. Pour éviter de sérieuses blessures provoquées par du fluide sous pression (comme des injections cutanées), des éclaboussures de fluide et des pièces en mouvement, exécutez la Procédure de décompression lorsque...
  • Page 10 Installation Installation 4. Serrez fermement. 1. Raccordez un flexible de 15m (50 pi.) Graco de type ti7541a sans air sur le pulvérisateur. Retirez le raccord d'adaptateur du flexible en 12,7mm (1/2 po.). Serrez 5. Actionnez fermement la gâchette du pistolet.
  • Page 11 Installation 9. Coupez l'alimentation électrique. 12. Placez la pompe dans un seau relié à la terre partiellement rempli de fluide de rinçage. Attachez le câble de mise à la terre sur le seau et à une vraie ti4265a prise de terre. Exécutez les étapes 1 à 5 de la section Démarrage pour rincer le pulvérisateur de l'huile d'entreposage laissée à...
  • Page 12 Démarrage Démarrage 5. Appuyez le pistolet contre un seau de rinçage métallique mis à la terre. Actionnez le pistolet et augmentez la pression du fluide de 1/2 tour. Rincez pendant 1 minute. 1. Tournez la commande de pression pour atteindre la pression la plus basse.
  • Page 13 Installation de la buse SwitchTip Installation de la buse SwitchTip 2. Tenez le pistolet perpendiculairement, à 25-30 cm (10-12 po.) de la surface à peindre. Faites des mouvements d'avant en arrière. Chevauchez de 50 %. Actionnez le pistolet avant de commencer les mouvements et relâchez-le avant de vous arrêter.
  • Page 14 Système de suivi numérique Système de suivi numérique ti13620a Fonctionnement du menu principal ti13604a Appuyez brièvement pour passer à l'affichage suivant. Appuyez et maintenez enfoncé (5 secondes) pour changer d'unité ou réinitialiser les données. Gallons par tâche (job) 1. Appuyez brièvement sur le bouton DTS pour passer à...
  • Page 15 Graco (les flexibles Graco sont conçus pour 5. Appuyez brièvement sur le bouton DTS. LAST absorber les pics de pression). CODE (dernier code) s'affiche puis vient le dernier code.
  • Page 16 Nettoyage Nettoyage 5. Tournez la vanne d'amorçage vers le bas en position de vidange et laissez le fluide de rinçage circuler jusqu'à ce qu'il soit clair. 1. Exécutez la Procédure de décompression (page 9), étapes 1 à 4. Retirez le garde-buse du pistolet.
  • Page 17 Nettoyage 9. Retirez les filtres du pistolet et du pulvérisateur, si 11. Essuyez le pulvérisateur, le flexible et le pistolet à existants. Nettoyez et inspectez. Installez les filtres. l'aide d'un chiffon imbibé d'eau ou de white spirit. ti2776a ti13454a 10. En cas de rinçage à l'eau, rincez à nouveau avec du white spirit ou du Pump Armor pour laisser un revêtement protecteur qui empêchera le gel ou la corrosion.
  • Page 18 Modèle 240V, A, Hz pour le maximum de (kW) gallon (3,8 litres) gpm (lpm) générateur la buse MARK X 16A, 60 5000 4,0 (3,0) 70 (19) 2,2 (8,3) 0,045 pièces principales du pulvérisateur en contact avec le Niveau de bruit produit...........
  • Page 19 Remarques Remarques 3A2595A...
  • Page 20 Graco garantit que tout l'équipement mentionné dans le présent document, fabriqué par Graco et portant son nom est exempt de défaut de matériel et de fabrication à la date de la vente à l'acheteur et utilisateur initial. Sauf garantie spéciale, élargie ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de douze mois à...
