5 Installation électrique
DANGER
Blessures corporelles
• Avant de réaliser les connexions, la borne de terre
protectrice externe doit être connectée au point de mise
à la terre local à l'aide d'un câble de terre de taille
appropriée – voir page 16.
• Le transmetteur n'étant pas équipé d'un commutateur,
il est nécessaire de doter l'installation finale d'un
dispositif d'isolement tel qu'un coupe-circuit ou un
interrupteur, conformément aux normes de sécurité
en vigueur localement. Celui-ci doit être installé
à proximité du transmetteur et être facilement
accessible à l'opérateur. Un marquage clair doit indiquer
qu'il s'agit du dispositif d'isolement du transmetteur.
• Avant de réaliser les raccordements, vérifiez que
l'alimentation, les relais, les circuits de contrôle sous
tension et les tensions de mode commun sont bien
coupés. Pour l'alimentation secteur, utilisez un câble
à 3 brins type 3A ; pour les connexions de relais, utilisez
un câble type 5A. Utilisez un câble type 105 °C (221 °F)
minimum et conforme à la norme CEI 60227 ou CEI 60245,
ou au National Electrical Code (NEC) pour les États-Unis
ou à l'Electrical Code pour le Canada. Les bornes
acceptent des câbles de 24 à16 AWG (0,2 à 1,5 mm
• Tous les raccordements aux circuits secondaires
doivent comporter une isolation respectant les normes
de sécurité locales obligatoires. L'installation terminée,
aucune des pièces sous tension (par ex., les bornes)
ne doit encore être accessible. Utilisez un câble blindé
pour les entrées signaux et les raccordements relais.
Tirez les câbles des signaux et les câbles d'alimentation
séparément, de préférence dans une gaine métallique
avec mise à la terre.
Etats-Unis et Canada uniquement
• Les presse-étoupes sont fournis en option et servent
UNIQUEMENT à la connexion du câblage de communication
MODBUS, Profibus et Ethernet. Un presse-étoupe spécial
est fourni avec l'option Communications Ethernet et doit
être utilisé uniquement avec le câble Ethernet.
• L'utilisation de presse-étoupes ou de câble/cordon
flexible pour la connexion des sources d'alimentation
secteur aux bornes d'entrée d'alimentation et de sortie
de contact de relais n'est pas autorisée aux États-Unis
et au Canada.
• Pour la connexion à l'alimentation secteur (entrée
d'alimentation secteur et sorties de contact de relais),
utilisez des conducteurs de câblage en cuivre isolés de
calibre 300 V, 16 AWG, 105 °C (221 °F) minimum. Disposez
les câbles dans des gaines souples et des raccords
adaptés.
AVERTISSEMENT
Blessures corporelles
• Si le transmetteur est utilisé d'une façon non préconisée
par le fabricant, sa protection risque d'être compromise.
• Vérifiez que les fusibles adéquats sont installés – voir
Figure 9, page 11 pour plus de détails sur les fusibles.
• Seul un technicien agréé est habilité à procéder
au remplacement de la batterie interne.
• L'installation du transmetteur est conforme à la norme
d'installation CEI 61010 Catégorie II.
• Tous les équipements connectés aux bornes
du transmetteur doivent être conformes aux normes
de sécurité locales (CEI 60950, EN 61010-1).
• L'alimentation en courant continu et les connecteurs
d'interface Ethernet et bus facultatifs doivent être
connectés à des circuits à très basse tension
de sécurité (SELV : Safety Extra Low Voltage).
Mise à la terre
AVERTISSEMENT
).
2
Avant de procéder aux raccordements électriques :
• La borne de terre protectrice (voir Figure 11, page 15)
doit être raccordée au point de mise à la terre local
à l'aide d'un câble de terre de taille appropriée.
Pour raccorder une borne de terre protectrice,
utilisez une cosse de câble M4.
• Ne connectez jamais la terre de protection à l'aide
d'un manchon ou d'une cosse de câble ouverte.

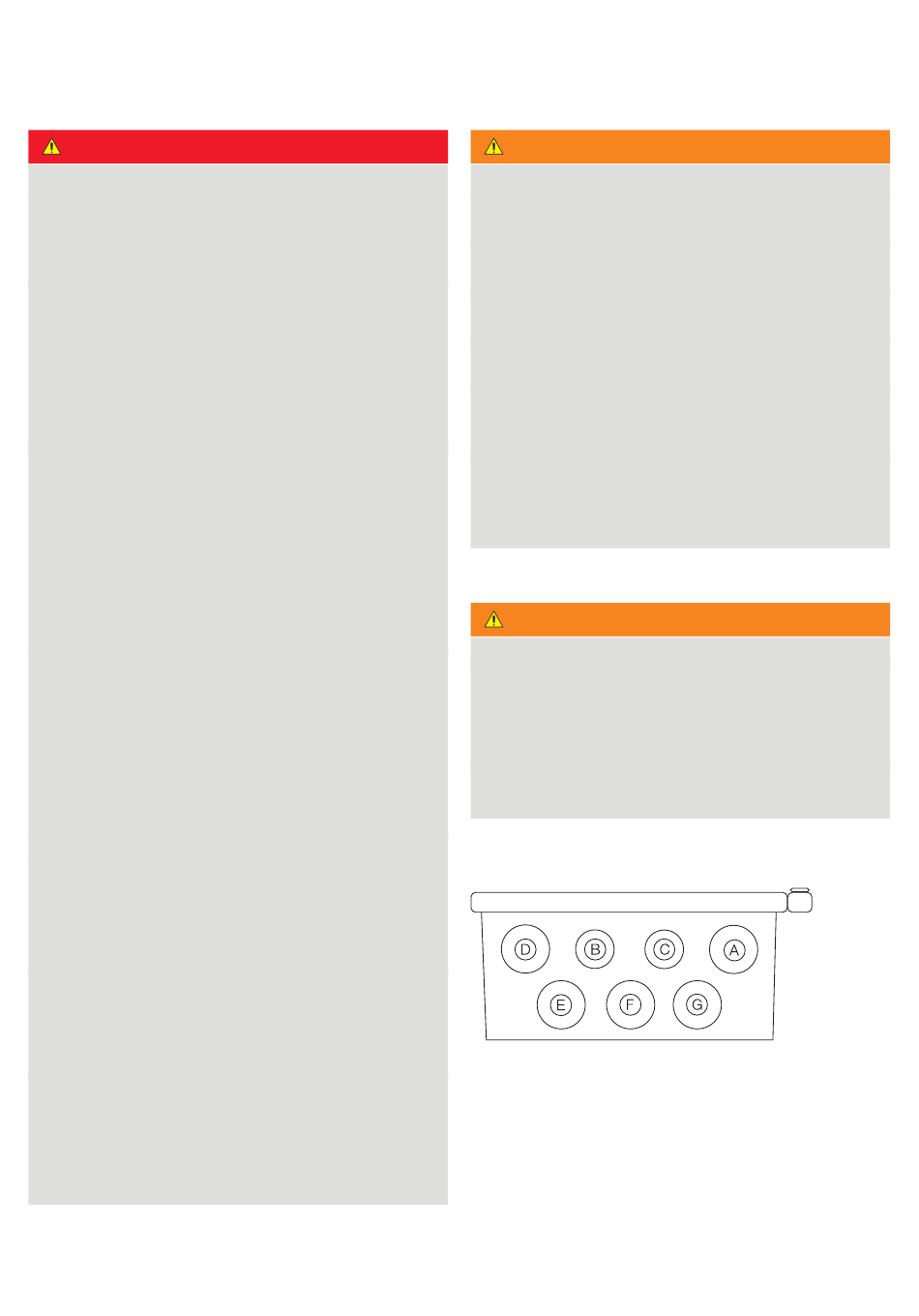

Entrées de câble
A M20 – alimentation secteur
B M16 – capteur 1
C M16 – capteur 2
D M20 – Communications
Figure 8 Entrées de câble
E M20 – E/S numérique
F M20 – sorties analogiques
G M20 – contacts de relais
