VUES DU DESSUS
COMPOSANTS DES MODÈLES 150
1. Interrupteur on/off 120 V c.a. du chauffe-eau.
2. Tiges d'anodes alimentées. Les chauffe-eau couverts dans ce
manuel sont munis d'une ou de deux tiges d'anodes alimentées
(non sacrificielles). Un courant de protection est alimenté par le
système de commande aux électrodes en titane à l'extrémité de
chaque tige d'anode. Ce courant s'écoule à travers l'eau vers les
surfaces conductrices à l'intérieur du réservoir de stockage, ce
qui diminue l'effet corrosif (rouille) de l'eau lorsqu'elle entre en
contact avec l'acier.
3. Armoire de Central Control Board (CCB)/Tableau de commande
principal. Cette armoire abrite la carte-mère du système
de commande. Le CCB règle la température de l'eau et
contrôle toutes les fonctions du chauffe-eau, voir la section
Fonctionnement du système de commande à la page 44.
4. Connexion d'entrée d'air - PVC 3 po.
5. Boîte de jonction 120 V c.a. Les connexions de terre et
d'alimentation à l'arrivée se font ici. Voir la section Alimentation
électrique à la page 14.
6. Robinet de gaz 24 volts du chauffe-eau.
7. Connexion de la conduite d'alimentation en gaz. Voir les
exigences de la Systèmes d'alimentation en gaz à la page 14.
8. Pressostat de basse pression de gaz. Contacts normalement
ouverts qui se ferment lors d'une hausse de pression. Cet
interrupteur sert à s'assurer que la pression du gaz d'alimentation
est supérieure aux exigences minimum. Le système de
commande surveille ce manostat et désactivera l'opération
de chauffage si les contacts sont ouverts pendant un cycle de
chauffage. Voir les Exigences de pression de gaz et la Table 3
à la page 12.
9. Manostat de surveillance de l'entrée d'air bloqué. Contacts
normalement fermés qui s'ouvrent dans une chute de pression.
Ce manostat sert à s'assurer que l'entrée d'air (combustion)
au chauffe-eau n'est pas restreint. Le système de commande
surveille ce manostat et désactivera l'opération de chauffage si
les contacts sont ouverts pendant un cycle de chauffage.
10. Connexion de ventilation (coude d'évacuation) - PVC 3 po.
11. Ventilateur d'air de combustion.

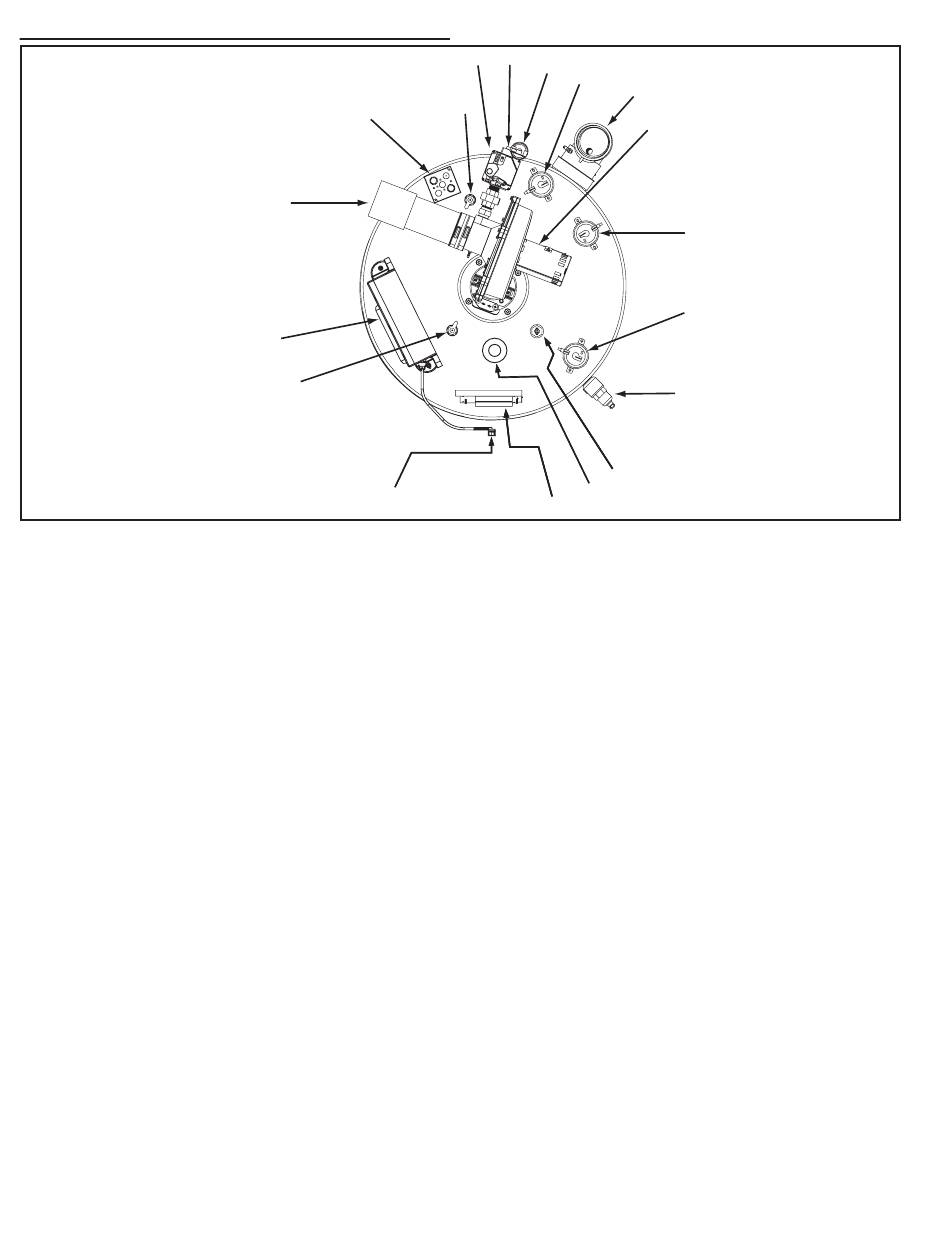

MODÈLES 150 000 Btu/h
VUE DU DESSUS
5
4
3
2
1
6
7
8
9
2
AVANT
16
17
Figure 3
12. Manostat d'évacuation d'air (ventilation) bloqué. Contacts
normalement fermés qui s'ouvrent lors d'une hausse de pression.
Ce manostat sert à s'assurer que la tuyauterie d'évacuation
(ventilation) connectée au chauffe-eau n'est pas restreinte. Le
système de commande surveille ce manostat et désactivera
l'opération de chauffage si les contacts sont ouverts pendant un
cycle de chauffage.
13. Manostat du ventilateur. Contacts normalement ouverts qui se
ferment lors d'une hausse de pression. Cet interrupteur sert
à s'assurer que le ventilateur d'air de combustion fonctionne
correctement. Le système de commande surveille cet interrupteur
et désactivera l'opération de chauffage si les contacts se ferment
avant l'activation du ventilateur d'air de combustion ou s'ouvrent
à un moment quelconque pendant un cycle de chauffage. Voir la
section Séquence de fonctionnement à la page 58.
14. Soupape de décharge à sécurité thermique Voir la section
Soupape de décharge à sécurité thermique à la page 16.
15. Sonde de température supérieure, 1 des 2 sondes de
température. Le système de commande du chauffe-eau surveille
cette sonde pour détecter la température de l'eau dans la portion
supérieure du réservoir de stockage.
La sonde de température supérieure abrite également le
limiteur ECO (coupe-circuit thermique). Cet interrupteur est
un interrupteur de fin de course de haute température. Les
contacts du limiteur ECO sont normalement fermés et s'ouvriront
lors d'une hausse de température. Voir la section Limiteur de
température élevée (ECO) à la page 43.
16. Connexion de sortie d'eau 1-1/2 po NPT.
17. UIM (module interface-utilisateur). L'UIM inclut la carte de
circuit d'affichage, l'écran LCD du système de commande et
les boutons opérationnels. Permet de régler divers paramètres
d'utilisateur et d'afficher des données opérationnelles. Voir
la section Fonctionnement du système de commande à la
page 44.
8
10
11
12
13
14
15
