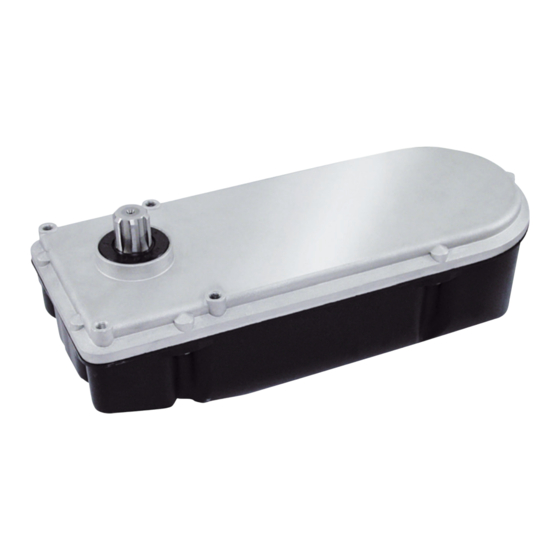

tau R18 Série Manuel D'emploi Et D'entretien
  1. Manuels
  2. Marques
  3. tau Manuels
  4. Systèmes d'ouverture de porte
  5. R18 Série
  6. Manuel d'emploi et d'entretien
tau R18 Série Manuel D'emploi Et D'entretien

tau R18 Série Manuel D'emploi Et D'entretien

Automatisations pour portail à battant
Masquer les pouces Voir aussi pour R18 Série:

Publicité

Liens rapides

Télécharger ce manuel
Serie R18
AUTOMAZIONI PER CANCELLO A BATTENTE
AUTOMATISIERUNG VON FLÜGELTOREN
AUTOMATIC SYSTEMS FOR SWING GATES
AUTOMATISATIONS POUR PORTAIL À BATTANT
SISTEMA DE AUTOMATIZACIÓN PARA VERJAS CON BATIENTES
>ITALIANO
>ENGLISH
>DEUTSCH
>FRANÇAIS
>ESPAÑOL
MANUALE D'USO E MANUTENZIONE
USE AND MAINTENANCE MANUAL
BEDIENUNGS - UND WARTUNGSANLEITUNG
MANUEL D'EMPLOI ET D'ENTRETIEN
MANUAL DE USO Y MANTENIMIENTO
TAU
srl via E. Fermi, 43 – 36066 Sandrigo (Vi) Italy – Tel. +390444750190 Fax. +390444750376 E-mail: info@tauitalia.com
Edizione 03 - anno 2007
http://www.tauitalia.com
rev. 11 - del 15/03/2007
1
R18 Series
