900KITCF
srl via E. Fermi, 43 – 36066 Sandrigo (Vi) Italy – Tel. ++390444750190 Fax. ++390444750376 E-mail: info@tauitalia.com
www.tauitalia.com

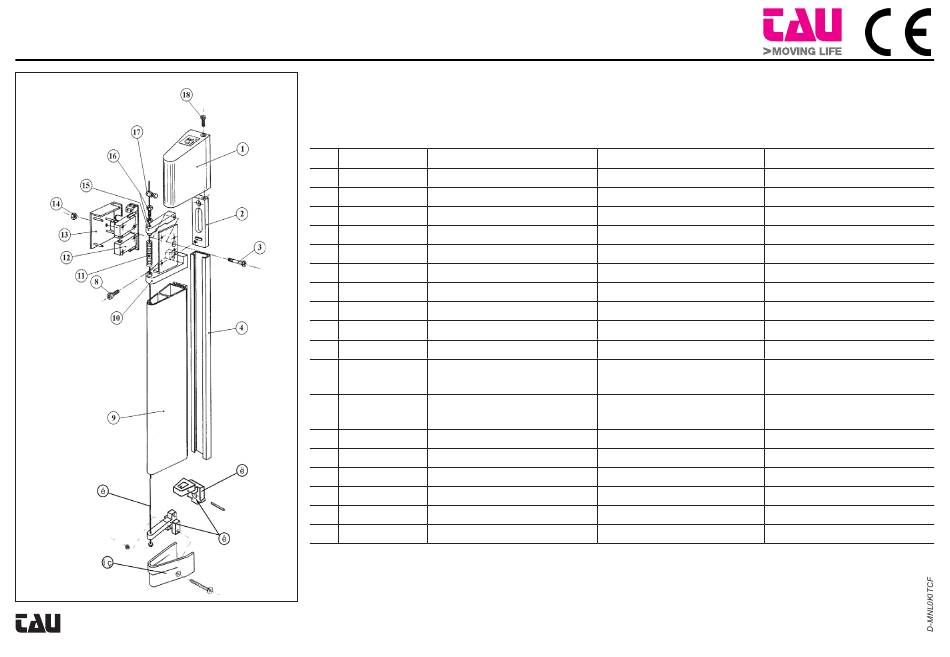

Dispositivo di sicurezza elettromeccanico per cancelli scorrevoli e battenti H.60
Electromechanical anti - accident profiles for sliding gates H.60
Dispositif de securite electromecanique pour portails coulissants et battants H.60
1
CM9
coperchio
2
carrello superiore
3
UNI 965
vite TPS M4x20 (zinc.)
4
CM2
profilo in alluminio
5
carrello inferiore
6
CM8
corpo inferiore
7
CM3
cavo in acciaio
8
UNI 5931
vite TCCE M5x14 (zinc.)
9
CM1
profilo in gomma
10
corpo superiore
11
molla
gruppo micro
12 CM5
con circuito saldato
piastrina
13
porta-micro
14 UNI 5588
dado M4 (zinc.)
15
leva di intervento
16 CM6
registro
17 CM7
morsetto
18 UNI 965-a2
vite TPS M5x20 (zinc.)
19
coperchio inferiore
Italiano
English
cover
upper carriage
screw TPS M4x20 (galv.)
aluminium profiles
lower carriage
lower body
steel cable
screw TCCE M5x14 (galv.) vis TCCE M5x14 (galv.)
rubber profile
upper body
spring
microswitch assembly
with soldered circuit
microswitch
housing
nut M4 (galv.)
operating lever
adjuster
clamp
screw TPS M5x20 (galv.)
lower cover
Français
couvercle
chariot supérieur
vis TPS M4x20 (galv.)
profil d'aluminium
chariot inférieur
basse inférieur
câble en acier
profil caoutchouc
basse supérieur
ressort
circuit avec micros et
borne
circuit avec
microinterruptores
écrou M4 (galv.)
levier de commande
tarage
borne
screw TPS M5x20 (galv.)
couvercle inférieur
rev. 03 - del 28/10/2013
