Installation
Manuel de configuration
3.3.9 Mise à la terre des câbles de
commande blindés/armés
Les câbles de commande doivent être blindés/armés et le
blindage doit être relié à l'armoire métallique de l'appareil
3
3
à l'aide d'étriers de serrage aux deux extrémités.

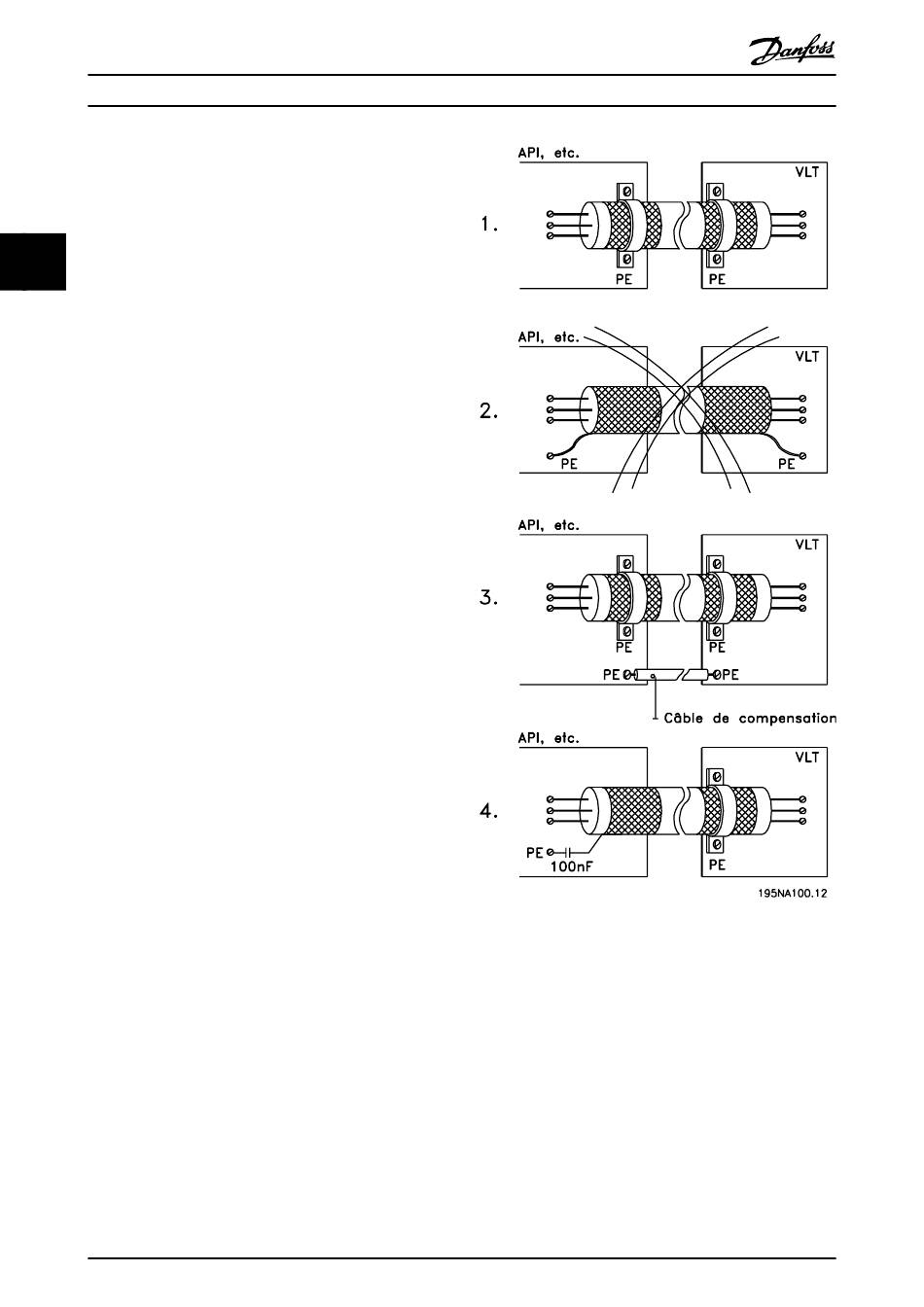

L'Illustration 3.19 montre comment effectuer une mise à la
terre correcte et ce qu'il faut faire en cas de doute.
Mise à la terre correcte
Les câbles de commande et les câbles de communication
série doivent être installés à l'aide d'étriers aux deux
extrémités afin d'assurer le meilleur contact électrique
possible.
Mise à la terre incorrecte
Ne pas utiliser des extrémités de câbles tressées, car elles
augmentent l'impédance aux fréquences élevées.
Protection concernant le potentiel de terre entre PLC et
VLT
Si le potentiel de la terre entre le variateur de fréquence et
le PLC est différent, du bruit électrique peut se produire et
nuire à l'ensemble du système. Ce problème peut être
résolu en installant un câble de compensation à côté du
câble de commande. Section min. du câble : 16 mm
2
.
En cas de boucles de mise à la terre de 50/60 Hz
En présence de câbles de commande longs, il peut
apparaître des boucles de mise à la terre de 50/60 Hz qui
perturbent l'ensemble du système. Il est possible de
remédier à ce problème en reliant l'une des extrémités du
blindage à la terre via un condensateur 100 nF (fiches
courtes).
Illustration 3.19 Exemples de mise à la terre
44
Danfoss A/S © Rév. 09/2014 Tous droits réservés.
MG27E404
