Dans le design du tube optique Schmidt-Cassegrain des Meade LX200 GPS de 203 mm, 254mm, 305 mm et 355 mm, la
lumière entre par la droite, passe à travers une fine lentille à 2 faces correctrices asphériques (lame correctrice), atteint un
miroir sphérique primaire puis un miroir secondaire convexe. Le miroir secondaire convexe multiplie la longueur focale du
miroir primaire et forme une image au plan focal situé à l'arrière du télescope focale, la lumière passant à travers la per-
foration centrale du miroir primaire.
Les télescopes Meade Schmidt-Cassegrain de 203 mm, 254 mm, 305 mm et 355 mm disposent d'un miroir primaire sur-
dimensionné pour récupérer les rayons lumineux légèrement divergents provoqués par la lame de Schmidt, afin de ne pas
perdre de la lumière, ce qui serait le cas si le miroir primaire était de taille standard. Remarquez que le rayon lumineux (2)
sur le schéma serait totalement perdu si le miroir primaire n'était pas surdimensionné. Cette technique permet aux téles-
copes Meade Schmid-Cassegrain d'être 10% plus lumineux qu'un autre Schmidt Cassegrain utilisant un miroir primaire
standard. Les diaphragmes à l'intérieur du baffle du miroir améliorent sensiblement le contraste des images lunaires, pla-
nétaires et du ciel profond en éliminant les lumières parasites hors de l'axe optique.
Le design du Meade Maksutov-Cassegrain de 178 mm permet d'optimiser la qualité des images en utilisant une combi-
naison optique comportant un ménisque (lentille à deux faces sphériques à droite), un miroir primaire très asphérique F/D :
2,5 et un miroir secondaire sphérique. Le miroir secondaire convexe multiplie la longueur focale du miroir primaire par 6,
engendrant une focale totale de 2670 mm et un rapport focal de F/D :15 au foyer Cassegrain.
Le surdimensionnement de 209 mm du miroir primaire permet de récupérer toute la lumière transmise par le ménisque.
Les diaphragmes à l'intérieur du baffle du miroir primaire et secondaire améliorent sensiblement le contraste des images
lunaires, planétaires et du ciel profond en éliminant les lumières parasites hors de l'axe optique.
030912m

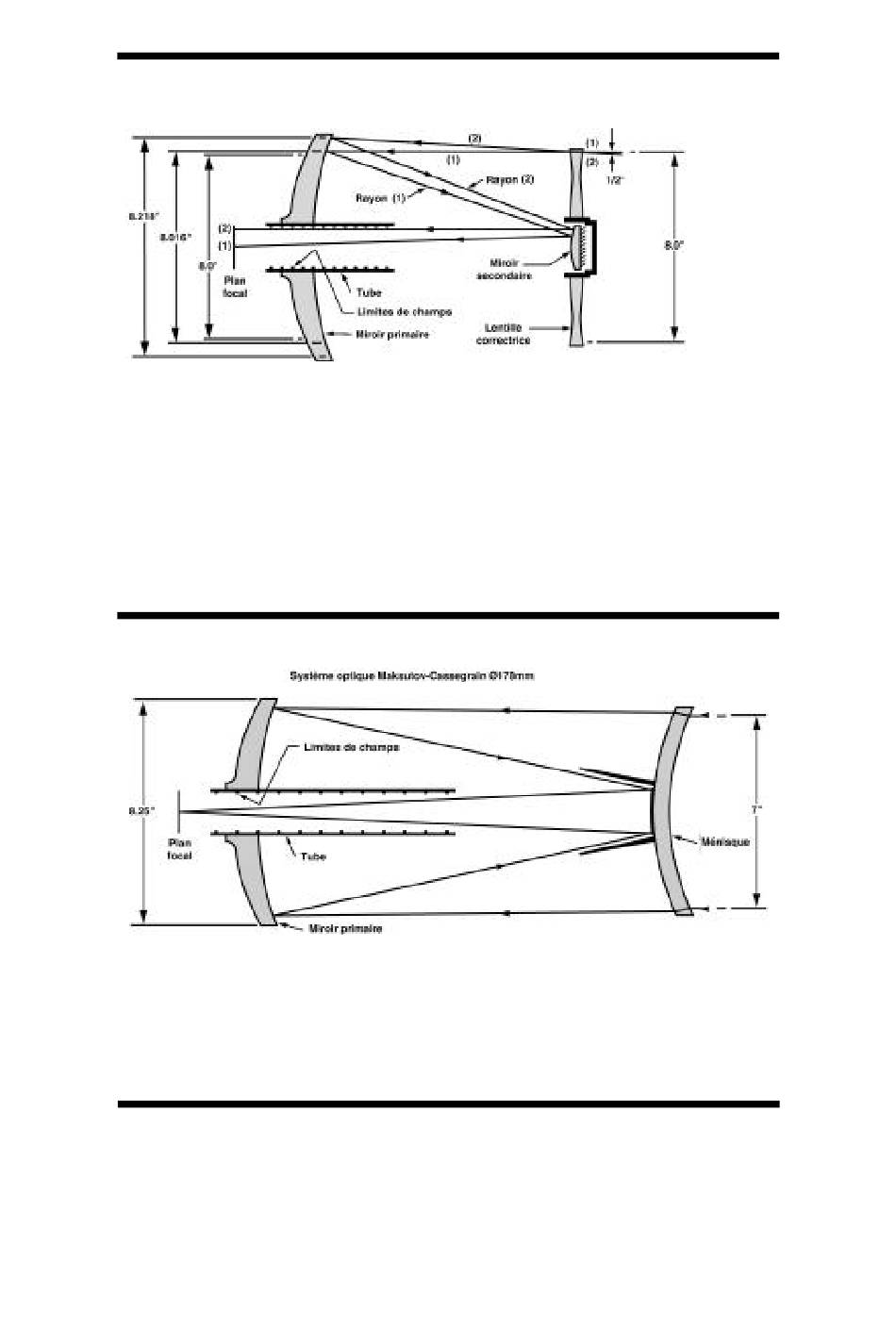

Le système optique Schmid-Cassegrain Meade
Le système optique Maksutov-Cassegrain Meade
(Modèle 8", pas à l'échelle)
(pas à l'échelle)
