12-18 Connexions du terminal
Publication 2711-UM014C-FR-P

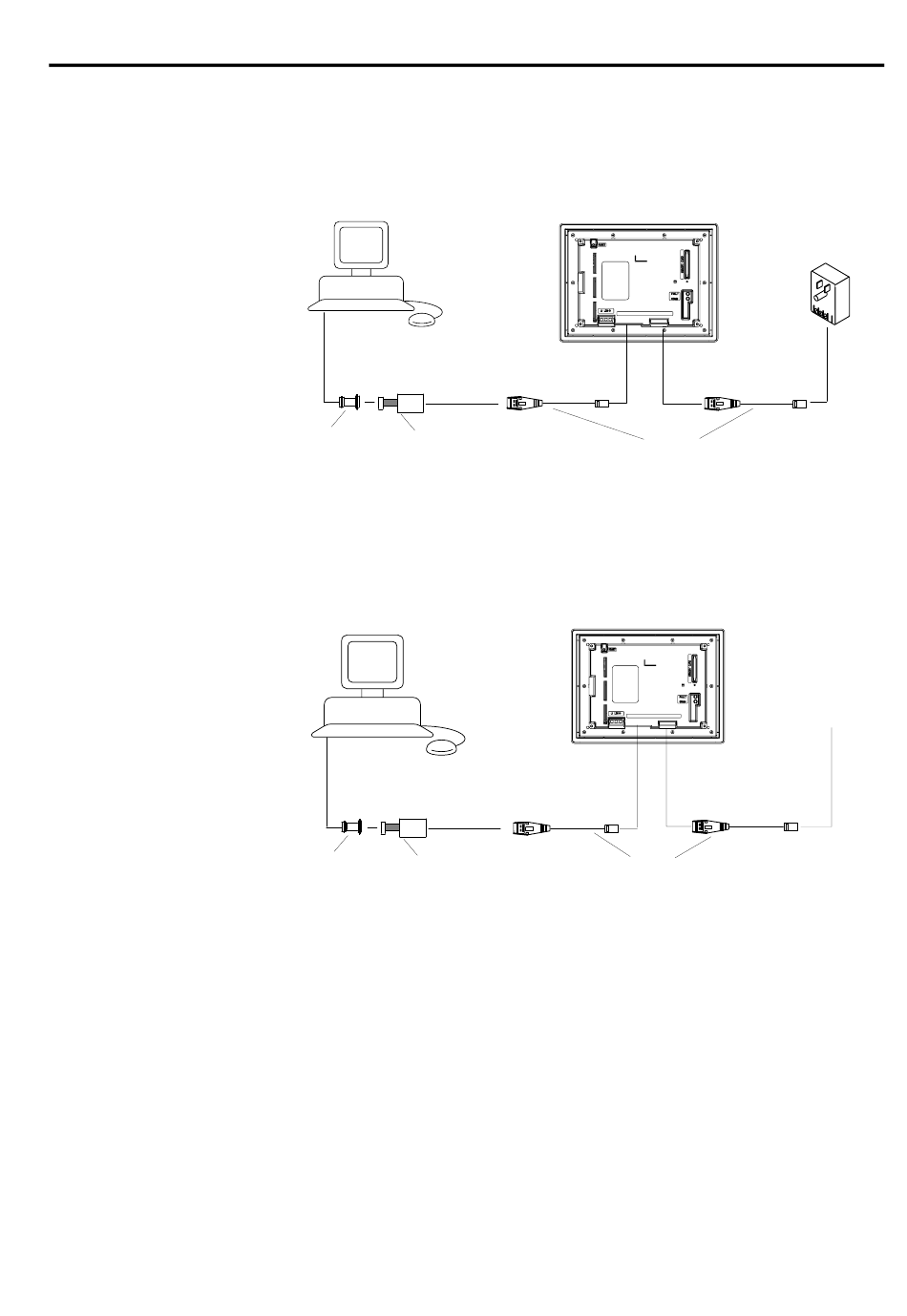

Connexion d'un ordinateur au connecteur DH-485 avec une alimentation
PanelBuilder32
Adaptateur
Convertisseur
25 à 9 broches
d'interface PC
(si nécessaire)
(réf. 1747-PIC)
Connexion d'un ordinateur au connecteur DH-485 avec un appareil DH-485 alimenté
PanelBuilder32
Adaptateur
Convertisseur
25 à 9 broches
d'interface PC
(si nécessaire)
réf.1747-PIC)
Remarque : l'ordinateur peut se connecter à
n'importe quelle station du réseau. Il n'est pas
nécessaire de connecter l'ordinateur directement
au terminal PanelView.
PanelView 1000
Vers le connecteur de Vers le port de communication
programmation DH-485
DH-485
Câbles
réf. 1747-C10
réf. 1747-C11
réf. 1747-C20
PanelView 1000
Vers le connecteur de
Vers le port de
programmation DH-485
communication DH-485
Câbles
réf.1747-C10
réf.1747-C11
réf.1747-C20
Alimentation de panneau
réf.1747-NP1
SLC 500 ou
Réseau DH-485
