- Page 1 AM-500 Autoranging Mulitmeter AM-500-EUR Digital Multimeter Mode d’emploi...
-
Page 2: Multimètre De Gamme Automatique
AM-500 Multimètre de gamme automatique AM-500-EUR Multimètre numérique Mode d’emploi 8/2012, 4275548 A ©2012 Amprobe Test Tools. Tous droits réservés. Imprimé en Chine. - Page 3 Limites de garantie et de responsabilité Amprobe garantit l’absence de vices de matériaux et de fabrication de ce produit pendant une période d’un an prenant effet à la date d’achat, sauf disposition contraire prévue par la loi. Cette garantie ne s’applique pas aux fusibles, aux piles jetables ni à tout produit mal utilisé, modifié, contaminé, négligé...
- Page 4 Les appareils sous garantie devant être remplacés ou réparés au Canada et aux États-Unis peuvent également être envoyés dans un centre de services Amprobe® (voir les adresses ci-dessous). Remplacements et réparations hors garantie – Canada et États-Unis Les appareils à...

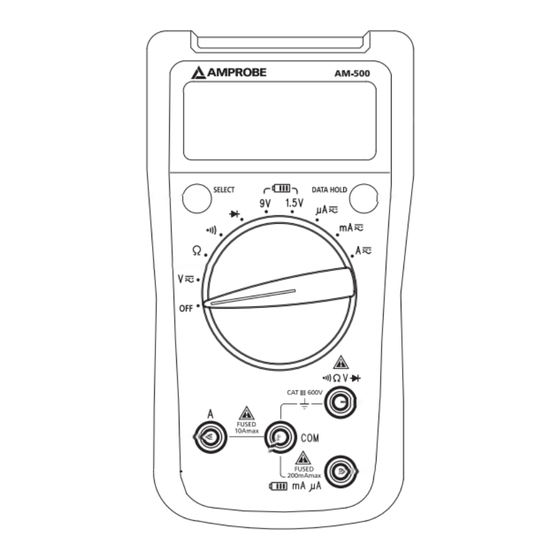

- Page 5 Multimètre de gamme automatique AM-500 Multimètre numérique AM-500-EUR Afficheur LCD Bouton de maintien d’affichage Bouton de sélection Sélecteur rotatif Borne d’entrée pour les mesures de tension, de résistance, le contrôle de diode et de continuité Borne d’entrée pour le test des piles et les mesures mA ou μA ac/dc...
-
Page 6: Affichage
Affichage Le multimètre numérique sélectionne la gamme avec la meilleure résolution Mesure continue Mesure alternative Lecture négative Maintien des données affichées Contrôle de diode Contrôle de continuité Unités de mesure du test de résistance Unités de mesure du test de tension Unités de mesure du test de courant Témoin de piles faibles Test des piles... -
Page 7: Table Des Matières
TABLE DES MATIÈRES SYMBOLES ................2 CONSIGNES DE SÉCURITÉ ..........2 DÉBALLAGE ET INSPECTION ..........4 FONCTIONNALITÉS ............. 4 OPÉRATIONS DE MESURE ..........5 Positions du sélecteur rotatif ........5 Bouton SELECT ............... 6 Bouton DATA HOLD ............6 Mise en veille automatique ........... 6 Mesures de tension alternative et continue .... -
Page 8: Symboles
SYMBOLES Attention ! Risque de décharge électrique. Attention ! Se reporter aux explications de ce � manuel Courant alternatif (c.a.) Courant continu (c.c.) L’équipement est protégé par une double isolation ou une isolation renforcée Prise de terre Signal sonore Batterie �... - Page 9 les boîtes de jonction, les commutateurs, les prises murales de l’installation fixe, et le matériel destiné à l’utilisation industrielle, ainsi que certains autres équipements tels que, par exemple, les moteurs fixes connectés en permanence à l’installation fixe. Directives CENELEC Les instruments sont conformes aux directives CENELEC 2006/95/CE sur les basses tensions et 2004/108/CE sur la compatibilité...
-
Page 10: Déballage Et Inspection
CAT III 600 V. Contrôle des tensions dans les prises électriques, rallonges, piles et autres circuits électriques. Laissez le multimètre professionnel Amprobe assurer votre protection et vous aider à réparer toutes vos pannes électriques. • Mesures : tension jusqu’à 600 A ac/dc, courant ac/dc et résistance... -
Page 11: Opérations De Mesure
OPÉRATIONS DE MESURE X� 1. Utiliser la fonction et la gamme appropriées pour les mesures. 2. Pour éviter les chocs électriques éventuels, les blessures ou l’endommagement du multimètre, débrancher l’alimentation du circuit et décharger tous les condensateurs à tension élevée avant de mesurer la résistance et les diodes. -
Page 12: Bouton Select
Bouton SELECT Appuyez sur le bouton jaune pour sélectionner d’autres fonctions de mesure sur le sélecteur rotatif. Bouton DATA HOLD Appuyez sur le bouton de maintien d’affichage pour figer la valeur actuellement affichée. Appuyez de nouveau sur cette touche pour revenir au fonctionnement normal. Mise en veille automatique Arrêt automatique : après 15 minutes environ. -
Page 13: Mesures De Résistance
Mesures de résistance X� Débrancher l’alimentation du circuit et décharger tous les condensateurs à tension élevée avant de contrôler la résistance. Remarque : Sur une mesure de résistance supérieure (> 1 Me), il faut parfois attendre quelques secondes pour obtenir une lecture stable. Mesures de continuité... -
Page 14: Contrôle De Diode
Contrôle de diode X� Débrancher l’alimentation du circuit et décharger tous les condensateurs à tension élevée avant de contrôler la diode. Test des piles X� L’application d’une source de tension ou d’un type de pile incorrect lors du test des piles peut provoquer des blessures ou endommager le multimètre. -
Page 15: Mesures De Courant Alternatif Et Continu
Mesures de courant alternatif et continu Appuyez sur le bouton SELECT pour basculer sur la fonction de mesure du courant continu. X� Pour éviter les blessures ou l’endommagement du multimètre : 1. Ne pas tenter de prendre une mesure de courant interne au circuit lorsque le potentiel en circuit ouvert à... -
Page 16: Caractéristiques
600 V ac eff. ou 600 V dc. � Fusible pour l’entrée mA μA : Fusible rapide 0,5 A H 660 V, 6.3 x 32 mm (AM-500) Fusible rapide 0,5 A H 700 V, 6.3 x 32 mm (AM-500-EUR) �... - Page 17 1. Mesure de tension continue. Gamme Résolution Précision 200,0 mV 0,1 mV ± (0,8 % + 3 chiffres) 2,000 V 1 mV 20,00 V 10 mV ± (0,8 % + 1 chiffre) 200,0 V 100 mV 600 V ± (1,0 % + 3 chiffres) Impédance d’entrée : environ 10 MΩ...
- Page 18 Protection contre les surcharges : � Fusible F1, fusible rapide 0,5 A H 660 V, 6.3 x 32 mm (AM-500) Fusible F1, fusible rapide 0,5 A H 660 V, 6.3 x 32 mm (AM-500-EUR) Pour la gamme 1,5 V : la résistance de charge est d’environ 30 Ω.
-
Page 19: Mesure De Courant Alternatif
Protection contre les surcharges : � Entrée mA /μA : Fusible F1, fusible rapide 0,5 A H 660 V, 6.3 x 32 mm (AM-500) Fusible F1, fusible rapide 0,5 A H 700 V, 6.3 x 32 mm (AM-500-EUR) Entrée 10 A : Fusible F2, fusible rapide 10 A H 660 V, 6.3 x 32 mm... -
Page 20: Entretien Et Réparation
Protection contre les surcharges : � Entrée mA /μA : Fusible F1, fusible rapide 0,5 A H 660 V, 6.3 x 32 mm (AM-500) Fusible F1, fusible rapide 0,5 A H 700 V, 6.3 x 32 mm (AM-500-EUR) Entrée 10 A : Fusible F2, fusible rapide 10 A H 660 V, 6.3 x 32 mm... -
Page 21: Remplacement Des Fusibles Et Des Piles
REMPLACEMENT DES FUSIBLES ET DES PILES X� AVERTISSEMENT : Pour éviter les blessures ou l’endommagement du multimètre : Retirer les cordons de test avant d’ouvrir le boîtier. Utiliser uniquement les fusibles d’intensité, de pouvoir de coupure, de tension et de vitesse nominales spécifiées. - Page 22 Fusible : Entrée mA /μA : Fusible F1, fusible rapide 0,5 A H 660 V, 6.3 x 32 mm (AM-500) Fusible F1, fusible rapide 0,5 A H 700 V, 6.3 x 32 mm (AM-500-EUR) Entrée 10 A : Fusible F2, fusible rapide 10 A H 660 V, 6.3 x 32 mm...
- Page 24 Visit www.Amprobe.com for • Catalog • Application notes • Product specifications • User manuals Amprobe ® www.Amprobe.com info@amprobe.com Everett, WA 98203 Tel: 877-AMPROBE (267-7623) Amprobe® Europe Beha-Amprobe In den Engematten 14 79286 Glottertal, Germany Please Tel.: +49 (0) 7684 8009 - 0 Recycle...
