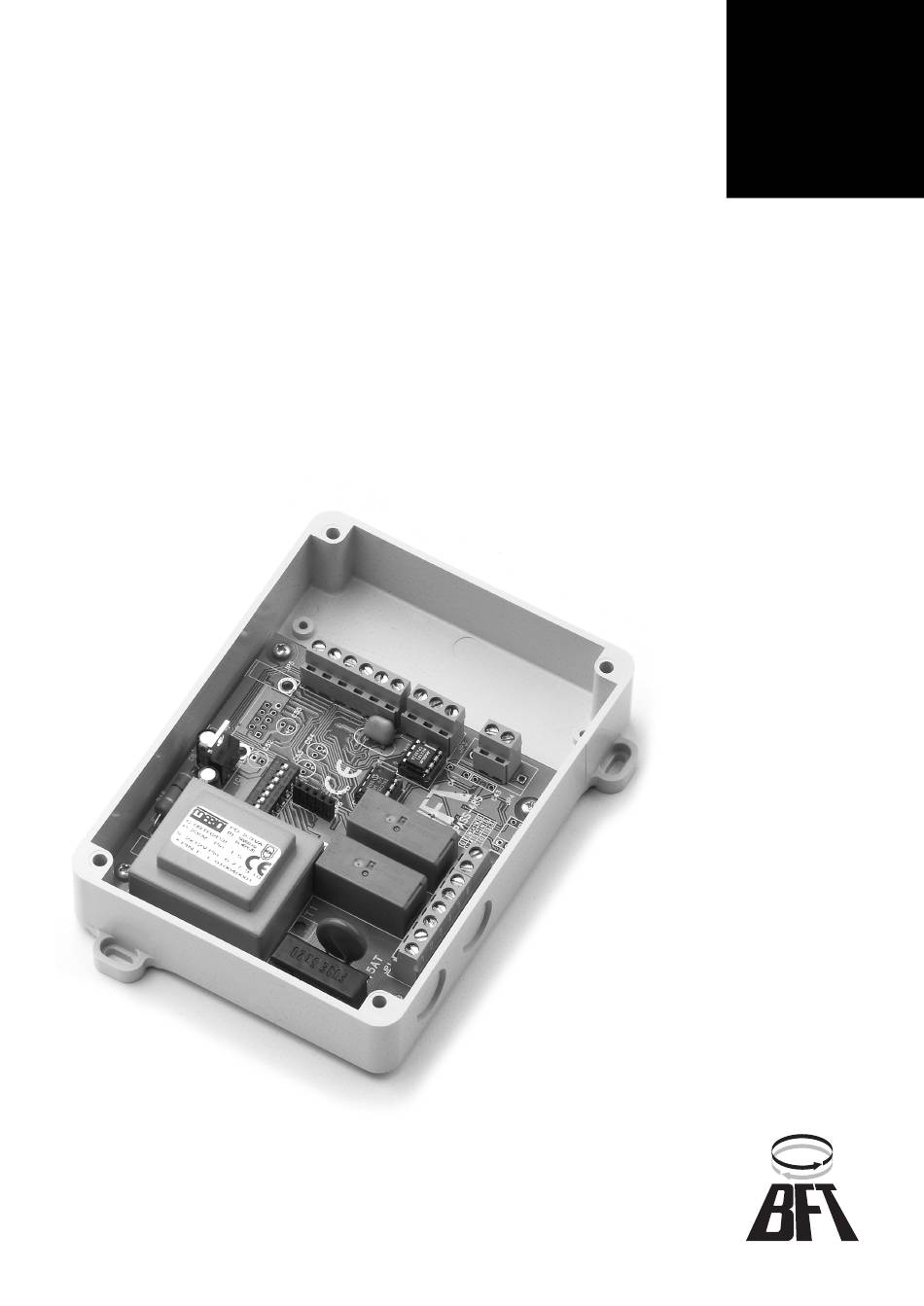

COMPASS
485/232
D811320 26-11-01 Vers. 02
UNITE DE
GESTION POUR
COMPASS-READER

Publicité

Table des Matières
loading

Manuels Connexes pour BFT COMPASS 485/232

Sommaire des Matières pour BFT COMPASS 485/232

  • Page 1 COMPASS 485/232 D811320 26-11-01 Vers. 02 UNITE DE GESTION POUR COMPASS-READER...

  • Page 2: Generalites

    COMPASS 485/232 COMPASS 485/232 Nous vous remercions pour avoir choisi ce produit. Nous sommes certains qu’il vous offrira les performances que vous souhaitez. Lisez attentivement la brochure “Avertissements” et le “Manuel d’instructions” qui accompagnent ce produit, puisqu’ils fournissent d’importantes indications concernant la sécurité, l’installation, l’utilisation et l’entretien. Ce produit est conforme aux règles reconnues de la technique et aux dispositions de sécurité.

  • Page 3: Generaration Des Mastercard

    COMPASS 485/232 COMPASS 485/232 10 - Commun Entrée Open et Door 11 - Contact N.O. OPEN (commande une ouverture manuelle de la porte) 12 - Contact DOOR (entrée état porte) NF – Porte fermée NO – Porte ouverte (il détecte l’état de la porte nécessaire pour déterminer la condition d’alarme, s’il n’est pas utilisé, laisser le shunt inséré)

  • Page 4: Configuration Interrupteur Dip

    COMPASS 485/232 COMPASS 485/232 • Reset du système: ATTENTION! Cette procédure efface tous les badges activés et les Cartes Maîtresses; les paramètres de fonctionnement restent mémorisés. Présenter pour 3 fois consécutives la Master card - (la led clignote en rouge-jaune). L’effacement exige environ 90 s.
  • Page 5 COMPASS 485/232 COMPASS 485/232 Fig. 1 Fig. 2 SYSTEME DE CONTROLE DES ACCES SYSTEME DE CONTROLE DES ACCES...
  • Page 6 COMPASS 485/232 COMPASS 485/232 Fig. 3 COMPASS LED B READER 2 LED A 12V= DIP SWITCH D¯ +12V= COMPASS COMPASS LED B READER 1 LED A 1 2 3 4 5 6 7 8 12V= D¯ +12V= DOOR OPEN JP1a...
  • Page 7 COMPASS 485/232 COMPASS 485/232 Fig. 4 6x0,5mm MAX. 5 m COMPASS READER 1 COMPASS 485 1 6x0,5mm MAX. 5 m COMPASS READER 2 COMPASS 485 2 6x0,5mm MAX. 5 m COMPASS READER 3 COMPASS COMPASS 485 3 COMPASS READER 0 6x0,5mm MAX.
  • Page 8 COMPASS 485/232 COMPASS 485/232 Fig. 5 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8...
