CUC 101
Fonction :
-
Entrée du code (par défaut = 91) :
Nombre à deux chiffres. En cas d'entrée incorrecte, vous quittez le sous-menu et retournez à
l'option MESURE du menu principal.
-
Réglages par défaut :
En appuyant simultanément sur les deux flèches, les paramètres standards sont mémorisés
(annexe).
Remarque :
Les anciens réglages en mémoire sont effacés par cette manipulation !
Pour un calibrage spécifique au fluide, appuyer sur "E" et suivre la procédure décrite dans le
chapitre 5 "Mise en service".
-
Type de sonde :
Le système de mesure CUC 101 est équipé par défaut d'une sonde SAM. Pour les versions
spéciales, il faut modifier le réglage standard du type de sonde en conséquence.
-
Unité de mesure :
Unité de mesure physique de la concentration. Les unités disponibles sont [g/l], [%], [ppm], [mg/l].
-
Unité de mesure de la hauteur :
Affiche la hauteur de la zone d'interface. Les unités disponibles sont [m] et [ft].
-

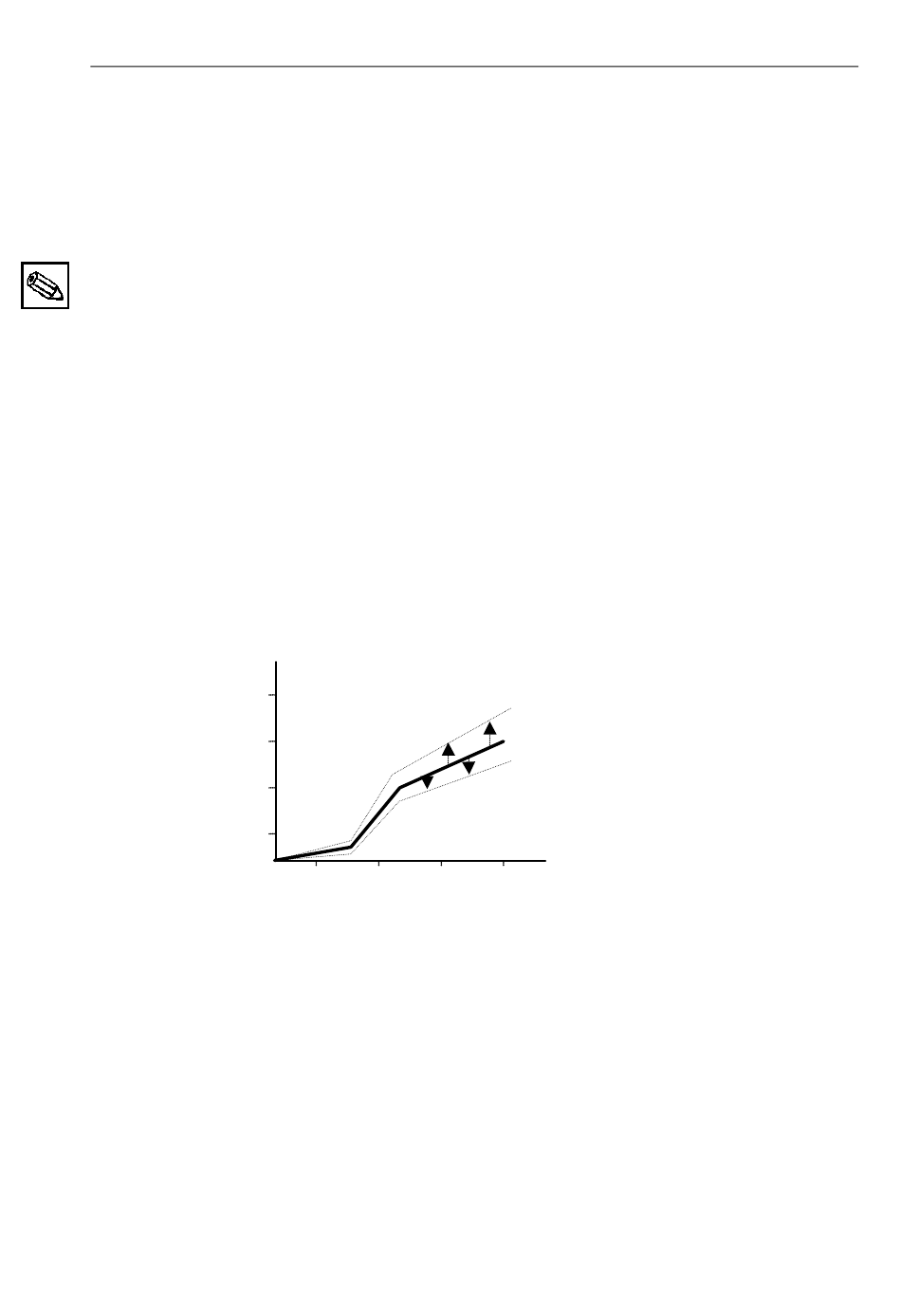

Facteur de calibrage :
Facteur d'ajustage linéaire de la courbe de calibrage en cas de faibles variations du produit à
mesurer. Limites : ± 25 %.
8,0
4,0
2,0
1,0
-
Mesure :
continue : processus de mesure sans interruption, recherche continue de zones de séparation.
périodique : Dans PARAMETRAGE, se règlent un "Intervalle de mesure" (5 ... 60 min) et une "Durée
de mesure" ( 1 ... 15 min). Un cycle de lavage démarre avant chaque cycle de mesure. la recherche
de zones de séparation démarre ensuite pour une durée réglée dans "Durée de mesure".
-
Sortie analogique :
Vous pouvez choisir de représenter linéairement la gamme de hauteur définie sur une gamme de
courant de 0-20 mA ou de 4-20 mA. La limite inférieure de la gamme de mesure est soit 0 mA, soit 4
mA (0 g/l), la limite supérieure toujours 20 mA (20 g/l). La sortie signal 1 correspond à la hauteur
du voile de boue, la sortie signal 2 à la concentration en particules solides.
-
Seuils de mesure 1 et 2, message d'erreur :
Choisir si le relais doit fonctionner comme un contact de travail ou un contact de repos.
Configuration :
Déplacement dans le sous-menu et sélection des valeurs numériques voir chap. 6.1 "Affectation des
touches". Appuyer sur 'M' pour retourner au menu principal.
Endress+Hauser
mg/l
8000
4000
2000
Facteur de calibrage > 0%
Courbe de calibrage
Facteur de calibrage < 0%
f
[Hz]
Sonde
1000
Configuration
31
