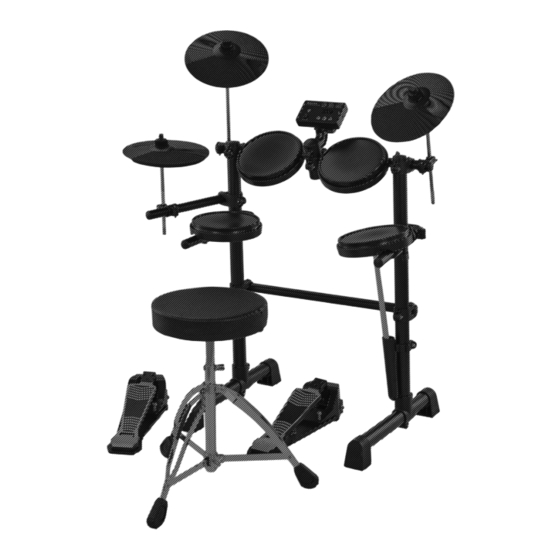

HD-120
batterie électronique
instructions de montage

Publicité

loading

Sommaire des Matières pour thomann Millenium HD-120

  • Page 1 HD-120 batterie électronique instructions de montage...
  • Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 17.12.2019, ID : 461227...
  • Page 3 Table des matières Table des matières Consignes de sécurité........................................4 Étendue de la livraison........................................5 Assemblage............................................7 Protection de l’environnement....................................14 HD-120...
  • Page 4: Consignes De Sécurité

    Consignes de sécurité Consignes de sécurité DANGER Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à...
  • Page 5: Étendue De La Livraison

    Crash (9 pouces), Ride (9 pouces), Hi-hat (9 pouces) Pédale du hi-hat Pédale de la grosse caisse Module de sons Millenium HD-120 Câble multiple pour le raccordement des pads, cymbales, pédale et de la pédale du Hi-hat au module de sons...
  • Page 6 Étendue de la livraison Pos. Nombre Casque Tabouret Câble jack stéréo en 3,5 mm Adaptateur pour casques de jack stéréo en 3,5 mm sur jack stéréo en 6,3 mm batterie électronique...
  • Page 7: Assemblage

    Pad de tom 1 (7 pouces), pad de tom 2 (7 pouces), pad de tom 3 (7 pouces) Pad de caisse claire (7 pouces) Crash (9 pouces), Ride (9 pouces), Hi-hat (9 pouces) Pédale hi-hat Pédale de la grosse caisse Module de sons Millenium HD-120 Support de baguettes Tabouret HD-120...
  • Page 8 Assemblage Montage du rack ATTENTION ! Danger de coupure au niveau des mains et des doigts Lors de l’assemblage des raccords, prêtez attention aux bordures coupantes des tubes métalliques, des vis, etc. Fixez les tubes-support latéraux (2, 3) aux pieds de rack (1). Serrez ensuite les vis de fixation (22) à...
  • Page 9 Assemblage Fixez les deux bras latéraux (5) dans les pinces de fixation prévues au rack. Serrez ensuite les vis de fixation (22) à l’aide de la clé de batterie (21). Fixez l'articulation pour les Hi-hats (9) sur le bras latéral. Glissez l'articulation pour les Hi-hats (9) en position souhaitée et serrez ensuite les vis de fixation (22) à...
  • Page 10 Assemblage Fixez le pad de tom (12), les fixations pour le câble multiple (11), les pinces pour le tube horizontal (10) ainsi que les articula‐ tions pour les cymbales (9) dans l'ordre indiqué dans la figure au tube horizontal (6). Serrez ensuite les vis de fixation (22) des différents composants à...
  • Page 11 Assemblage Fixez les supports pour les cymbales (7) et les Hi-hats (8) dans les articulation pour les cymbales et les Hi-hats (9). Serrez ensuite les vis de fixation (22) à l’aide de la clé de batterie (21). Dévissez les écrous papillons des supports de cymbales (7) de Hi-hats (8) et retirez les rondelles de feutre des supports. Mettez les cymbales (14) en place sur les supports comme le montre l’illustration.
  • Page 12 Assemblage Accrochez le porte-baguettes (19) dans le rail prévu au tube-support latéral (3) et mettez les baguettes (20) dans le porte- baguettes. Mettez la pédale du Hi-hat (15) et la pédale de la grosse caisse (16) en place. Insérez jusqu’en butée le module de sons (17) dans le support libre du tube horizontal (6). Ajustez le module de sons et serrez ensuite les vis de fixation (22) à...
  • Page 13 Assemblage Ajustez le rack, les pads et les cymbales selon vos besoins. Positionnez finalement la pédale du Hi-hat et la pédale de la grosse caisse devant le rack et câblez tous les triggers avec le module de sons. Placez le pédale de la grosse caisse au milieu sous le rack. Placez la pédale du Hi-hat à...
  • Page 14: Protection De L'environnement

    Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez- vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des sym‐ boles sur l’emballage.
  • Page 16 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
