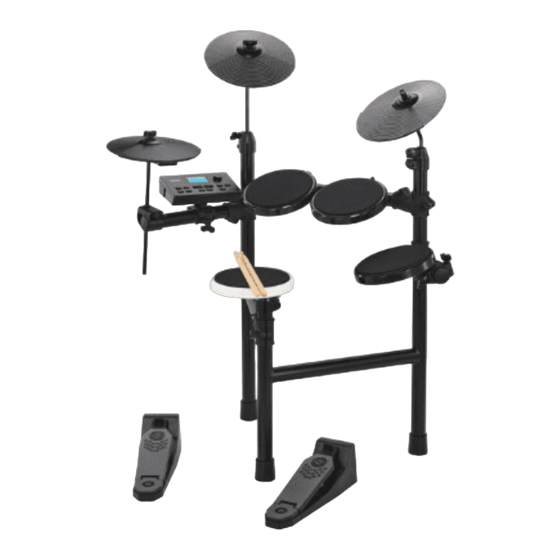

HD-7 Sonic
batterie électronique
notice d'utilisation

Publicité

Table des Matières
loading

Manuels Connexes pour thomann OHITMAN HD-7 Sonic

Sommaire des Matières pour thomann OHITMAN HD-7 Sonic

  • Page 1 HD-7 Sonic batterie électronique notice d'utilisation...
  • Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 03.06.2019, ID : 429325 (V2)

  • Page 3: Table Des Matières

    Table des matières Table des matières Remarques générales......................4 1.1 Informations complémentaires.................. 4 1.2 Conventions typographiques..................4 1.3 Symboles et mots-indicateurs..................5 Consignes de sécurité......................6 Performances..........................8 Étendue de la livraison......................9 Assemblage..........................10 Montage du tabouret (option)..................14 Installation..........................

  • Page 4: Remarques Générales

    Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. 1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous...

  • Page 5: Symboles Et Mots-Indicateurs

    Remarques générales Instructions Les différentes étapes d'une instruction sont numérotées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche. Exemple : Allumez l’appareil. Appuyez sur [AUTO]. ð Le fonctionnement automatique est démarré. Eteignez l’appareil. Références croisées Les références à...

  • Page 6: Consignes De Sécurité

    Consignes de sécurité Consignes de sécurité Utilisation conforme Les batteries électroniques sont composées d’un module de sons et de pads de drums. Le module de sons transpose les signaux trigger numériques provenant des pads de drums en divers sons de batterie. Utilisez l’appareil uniquement selon l’utili‐ sation prévue, telle que décrite dans cette notice d’utilisation.
  • Page 7 Consignes de sécurité REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’en‐ dommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l’appareil seulement sous les conditions d’environnement indi‐...

  • Page 8: Performances

    Performances Performances Caractéristiques particulières de l’appareil : 355 sons 24 kits de batterie pré-installés, 16 kits d’utilisateur 30 songs 4 × snares 8 pouces et pads de tom, 3 × pads de cymbales 10 pouces crash, ride et hi-hat 2 × pédales pour grosse caisse et hi-hat Métronome Fonction d'enregistrement et de lecture Occupation souple des sons de pads...

  • Page 9: Étendue De La Livraison

    Étendue de la livraison Étendue de la livraison Avant de procéder au montage de votre batterie électronique, vérifiez l’inté‐ gralité de la livraison à l’aide de la liste ci-dessous. Cadre avec 3 × tubes support 3 × supports de cymbales 3 ×...

  • Page 10: Assemblage

    Assemblage Assemblage Dévissez les vis des différentes pinces avant d’assembler les tubes. Montez les diffé‐ rents éléments dans l’ordre indiqué conformément aux instructions ci-dessous. Fixez le support de cymbale conformément à la figure apposée sur le cadre. Fixez les cymbales conformément à la figure sur les supports. batterie électronique...
  • Page 11 Assemblage Placez les tiges du pad caisse claire et les trois pads de caisse tom comme illustré sur la figure dans les supports sur les tubes support et serrez solide‐ ment les écrous papillons. Fixez les pads dans les positions de jeu sur le cadre indiquées sur la figure. HD-7 Sonic...
  • Page 12 Assemblage Placez la tige du support de module son dans la pince sur le cadre et serrez solidement l’écrou papillon. Placez la pédale du contrôleur hi-hat à gauche et la pédale de la grosse caisse à droite. Branchez le faisceau de câbles sur l’interface sur la face arrière du module son. Connectez maintenant les câbles marqués avec les pads, cymbales et pédales correspondants.
  • Page 13 Assemblage 1 Module son 2 Cymbale hi-hat 3 Crash Cymbal 4 Caisse tom 5 Ride Cymbal 6 Caisse claire 7 Pédale pour grosse caisse 8 Pédale pour contrôleur hi-hat HD-7 Sonic...

  • Page 14: Montage Du Tabouret (Option)

    Montage du tabouret (option) Montage du tabouret (option) Dépliez les pieds du tabouret et bloquez-les à l’aide des écrous papillon. Fixez l’assise du tabouret sur la barre réglable en hauteur et bloquez l’assise à l’aide des écrous papillon. Réglez le tabouret à la hauteur souhaitée comme le montre la figure. batterie électronique...

  • Page 15: Installation

    Installation Installation Ajustement et câblage Ajustez les pads et les cymbales selon vos besoins. Branchez le module de sons et câblez tous les triggers avec le module de sons. Tenez compte ici de l’inscription figu‐ rant à l'arrière du module de sons et aux repérages en couleurs des différents câbles. À...
  • Page 16 Installation Raccordez les appareils USB Branchez votre PC sur le port USB sur la face arrière du module de sons. Raccordement des appareils audio Raccordez des appareils audio comme des lecteurs CD et MP3, etc. à la prise d’entrée AUX IN à l'arrière du module de sons. Raccordement d’un casque Raccordez votre casque stéréo à...

  • Page 17: Connexions Et Éléments De Commande

    Connexions et éléments de commande Connexions et éléments de commande Vue du module de sons [Click] Met le métronome sous et hors tension. Appuyer en même temps sur [Click] et [Tempo/Tap]: Ouvre la configuration du métronome. [Tempo/Tap] Règle les tempos du métronome et la lecture de morceau. Appuyer en même temps sur [Click] et [Tempo/Tap]: Ouvre la configuration du métronome.
  • Page 18 Connexions et éléments de commande [Start/Stop] Démarre et arrête la lecture ou l’enregistrement d’un morceau. LED [Trigger] S'allume lors de la génération d'impulsions de triggers. Navigue en avant dans les kits de batterie, paramètres, sons etc. [Enter] Confirme une valeur ou un paramètre sélectionné. Active le prochain niveau du sous-menu. Appuyer en même temps sur [Back]: Revient au menu de sélection de kit de batterie.
  • Page 19 Connexions et éléments de commande Arrière du module de sons [POWER ON/OFF] Interrupteur principal. Met l’appareil sous et hors tension. Prise de raccordement pour le bloc d’alimentation 9 V pour l’alimentation électrique. [USB TO HOST] Port USB permettant le branchement d’un PC avec l’interface USB MIDI. Interface sérielle pour le raccordement des pads et cymbales [PHONES] Sortie de casque (jack stéréo 3,5 mm)

  • Page 20: Utilisation

    Utilisation Utilisation 9.1 Fonctions Mise en marche Avant de mettre l’appareil en marche, vérifiez la bonne fixation de toutes les connexions par câble. Avant la mise en marche, tournez le bouton de réglage du volume [MASTER VOLUME] du module de sons sur le minimum. Mettez le module de sons en marche à...
  • Page 21 Utilisation Appuyez en même temps sur [Back] et [Enter], pour afficher le point de menu « Kit Select » . Le numéro du premier kit pré-installé s'affiche à l'écran. Sélectionnez le kit souhaité à l’aide de [+] ou [–]. Sélectionner l’instrument Appuyez sur [Kit Edit], pour afficher le menu d’édition du kit de batterie.
  • Page 22 Utilisation Confirmez à nouveau par [ENTER] pour enregistrer la sélection. [Back] vous permet de revenir un niveau de menu en arrière, sans enregistrer les réglages. Régler Reverb Appuyez sur [Kit Edit], pour afficher le menu d’édition du kit de batterie. L’écran affiche «...
  • Page 23 Utilisation Régler le type Chorus Appuyez sur [Kit Edit], pour afficher le menu d’édition du kit de batterie. L’écran affiche « INST » . Appuyez sur [+] ou [–] à plusieurs reprises jusqu'à ce que l'écran affiche « CTYP » et confirmez avec [Enter]. Appuyez sur [+] ou [–] à...

  • Page 24: Setup

    Utilisation Appuyez sur [Kit Edit], pour afficher le menu d’édition du kit de batterie. L’écran affiche « INST » . Appuyez sur [+] ou [–] à plusieurs reprises jusqu'à ce que l'écran affiche « RSET » et confirmez avec [Enter]. Appuyez sur [+] ou [–] à...
  • Page 25 Utilisation Appuyez sur [Enter] et appuyez sur [+] ou [–] à plusieurs reprises jusqu’à ce que l’écran affiche le paramètre souhaité que vous souhaitez modifier. Les paramè‐ tres suivants sont disponibles : Affichage Fonction écran « SENS » Règle la sensibilité de l’instrument sélectionné (affichage «...
  • Page 26 Utilisation Utiliser le pad de la grosse caisse En frappant sur un pad, des sources audio externes peuvent être déclenchées par comme MIDI-Trigger (Local Off) USB; sans que le pad lui-même ne soit audible. Cette fonction est appelée Local Off. Appuyez sur [Setup], pour afficher le menu d’édition des réglages.

  • Page 27: Morceaux

    Utilisation Réinitialiser les kits de batterie aux réglages d’usine Appuyez sur [Setup], pour afficher le menu d’édition des réglages. L’écran affiche « TRIG » . Appuyez à nouveau sur [Setup], [+] ou [–] à plusieurs reprises jusqu'à ce que l'écran affiche « RSET » . Appuyez sur [Enter] et appuyez sur [+] ou [–] à...
  • Page 28 Utilisation Appuyez sur [Songs]pour activer la liste de morceaux. « S001 » s’affiche à l’écran. Appuyez sur [Enter] et appuyez sur [+] ou [–] à plusieurs reprises jusqu’à ce que l’écran affiche « DRUM » . Appuyez sur [Enter], sélectionnez à l’aide de [+] ou [–] « Off » , pour mettre la piste de la batterie en sourdine.

  • Page 29: Métronome

    Utilisation Réinitialiser les réglages de la piste de la batterie et des instruments d’ac‐ compagnement aux réglages d’usine Appuyez sur [Songs]pour activer la liste de morceaux. « S001 » s’affiche à l’écran. Appuyez sur [Enter] et appuyez sur [+] ou [–] à plusieurs reprises jusqu’à ce que l’écran affiche «...

  • Page 30: Tempo

    Utilisation Réinitialisation du métronome aux réglages d’usine Appuyez parallèlement sur [Tempo/Tap] et [Click], pour afficher le menu de configuration du métronome. Appuyez sur [+] ou [–] à plusieurs reprises jusqu'à ce que l'écran affiche « RSET » . Appuyez sur [Enter]. ð...
  • Page 31 Utilisation Suppression d’un enregistrement Appuyez sur [Rec/Play] et appuyez sur [+] ou [–] à plusieurs reprises jusqu’à ce que l’écran affiche « CLER » . Appuyez sur [Enter]. L’enregistrement est supprimé. HD-7 Sonic...

  • Page 32: Données Techniques

    Données techniques Données techniques Connexions d'entrée Interface USB USB 2.0 type B Connexion trigger combinée 1 × connecteur D-sub Entrée AUX 1 × prise jack en 3,5 mm Connexions de sortie Casque 1 × prise jack en 3,5 mm Sortie principale gauche 1 ×...

  • Page 33: Nettoyage

    Nettoyage Nettoyage Pièces de l’instrument Nettoyez régulièrement les pièces de l’instrument accessibles de l’extérieur. La fré‐ quence de nettoyage dépend de l’environnement d’exploitation: les environnements humides, enfumés ou particulièrement encrassés peuvent provoquer une plus grande accumulation d’impuretés. Effectuez le nettoyage avec un chiffon sec et doux. Enlevez les dépôts incrustés avec un chiffon légèrement humecté.

  • Page 34: Protection De L'environnement

    Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recy‐ clés.

  • Page 35: Annexe

    Annexe Annexe 13.1 Liste kit N° N° Acoustic 1 Rock 2 Acoustic 2 Reggae-pop Room Brush Nine-oh Modern R&B Rock 1 User 1 Dance Club User 2 Jazz User 3 Rap-hop User 4 Early R&B User 5 Electronic 1 User 6 Crunch User 7 Compressed...

  • Page 36: Liste De Sons

    Annexe N° N° Pop Shuffle Big Band Guitar Pop Country 8 Beat Modern 6/8 3/4 Gospel Swing Funk Soul Piano Ballad 8 Beat Two Reggae 16 Beat Ballad Swing Reggae Pop Ballad English Waltz 8 Beat Dance Tango 8 Beat Modern Rhythm &...
  • Page 37 Annexe Groupe 2 : Snare Drums Acoustic snare 1 Crunch snare 1 Piccolo snare 1 Electronic snare 2 Piccolo snare 2 Analog snare 2 Room snare 1 Crunch snare 2 Room snare 2 Drum box snare 3 Rock snare 1 Noise snare Rock snare 2 Reso-snare...
  • Page 38 Annexe Drum box rimshot 2 Piccolo rimshot 2 Electro-pop rimshot Rock snare 6 Piccolo snare 3 Rock rimshot 3 Groupe 3 : Toms Acoustic tom 1 (high) D-dub tom (mid) Acoustic tom 1 (mid) D-dub tom (low) Acoustic tom 1 (low) Rock tom 3 (high) Acoustic tom 2 (high) Rock tom 3 (mid)
  • Page 39 Annexe Electro-pop tom (low) Analog tom (mid) Electro-pop tom 2 (high) Analog tom (low) Electro-pop tom 2 (mid) 9-oh tom (high) Electro-pop tom 2 (low) 9-oh tom (mid) Trash tom (high) 9-oh tom (low) Trash tom (mid) 9-oh tom 2 (high) Trash tom (low) 9-oh tom 2 (mid) Crunch tom (high)
  • Page 40 Annexe Electro crash 1 Cymbal ride plus bell 1 Electro crash 2 Cymbal ride plus bell 2 Falling crash Trash ride Submarine crash Electronic ride 1 Sizzle ride Electro-pop ride Sizzle ride plus bell High ping ride Cimbal ride bell 1 Drum box ride Cimbal ride bell 2 9-oh ride crash...
  • Page 41 Annexe Trash hat open Electronic hat 2 closed Trash hat splash Electronic hat 2 foot Early R&B hat closed Electronic hat 2 open Early R&B hat foot Electronic hat 2 splash Early R&B hat open Analog hat closed Early R&B hat splash Analog hat foot Boom snap hat closed Analog hat open...

  • Page 42: Implémentation Midi

    Annexe Triangle mute Tambourine (up/down) Triangle open Cowbell Triangle (open/mute) 8-oh cowbell Woodblock (high) Side H Woodblock (low) Side L Woodblock (high/low) Wood Block H Shaker Wood Block L Tambourine (down) Agogo H Tambourine (up) Agogo L 13.4 Implémentation MIDI Fonction Envoyé...
  • Page 43 Annexe Fonction Envoyé Réceptionné Remarques 0,32 Bank Select Modulation Portamento Time Data Entry Volume Expression Control Change Sustain Portamento Sostenuto Soft Pedal 80, 81 DSP Type 91, 93 DSP Depth 100, 101 RPN LSB, MSB = (*1) Reset All Controllers Program Change True 0 …...
  • Page 44 Remarques batterie électronique...
  • Page 45 Remarques HD-7 Sonic...
  • Page 46 Remarques batterie électronique...
  • Page 48 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
