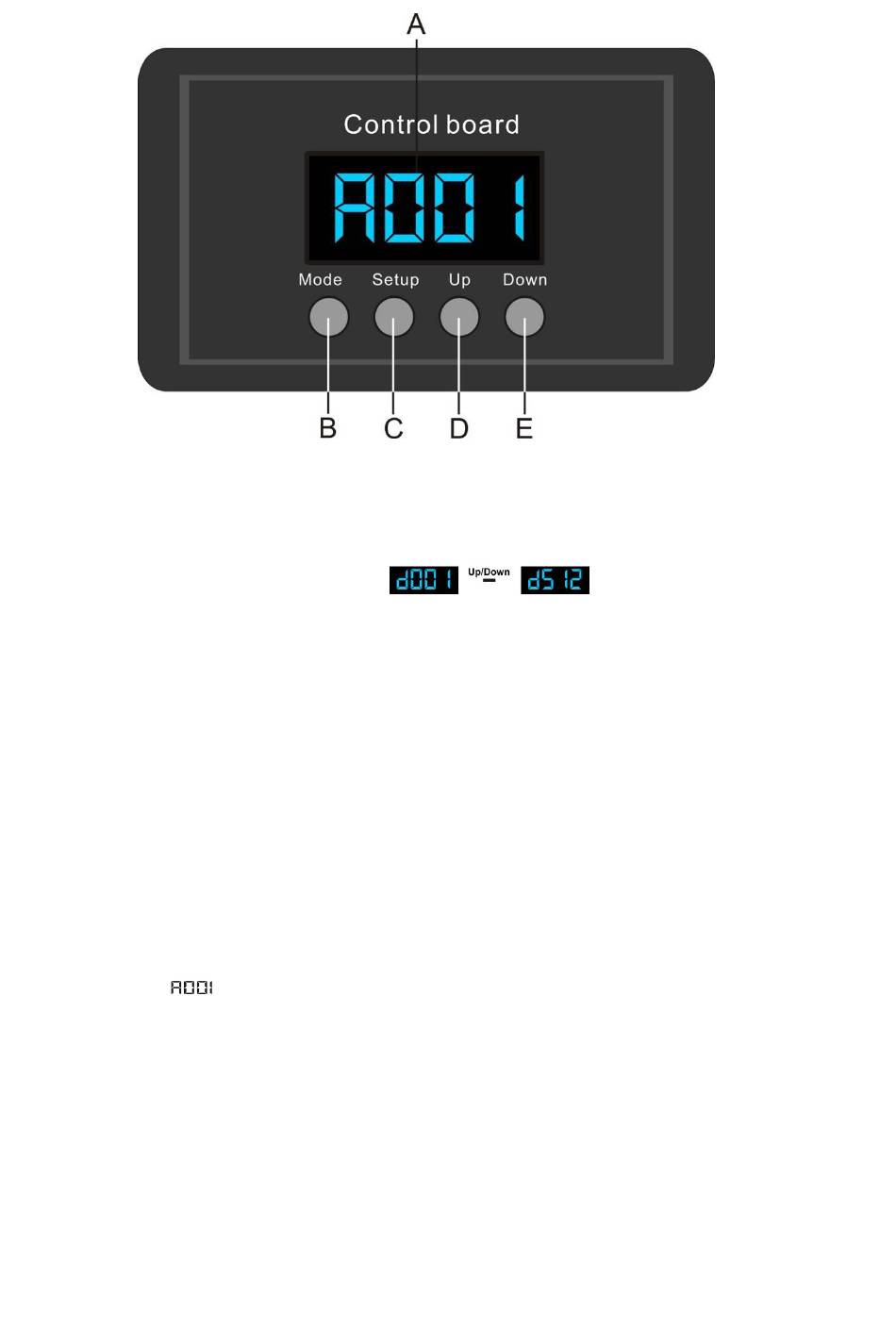

Panneau de commande
A. Écran LCD
B. CHOISISSEZ une touche
C. Touche ENTER (ENTRÉE)
Mode de commande DMX
Les appareils sont adressés individuellement
contrôleur.
Les appareils répondent au signal DMX du contrôleur. (Lorsque vous sélectionnez et mémorisez l'adresse
DMX, le contrôleur affichera l'adresse DMX mémorisées la fois suivantes.)
Adresse DMX
Le panneau de commande, sur la façade du Compact Power Lightset, vous permet d'assigner l'adresse
DMX de l'appareil, celle-ci correspondra au premier canal depuis lequel le dispositif Compact Power
Lightset répondra au contrôleur.
Lorsque vous utilisez le contrôleur, notez que l'unité dispose de 15 canaux.
Lors de l'utilisation du Compact Power Lightset, assurez-vous que les adresses DMX configurées sont
correctes.
Par conséquent, l'adresse DMX du premier Compact Power Lightset devrait être 1(A001) ; l'adresse DMX
du deuxième Compact Power Lightset devrait être 1+15=16 (A016) ; l'adresse DMX du troisième
Compact Power Lightset devrait être 16+15=31 (A011), etc. Assurez-vous que les canaux ne se
chevauchent pas afin de pouvoir contrôler correctement chaque dispositif Compact Power Lightset.
Si deux ou plusieurs adresses des Compact Power Lightsets sont identiques, les dispositifs fonctionneront
de la même façon.
Concernant la configuration des adresses, merci de consulter les informations fournies à la section
« Adresses » (menu
Contrôle :
Après avoir adressé tous les appareils Compact Power Lightset, vous pouvez les utiliser par l'intermédiaire
de votre contrôleur d'éclairage.
Remarque : Après avoir été allumé, le Compact Power Lightset détectera automatiquement si les
données DMX 512 sont reçues ou non.
panneau de commande ne s'allumera pas.
Le problème peut être :
- Le câble XLR du contrôleur n'est pas relié à la connexion d'entrée du Compact Power Lightset.
- Le contrôleur est éteint ou défectueux, le câble ou le connecteur sont défectueux, ou les fils du signal
sont inter-changés dans le connecteur d'entrée.
Remarque : Il est nécessaire d'insérer une prise de sortie XLR (de 120 Ohm) dans le dernier appareil afin
de garantir une transmission adéquate sur la liaison de données DMX.
D. Touche Up (en haut)
E. Touche Down (en bas)
)
En cas d'absence de réception en entrée DMX, la diode du
sur une liaison de données reliée au
10
Fig. 4
